案例介绍了一个铁路项目的计划。智能仪表通过兴达易控MODBUS转PROFINET网关接入1200plc PROFINET网络，实时监测各设备的电压、电流、有功功率、无功功率和电能消耗

找到指定的安装位置并从文件夹中安装GSD文件

将MODBUS添加到设备视图中的MODBUS转PROFINET网关文件XD-mdpn中

按下PLC的PN端口，将其拖动到Modbus转到PROFINET网关的PROFINET从接口

右键单击XD-MDPN100网关并分配设备名称

命名Modbus转 PROFINET gateway XD-MDPN的设备名称（记住稍后使用此设备名称）

单击分配名称

将配置下载到1200plc

下载硬件配置时，PLC IP地址为192.168.0.1

XD-MDPN地址为192.168.0.2（此地址可稍后使用）

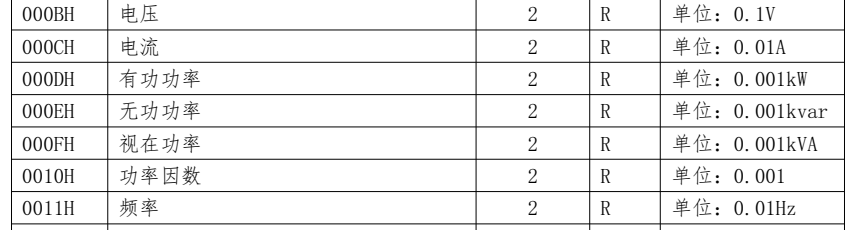

检查制造商提供的智能仪表产品数据

测试并读取常见数据、电压、电流、功率、无功功率和其他信息

从000bh-0011h开始，每个数据占用2个字节，数据类型从实数转换为十进制，即11-17，共14个字节

将指令长度添加到MODBUS转PROFINET网关（添加数据长度，所选语句至少可以基于读取的实际地址数）

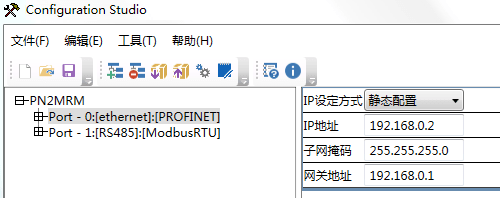

新的MODBUS转至PROFINET网关接口配置；输入XD-MDPN100 PROFINET接口地址

更改设备名称。此时，设备名称在博图中分配，这与在博图中分配的名称一致

根据设定过程，在仪表LCD屏幕上读取智能仪表的通讯参数

波特率4800站地址175数据长度8无校验停止位1位

将智能仪表的Modbus接口参数连接到Modbus转PROFINET网关的Modbus主接口

设置从机地址

智能电表从属地址

根据仪器协议和数据格式，XD-MDPN100
网关添加的指令为03函数只读

创建读保持寄存器

03功能代码；起始地址00bh至小数点11；00bh-0011h总计7个

将Modbus转至PROFINET网关配置下载至XD-MDPN100

在博图中创建一个新的监控表

成功读取数据

地址iw68是读取的电压值。下图中的单位换算后，

电压值*0.1 2419*0.1此时，峰值电压为241.9v

电流值*0.01 7*0.01电压值为0.07a

经过简单配置后，智能仪表可通过MODBUS至PROFINET网关（XD-MDPN100）连接至1200plc PROFINET工业以太网总线
