兴达易控Profinet远程IO耦合器（XD9000）：Profinet由Profibus International（PI）推出，该公司是基于工业以太网技术的新一代自动化总线标准。 建于2000和MAS的电源，用于自使用和电源，用于后续模块；

PROFINET远程IO(XD9000)与Siemens S7-200 Smart，S7-1200，S7-1500，Profinet卡和其他主站的简单配置与合作； 通用的双向以太网总线接口，小而紧凑。下面介绍PROFINET IO模块在Smart编程软件快速配置方法

编辑搜图

STEP 7-MicroWIN SMART主要针对于西门子SMART-200 PLC编程所用！

按照下图指示安装XD9000 GSD文件：

编辑搜图

选择您使用的plc，以我们的SR30为例，连接CPU:

编辑搜图

PLC连接成功之后，查找我们的Profinet，查找成功之后修改设备名称，记住设备名称，后面组态时必须要保持一致

编辑搜图

组态XD9000 profinet从站：

添加耦合器：

编辑搜图

添加IO模块：

编辑搜图

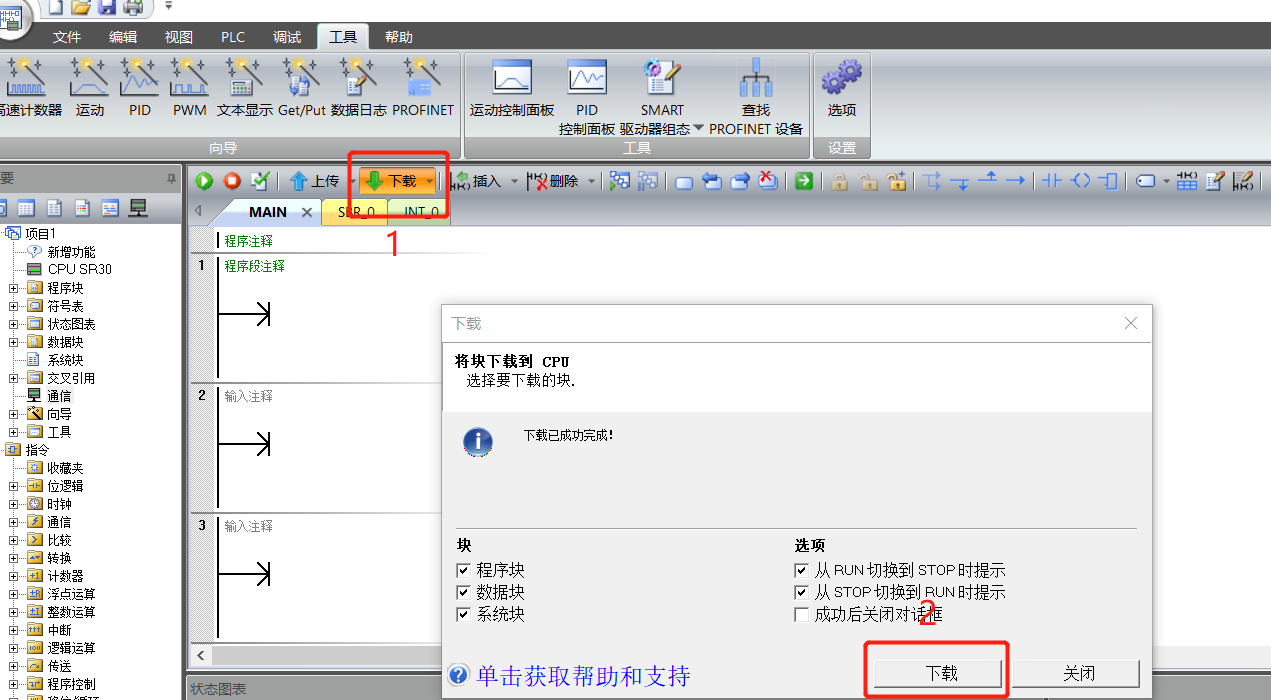

下载到PLC：

编辑搜图

强制测试：制CPU为RUN模式：

编辑搜图

监控强制数据，数据上传车成功

编辑搜图

以上就是兴达易控PROFIENT远程IO模块在Smart编程软件中对XD9000模块的快速配置
