兴达易控MPI转以太网模块选型表
点击:184发布时间:2024-10-08

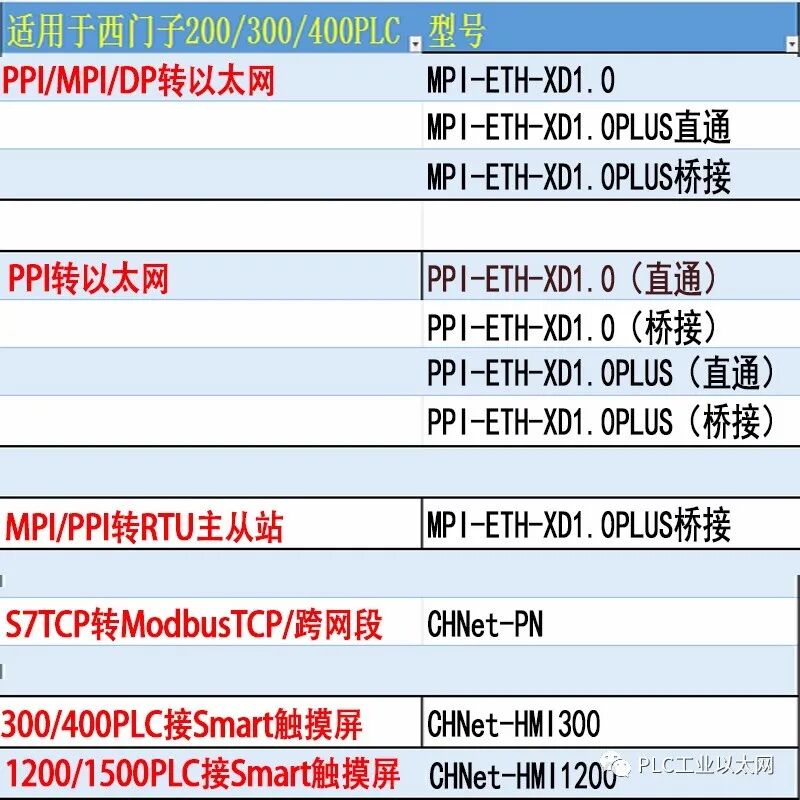

兴达易控PLC转以太网模块选型表
简介:

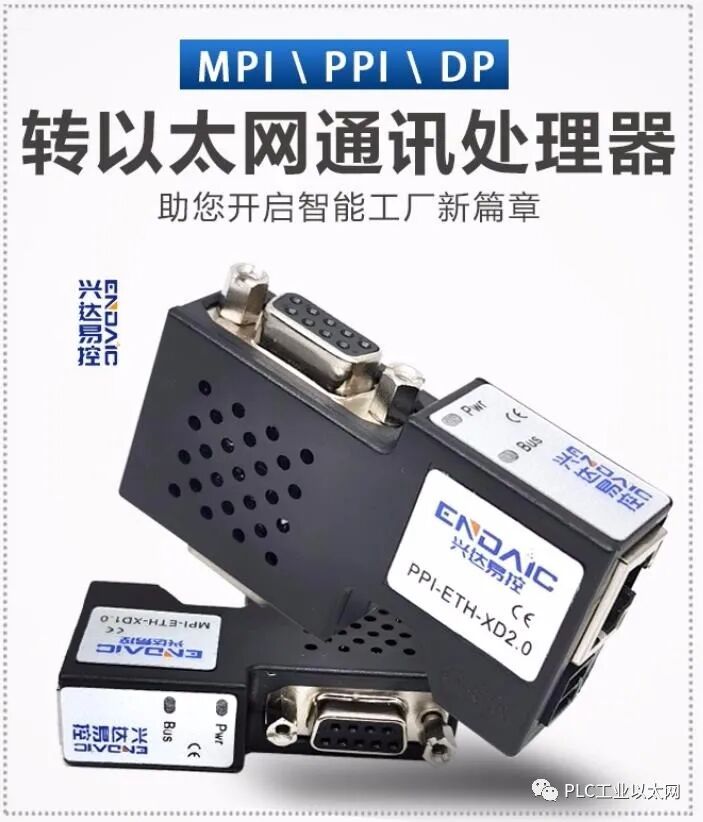

兴达易控PLC转以太网模块(MPI-ETH-XD1.0)用于西门子S7-200/SMART S7-200/S7-300/S7-400/西门子数控840D、840DSL等PLC的以太网数据采集,非常方便构建生产管理系统。
兴达易控MPI-ETH-XD1.0不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。
MPI-ETH-XD1.0支持工控领域内绝大多数SCADA软件,支持西门子S7TCP以太网协议和ModbusTCP协议
兴达易控MPI-ETH-XD1.0功能:
1、 支持多主站通讯,扩展口可以连触摸屏或其他主站。
2、 通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。
3、 波特率9.6Kbps~6Mbps自适应。
4、 直接安装在PLC的PPI/MPI/PROFIBUS通讯口上,无需外接电源。
5、 支持西门子S7以太网通讯驱动,包括MicroWIN、STEP7、博途、WinCC等。
6、 用户可以按照CHNetS7协议采用高级语言编程(如VB、VC、C#等),实现与S7-200/300/400的数据通讯,方便开发生产管理系统。
7、 免费提供兴达易控CHNetS7S7 OPC服务器,支持OPC通道的SCADA以OPC方式与PLC进行通讯。。
8、 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。
9、 可同时实现S7TCP连接、ModbusTCP通讯,支持32个上位机的连接。
