300PLC转以太网与Webaccess通信
点击:35发布时间:2024-10-08

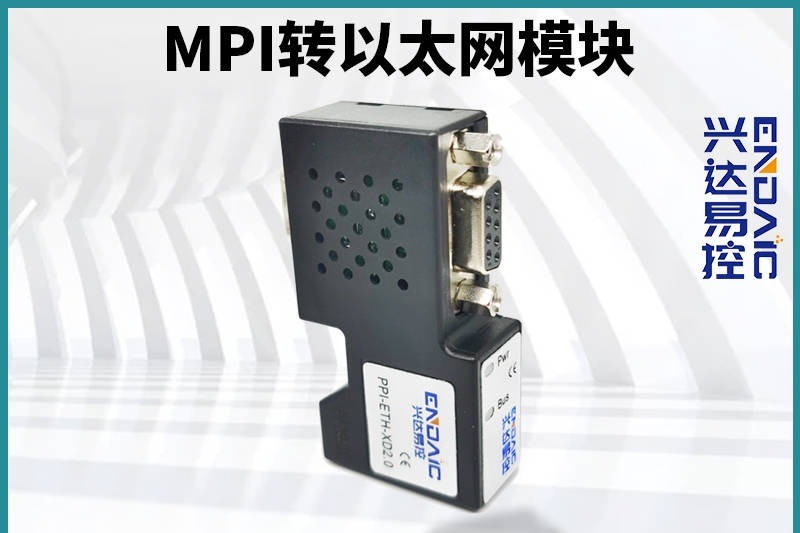

本案例介绍由兴达易控MPI转以太网模块通过WebAccess软件,以太网采集现场设备的实时生产和设备数据。现场空调控制采集控制器采用西门子S7200和s7300系列PLC分别以以太网通信模块ppi-eth-xd1.0和mpi-eth-xd1.0以太网模块连接到工业计算机

方案实施介绍

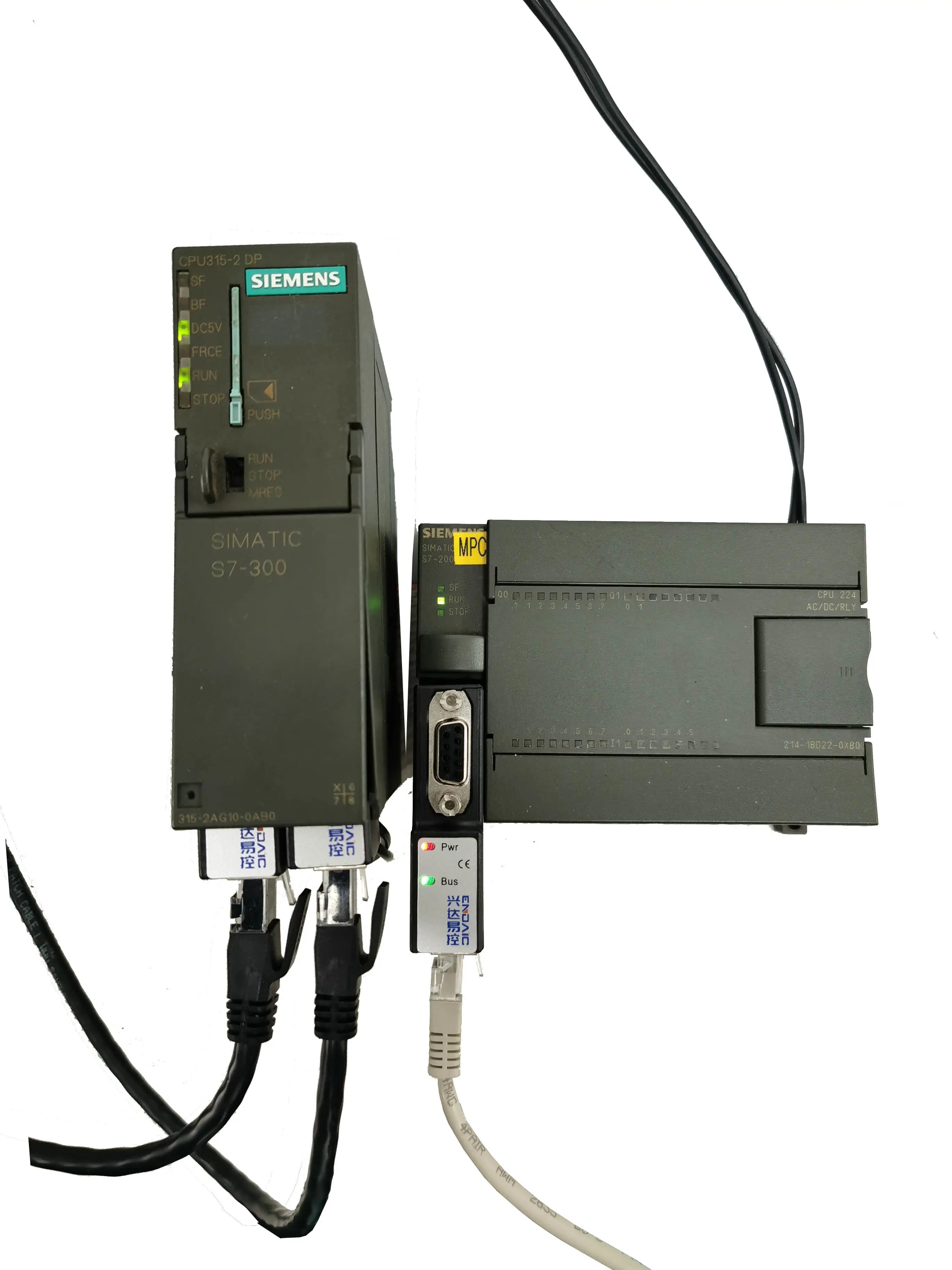

1、硬件连接

PPI-Eth-XD1.0连接至西门子S7200系列PL;将mpi-eth-xd1 .0连接至西门子s7300系列PLC

1、兴达易控网络模块通过网线与上位机连接。

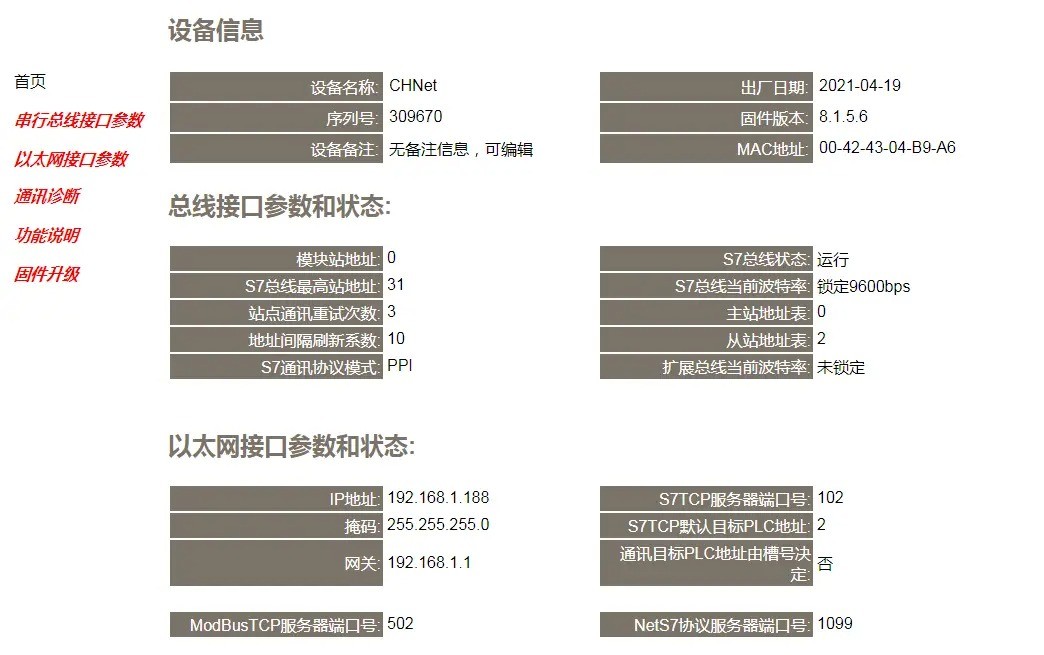

2、配置以太网通信模块参数

3、WebAccess软件设置如下:

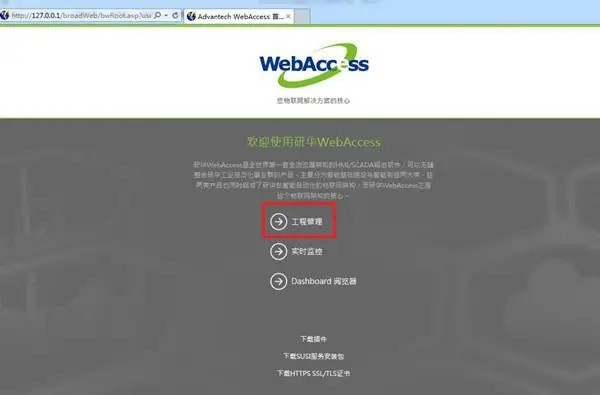

1) 打开IE浏览器并输入http://127.0.0.1按enter键登录到设置页面,然后单击项目管理。

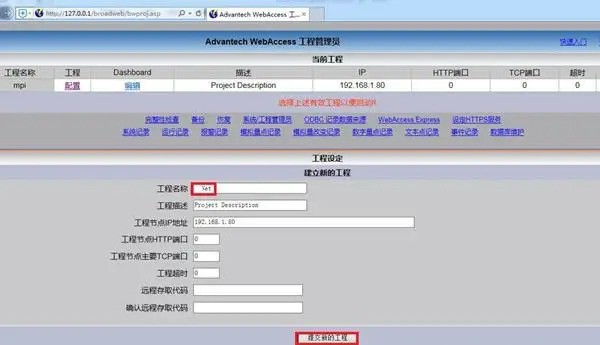

2) 创建新项目,输入项目名称,然后单击“提交新项目”。

3) 单击添加监控节点。

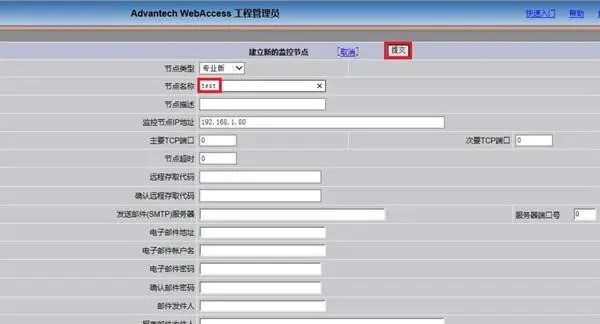

在设置页面中填写“节点名称”,点击“提交”。

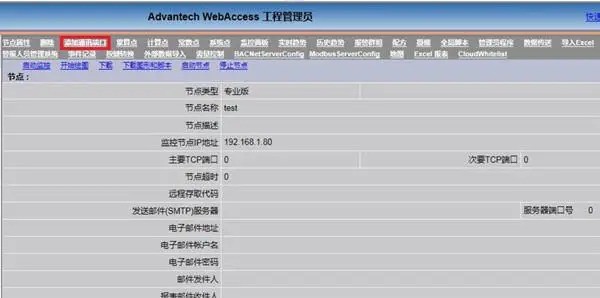

4) 单击添加通信端口。

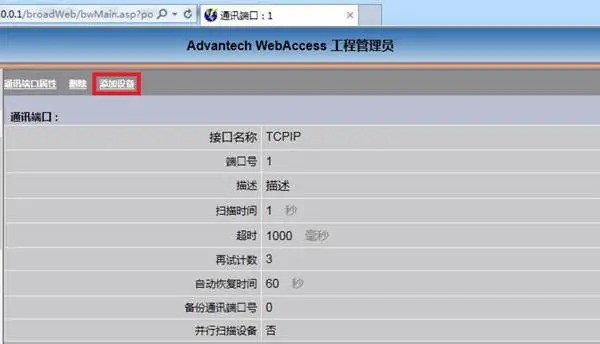

5) 单击添加设备。

6、根据要连接的设备类型选择相应的设备驱动程序,如下图:

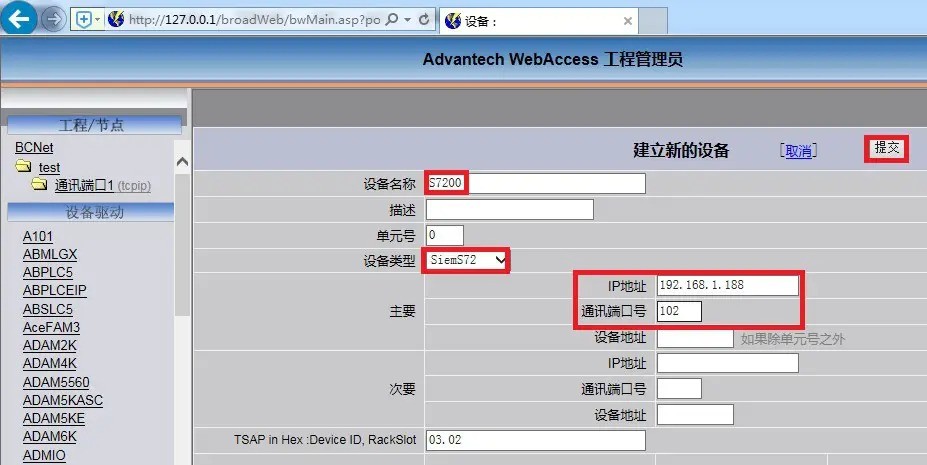

•连接西门子S7200

输入设备名称,在“设备类型”中选择“siems72”,在“IP地址”中填写ppi-eth-xd1模块0的IP地址,“通信端口号”为102,然后单击“提交”。

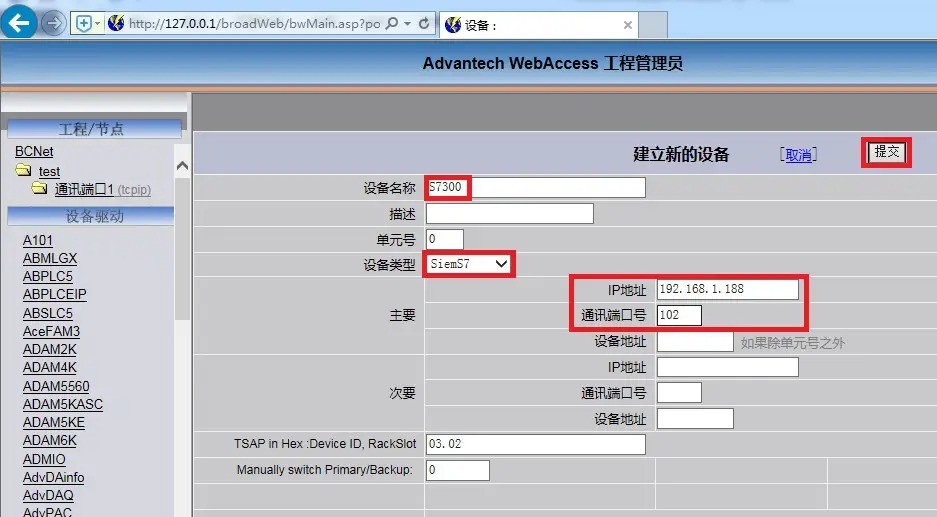

•连接西门子s7300

输入设备名称,在“设备类型”中选择“siems7”,在“IP地址”中填写mpi-eth-xd1模块0的IP地址,“通信端口号”为102,点击“提交”。

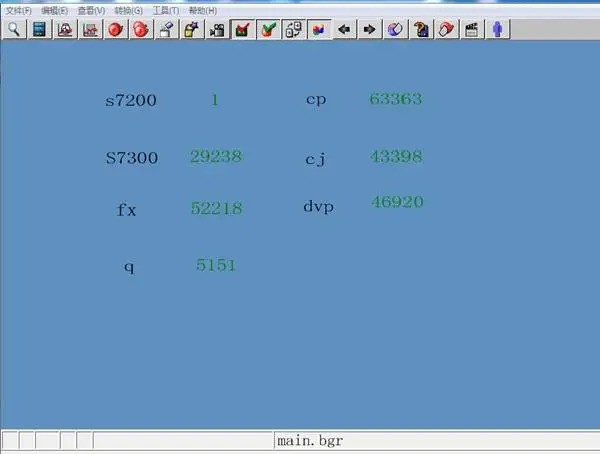

7、创建新的通信点和屏幕,开始操作,然后监控每个设备下的实时数据。
