300PLC转以太网连接海得上位机数据采集
点击:30发布时间:2024-10-08


摘要


西门子300PLC通过MPI转以太网模块(MPI-ETH-XD1.0)与海得NetSCADA上位机监控组态软件可以实现:单机监控,集中监控,机器视觉识别系统。通过兴达易控MPI-ETH-XD1.0模块可以便捷的实现西门子PLC与NetSCADA软件实现modbusTCP客户端的通讯。

关键词

西门子 以太网 上海海得 netSCADA 信息化 MPI转以太网模块

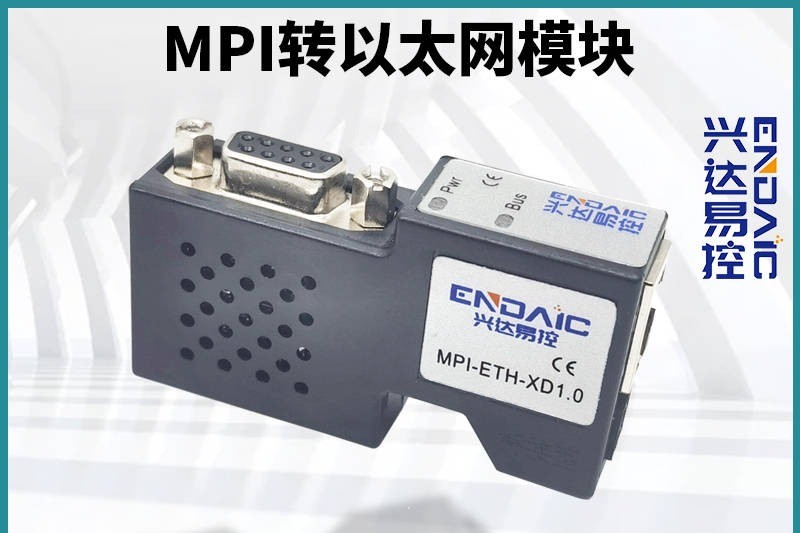

兴达易控MPI-ETH-XD1.0模块实现西门子PLC与海得NetSCADA软件通讯

海得NetSCADA监控组态软件可以实现:单机监控,集中监控,机器视觉识别系统。通过兴达易控MPI-ETH-XD1.0模块可以便捷的实现西门子PLC与NetSCADA软件的通讯。

以西门子S7300与NetSCADA5.0为例:

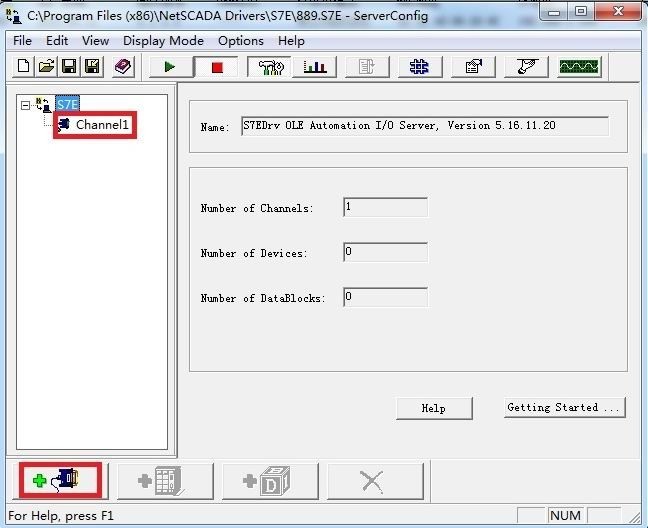

1.打开S7E-ServerConfig,新建一个“Channel1”。

2.新建一个“Device”,在“Prim_ary IP”处填入模块的IP地址,“Model”处选择“S7-300”,其他参数默认即可,“Enable”请勾选。

3.新建一个数据块,这里建立了MB0-MB11的数据。

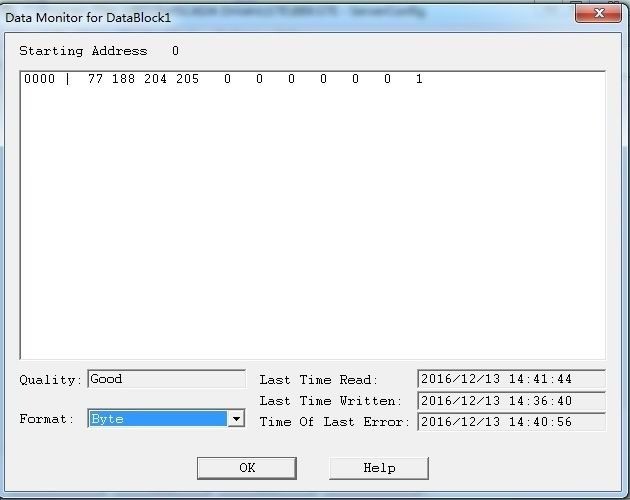

4.以下为监控数据画面。
