MPI转以太网模块实现MatrikonOPC通信
点击:39发布时间:2024-10-08

摘要

MatrikonOPC 通过MPI转以太网模块与西门子 S7300 系列 PLC通过兴达易控MPI转以太网模块MPI-ETH-XD1.0通讯模块为 PLC 提供以太网讯接口。

关键词

西门子 PLC S7300 设备信息化 MatrikonOPC 以太网;MPI转以太网

应用要求

通过 MatrikonOPC 采集现场设备的实时生产和设备数据。主要设备采用西门子

S7300 系列PLC,通讯方式采用以太网,需要对原设备进行以太网升级。

设备硬件

西门子 S7300PLC(CPU314 等) 监控计算机,MatrikonOPC,通讯模块MPI转以太网模块

方案实施介绍

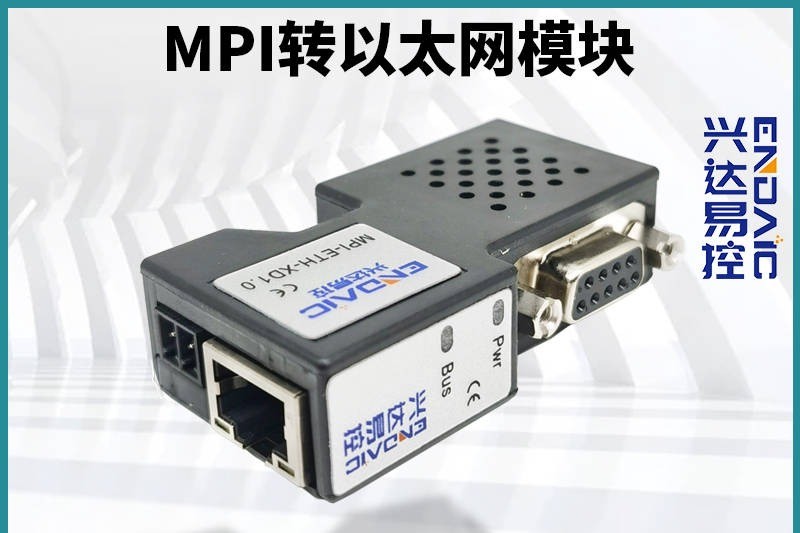

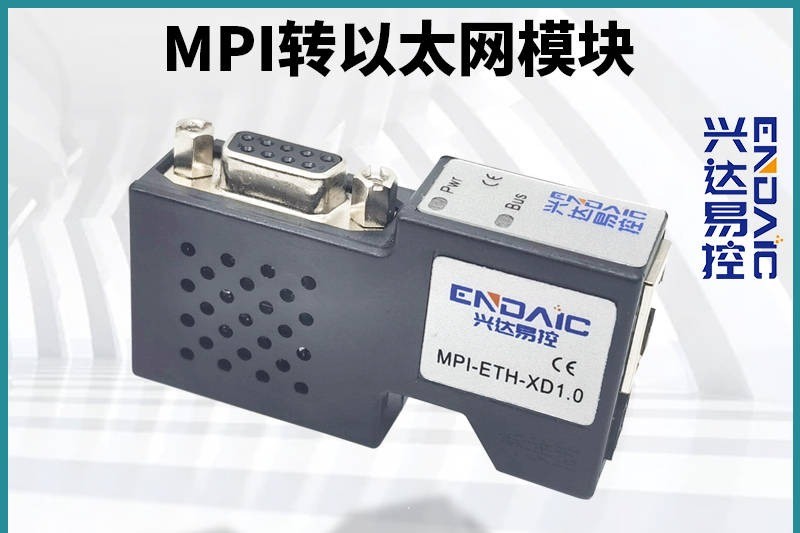

1、硬件连接

1) 将兴达易控 MPI-ETH-XD1.0 连接到西门子 S7300PLC(CPU314 等);

2) 将各个兴达易控 MPI-ETH-XD1.0通讯模块,接入到局域网网络,与上位监控计算机连接。

2、兴达易控CHNet 通讯模块参数配置

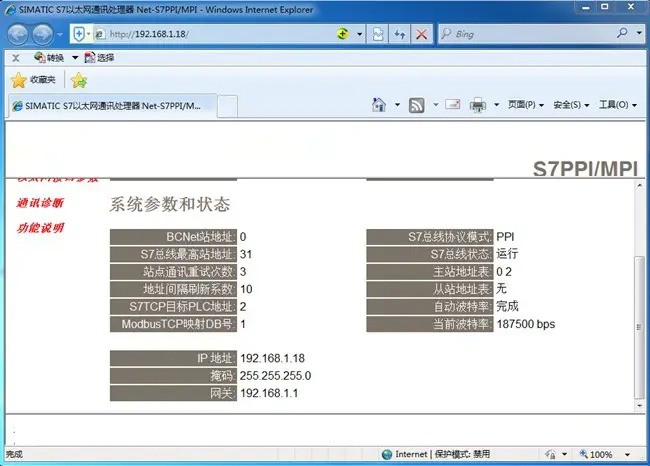

如图配模块的 IP 地址:192.168.1.15;

3、MatrikonOPC 参数配置

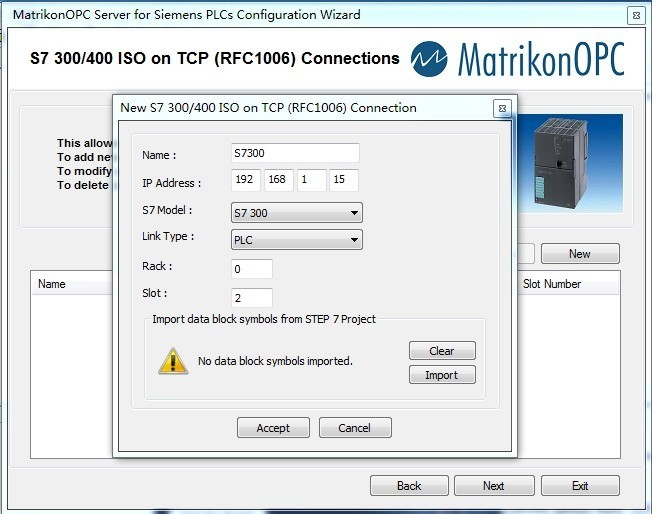

1) 添加一个PLC;

2) 添加一个PLC;

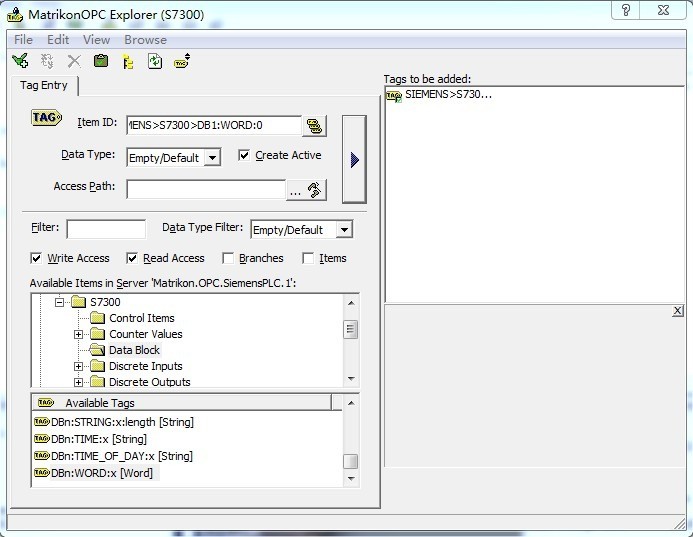

3) 添加变量;

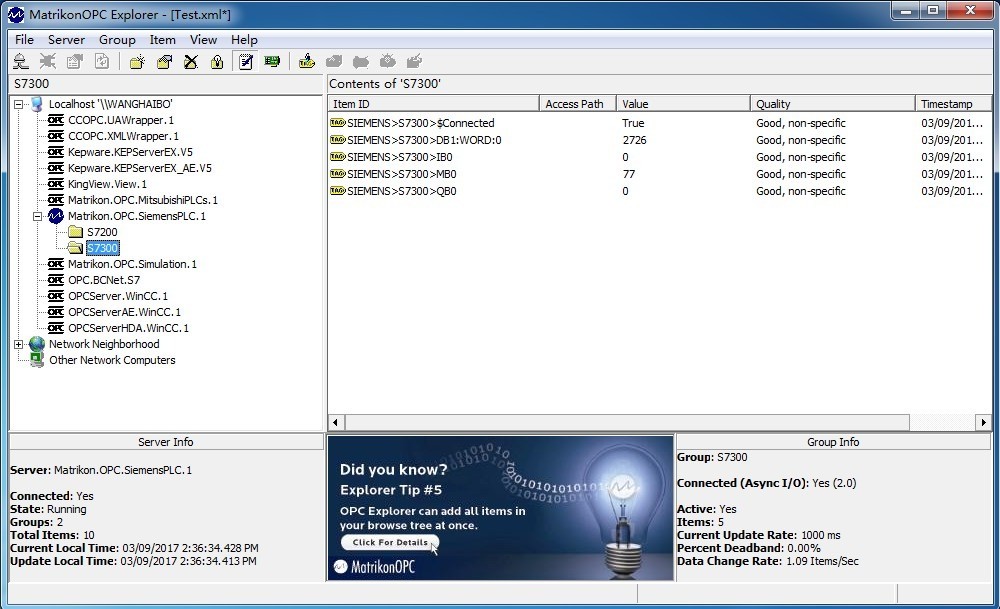

4) OPC Clinet 监控;
