EtherNet/IP转RS485/232网关
点击：206发布时间：2024-11-16

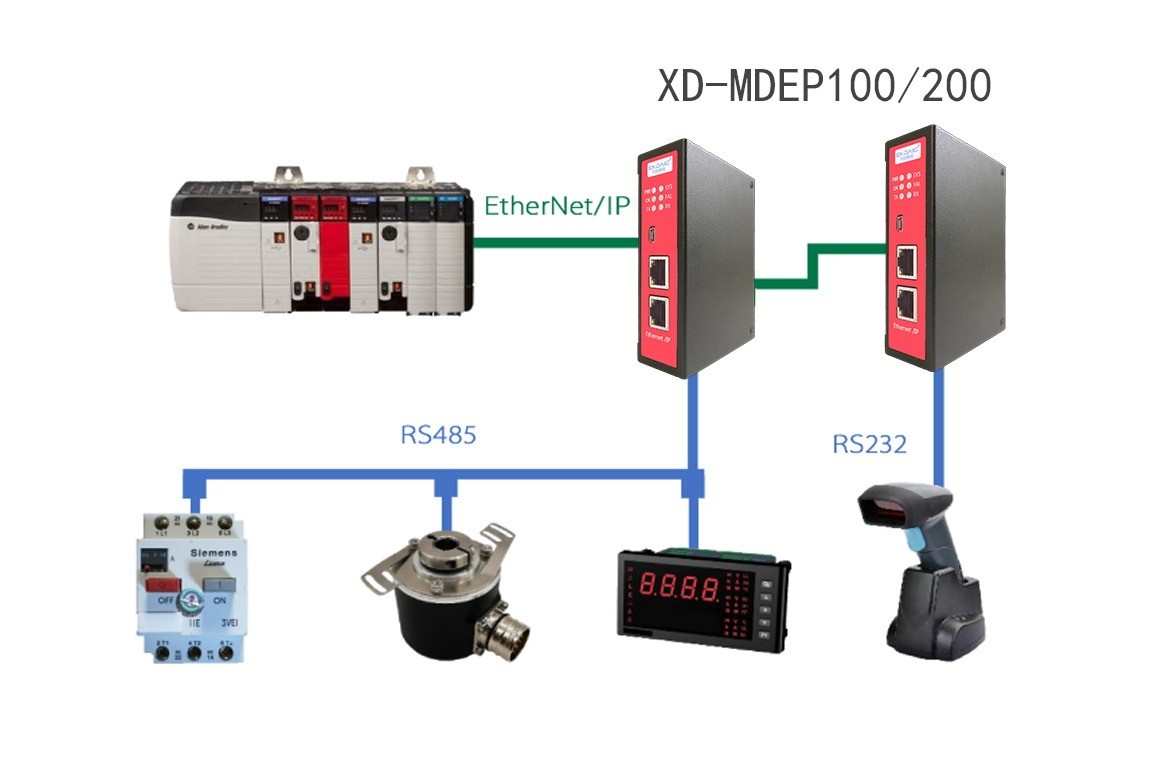

本产品实现了以太网/IP网络与Modbus RTU串行总线之间的数据通信，并能支持
RS232和RS485通讯。以太网/IP和Modbus RTU网络之间的无缝内部连接。
1、产品特点
●应用广泛：应用于 Modbus RTU 接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS 等等。
●配置简单：用户不必了解 Modbus 和 EtherNet/IP 细节，只需要参考手册，根据
要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。
2、技术指标
●XD-MDEP100 设备在 EtherNet/IP 一侧为 EtherNet/IP 适配器，在 RTU 一侧通过 RS485 可以作为 Modbus 主站，也可以通过 RS232 支持自由协议通讯；
●支持 EtherNet/IP 协议
3、功能码
●支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能；
4、电气参数
●供电：24VDC(±5％)，最大功率 3.5W ；
●工作环境温度：-25～55℃，湿度≤95%；
●外形尺寸：34mm（宽）×110mm（高）×70mm（厚） ；
●安装方式：35mm 导轨；
●防护等级：IP20；
5、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
