Modbus TCP从站和PROFINET主站
点击:162发布时间:2024-11-18

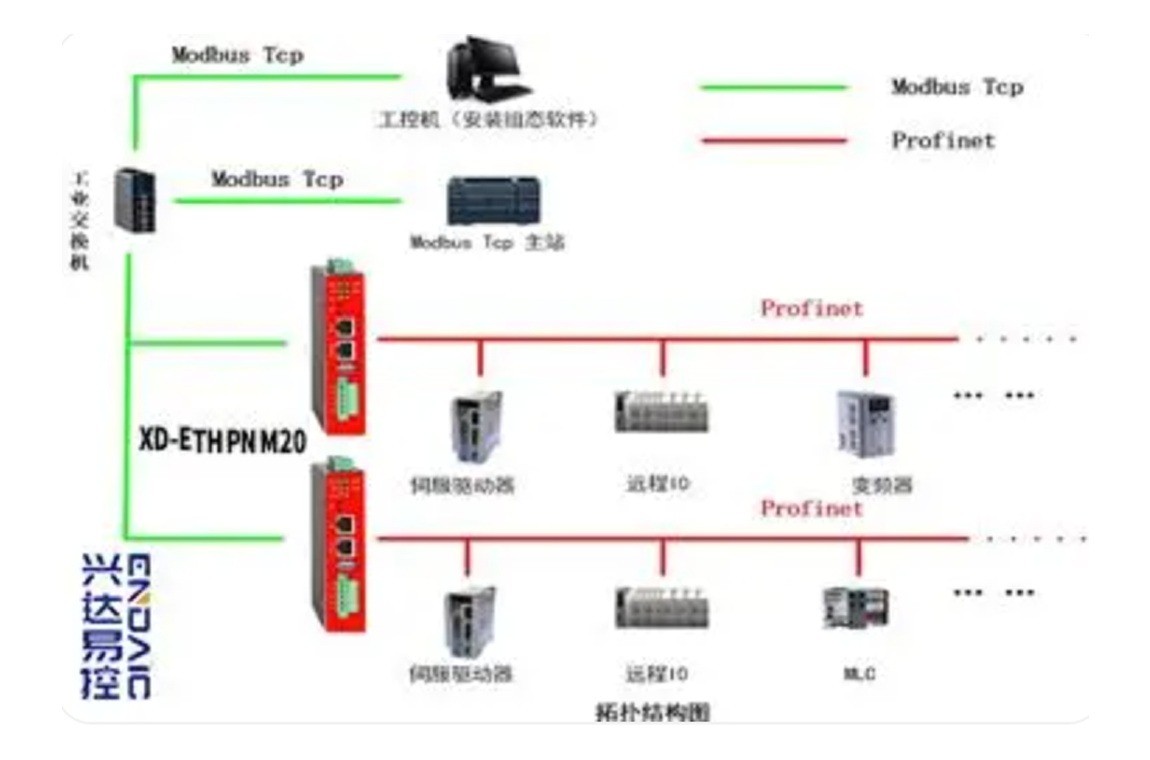

XD-ETHPNM20主要实现Modbus TCP从站和PROFINET主站(PN)功能。XD-ETHPNM20作为Modbus TCP从站连接到PROFINET网络,例如与西门子PLC连接。作为PN主站,XD-ETHPNM20可以连接到标准PN从站设备。

1、产品特点

●应用广泛:本产品应用于支持PROFINET 接口的变频器、智能现场测量设备、仪表、PLC、DCS、FCS、编码器和电机等等。

●配置简单:用户不必了解 PROFINET 和Modbus TCP 细节,只需要参考手册,根据要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。

2、技术指标

●PROFINET 规范V2.3

●PROFINET 接口双以太网 100 Mbit/s,RJ45 插头

●周期数据交换支持

●非周期数据读、写支持

●诊断数据和故障读取支持

●单个从站支持最大数据1440bytes IN+1440bytes OUT

●PN 从站单个轮询周期可设置,允许不同从站轮询周期不同,最小周期2ms

PN 网络配置文件大小512Kbytes

●LLDP, SNMP支持

●RTC、RTA、DCP、CL-RPC支持


3、配置软件

●运行平台WIN7、WIN10、WIN11

●GSDML 规范V2.31、V2.32、V2.33、V2.34、V2.40

●GSDML 导入支持

●GSDML 设备显示支持

●工程文件 本地保存和打开支持

●工程文件 设备存储和上载支持

●以太网扫描/下载网关模块支持

●PN 从站输入输出数据偏移指示支持


功能码

●01H,02H, 03H, 04H, 05H, 06H, 0FH, 10H


5、电气参数

●模块防护等级IP20

●输入电压20.4VDC~28.8VDC(24.0VDC -15%~+20%)

●模块功耗(max)180mA@24VDC

●额定电压24.0VDC


6、.运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
