RS232转profinet接茵泰科称重设备配置案例

在现代工业自动化领域，通信协议的转换是实现系统高效运行的关键因素之一。
RS232和Profinet作为两种常见的通信接口，各自拥有独特的优势和应用场景。
RS232作为一种传统的串行通信接口，广泛应用于各种传感器、仪表和控制器等设备；而Profinet作为一种基于以太网的实时通信协议，则在工业自动化网络中发挥着重要作用。

RS232：RS232是一种异步串行通信接口标准，通常用于短距离点对点通信。
其特点包括较低的通信速率（如9600 bps）、简单的硬件连接（三条信号线）以及广泛的应用范围。
然而，RS232并不支持多设备连接或高速数据传输。

Profinet：Profinet是一种基于工业以太网的实时通信协议，旨在满足工业自动化领域的高速度、高可靠性和实时性需求。
它支持多种拓扑结构（如星型、环形等），能够实现多设备之间的高效通信，并且提供了丰富的诊断功能和安全机制。

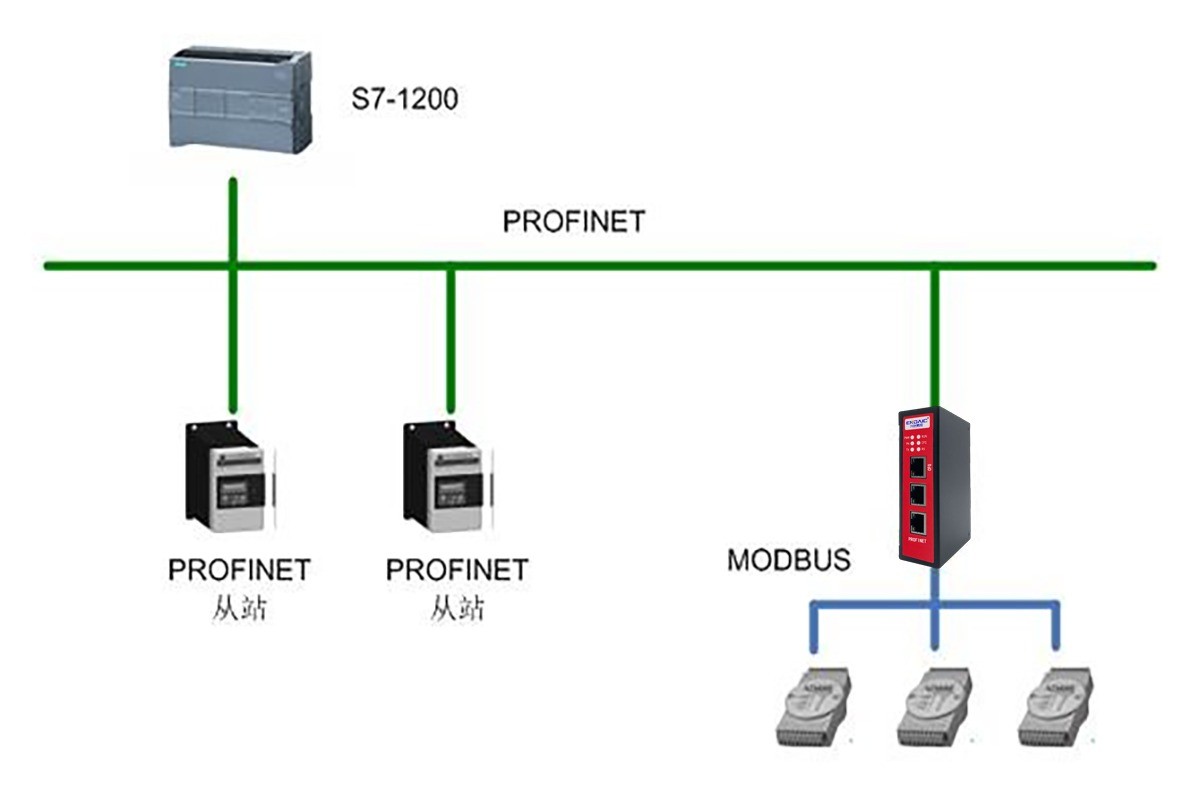

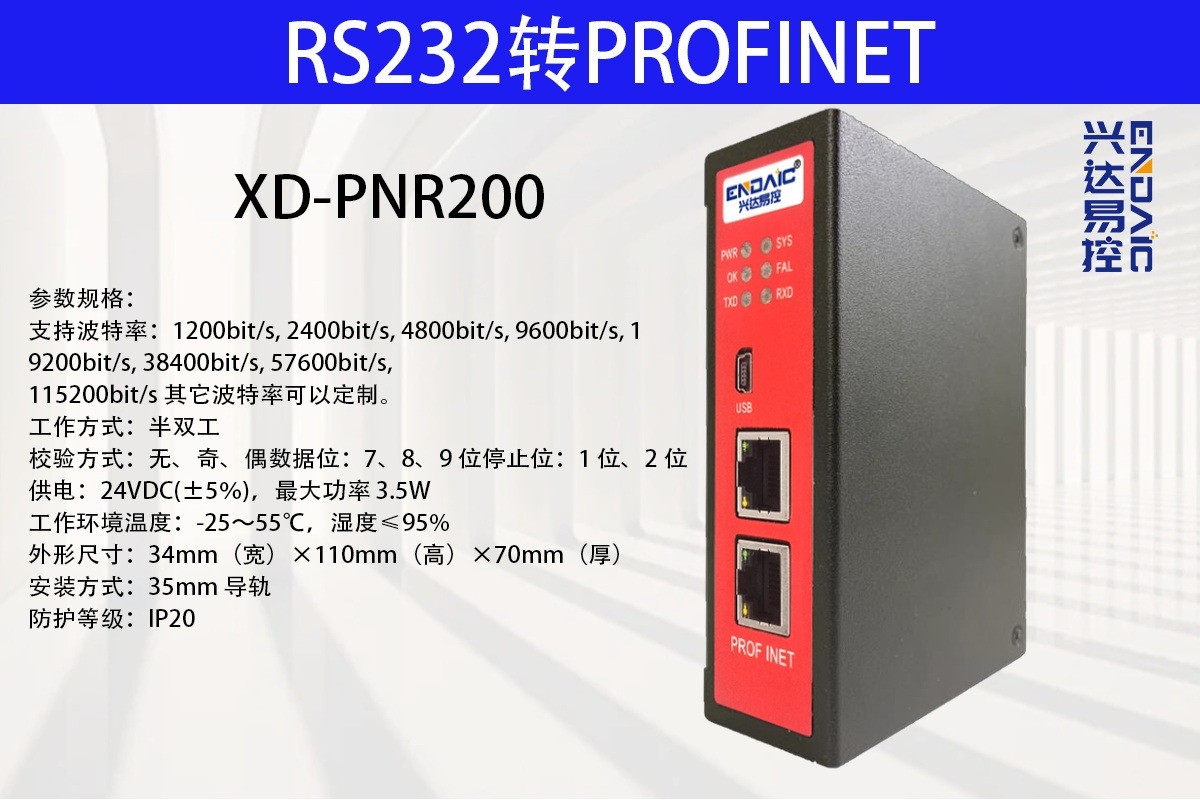

本文将详细介绍如何通过RS232转Profinet网关连接茵泰科称重设备，并给出具体配置案例：

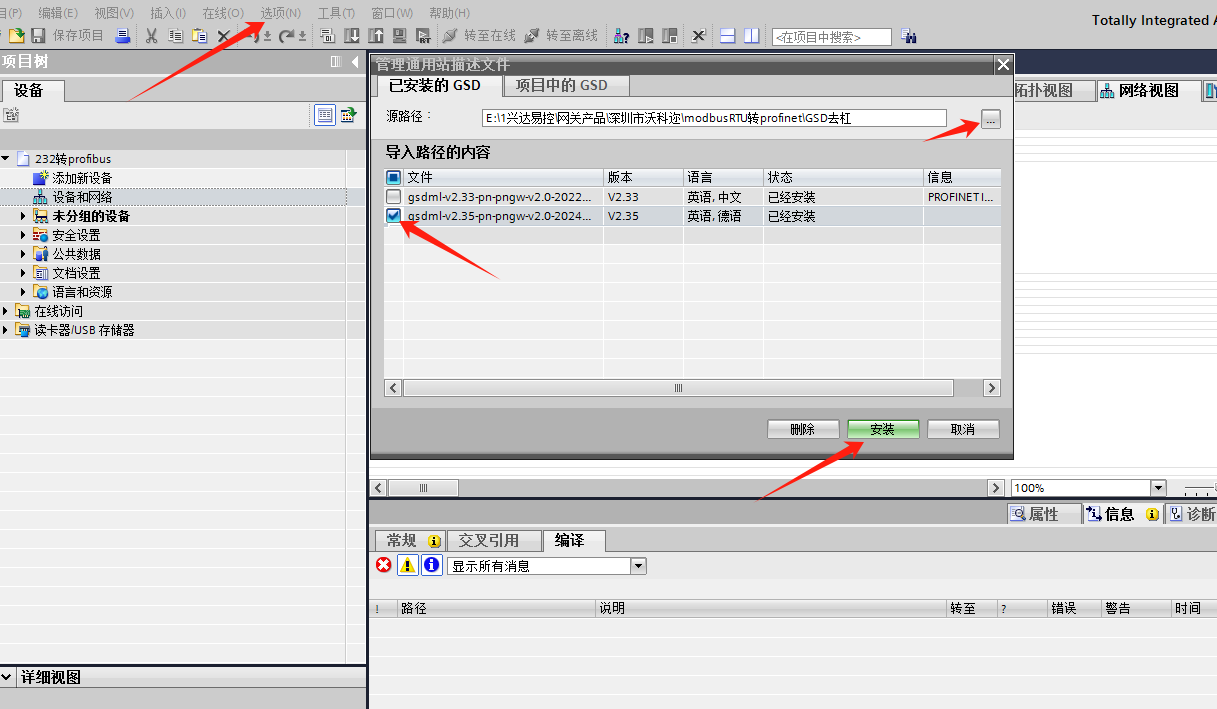

1、打开博图创建新项目，进入项目后点击选项找到“管理通用站描述文件”选择GSD文件所在路径选中GSD文件点击安装：

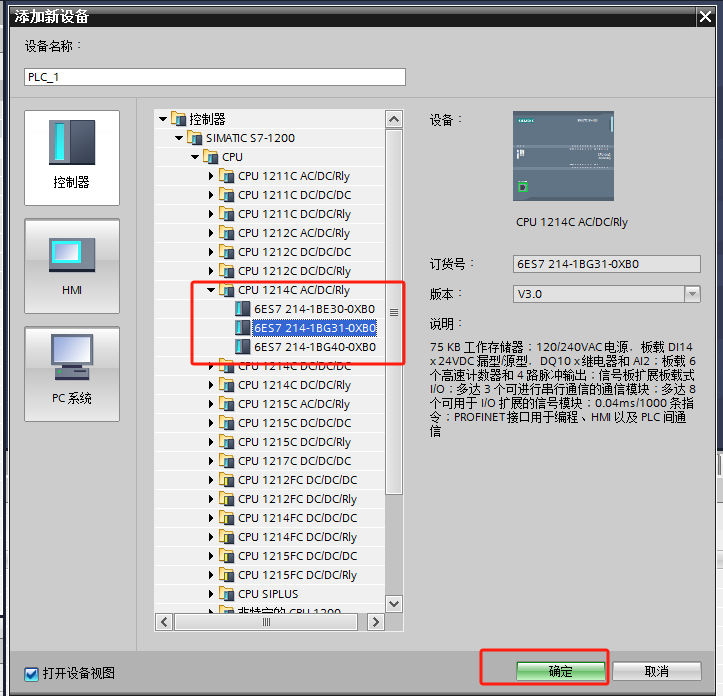

2、点击“添加新设备”选择PLC型号点击确定：

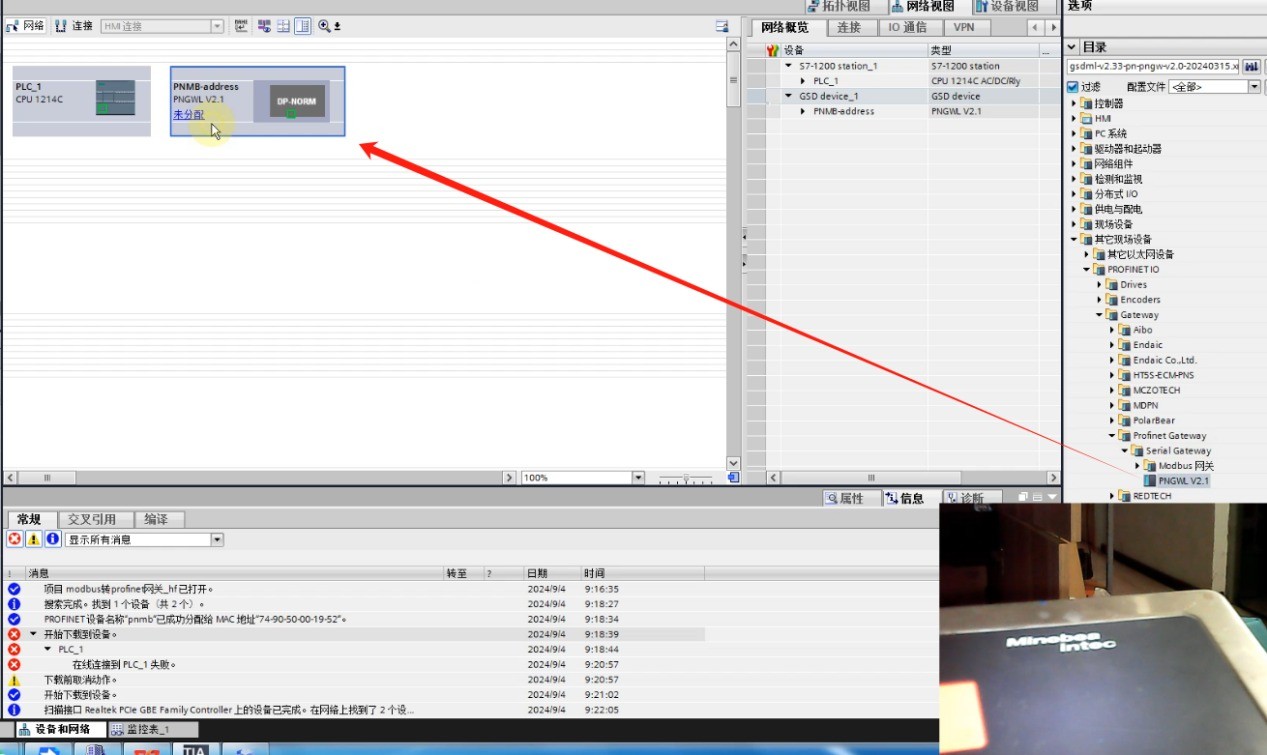

3、在右侧硬件目录找到安装好的GSD文件双击添加到组态界面：

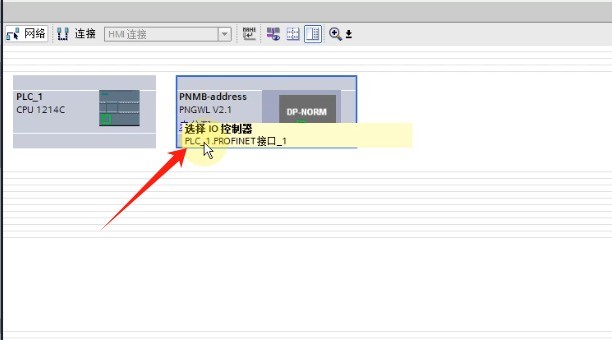

4、点击模块“未分配”选择IO控制器PLC_1.PROFINET接口_1进行与plc连接：

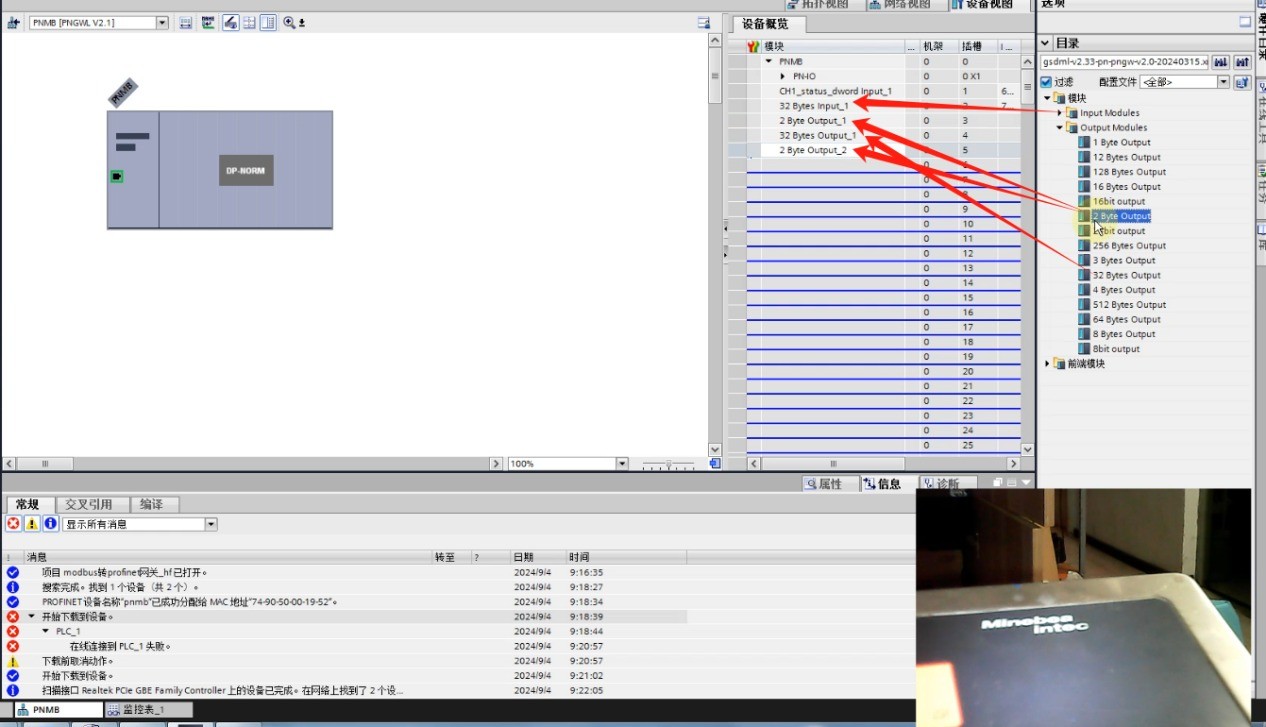

5、点击模块进入设备视图在右侧找到需要的读写指令双击添加到插槽：

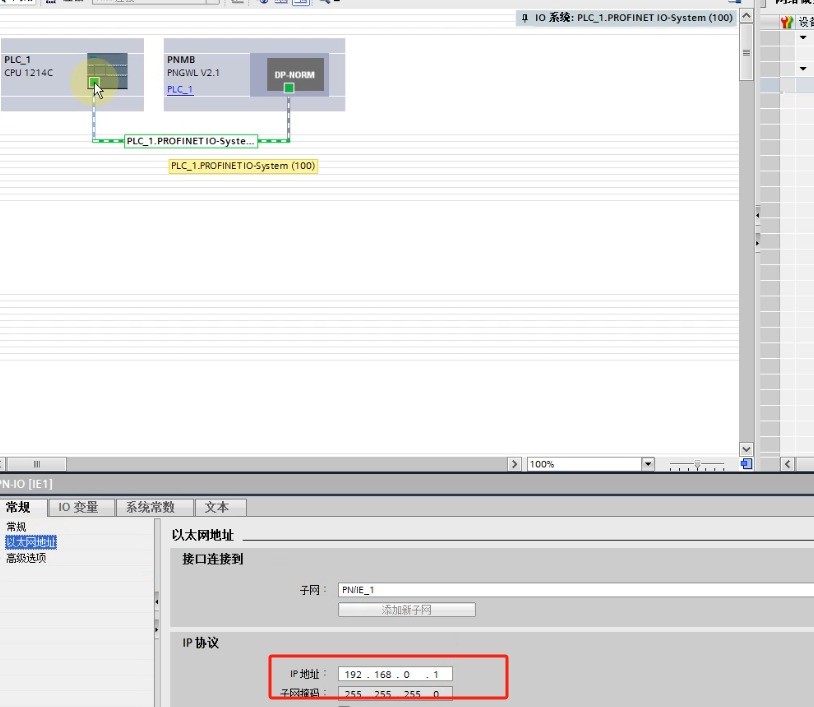

6、点击进入模块属性设置IP地址与本机保持一致：

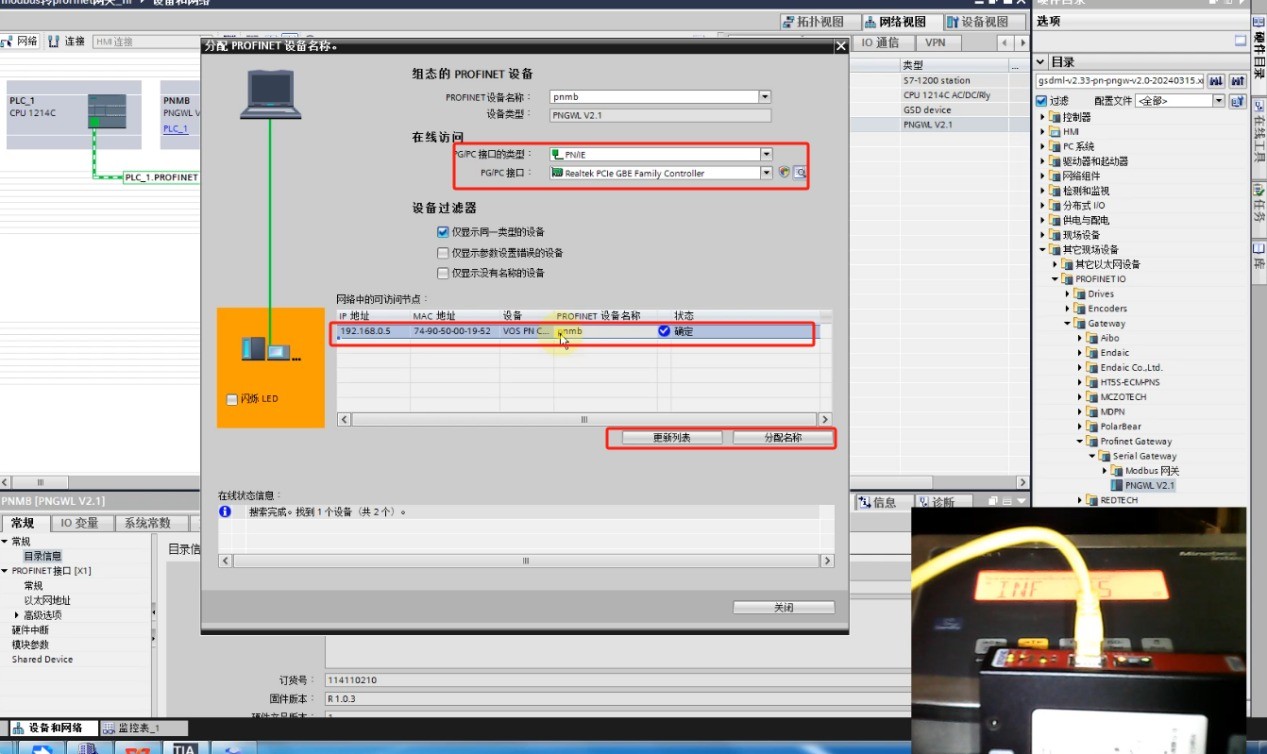

7、右击模块找到“分配设备名称”选择接口类型更新列表 选中搜索到的设备点击分配名称：

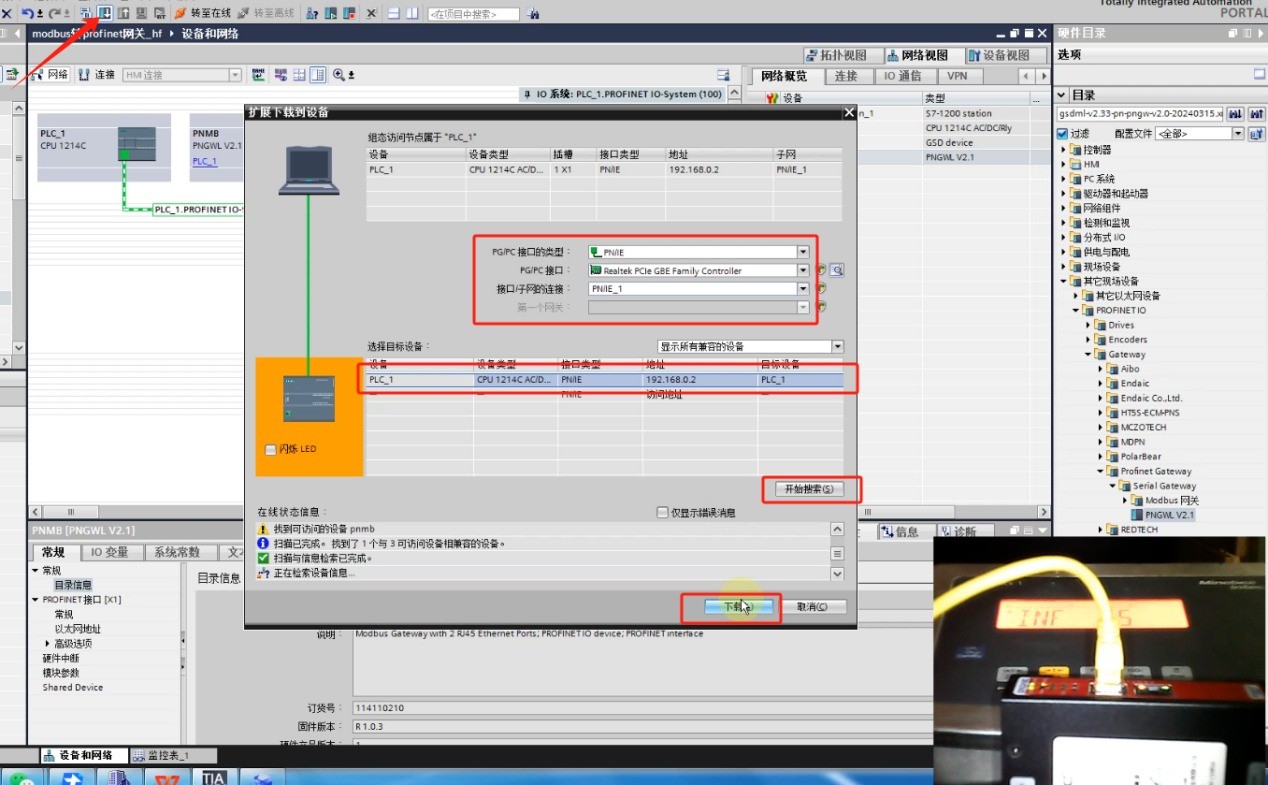

8、配置完成点击下载，选择接口类型开始搜索选中搜索到的设备点击下载：

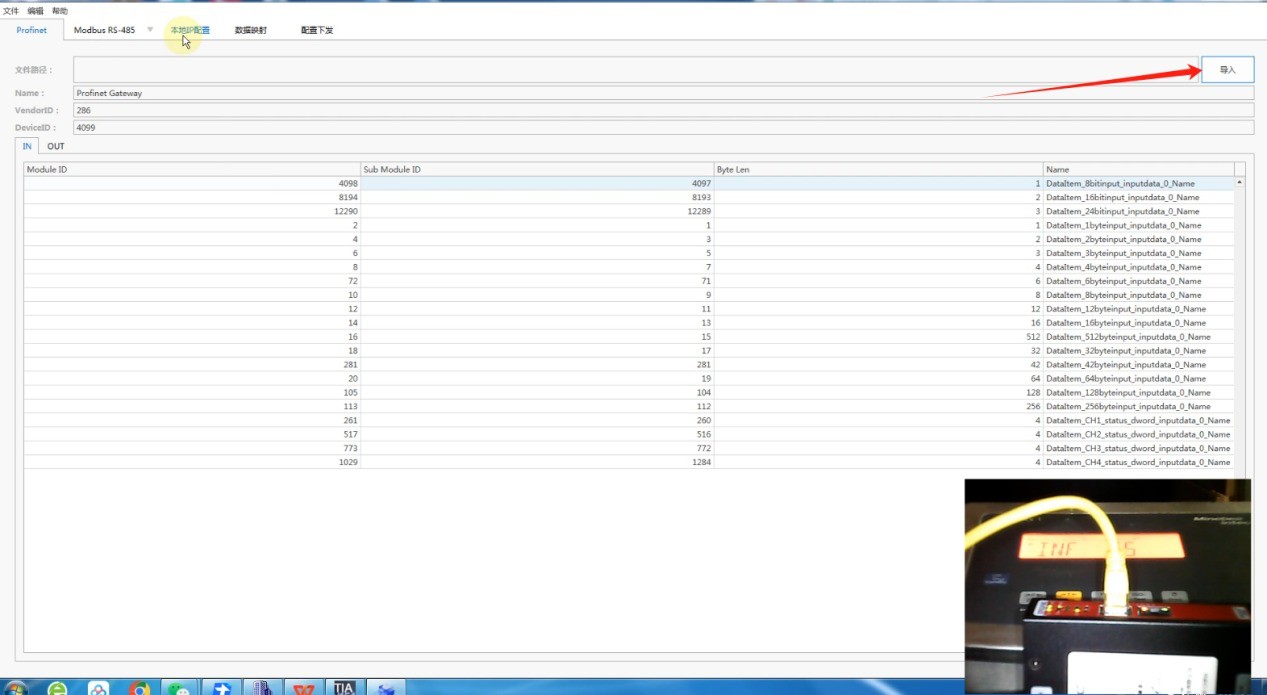

9、打开网关配置软件点击导入 选择GSD文件点击确定：

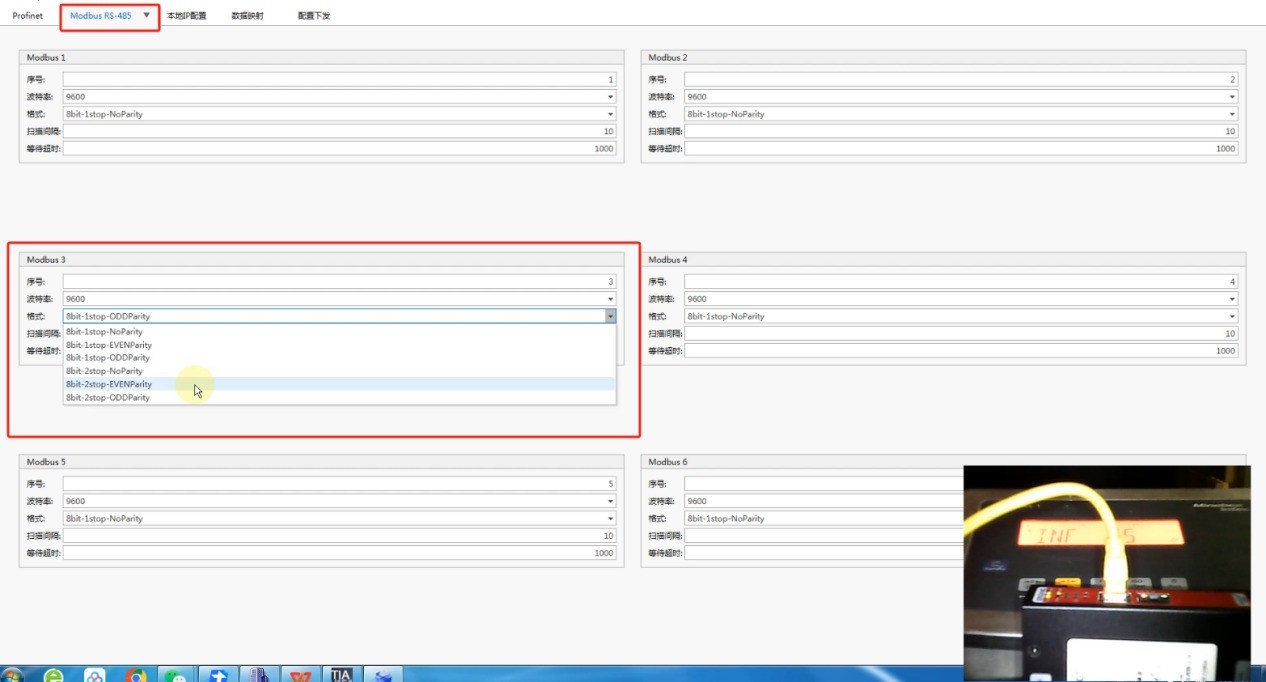

10、在第二页配置modbus3通道的波特率 数据位 校验位和停止位：

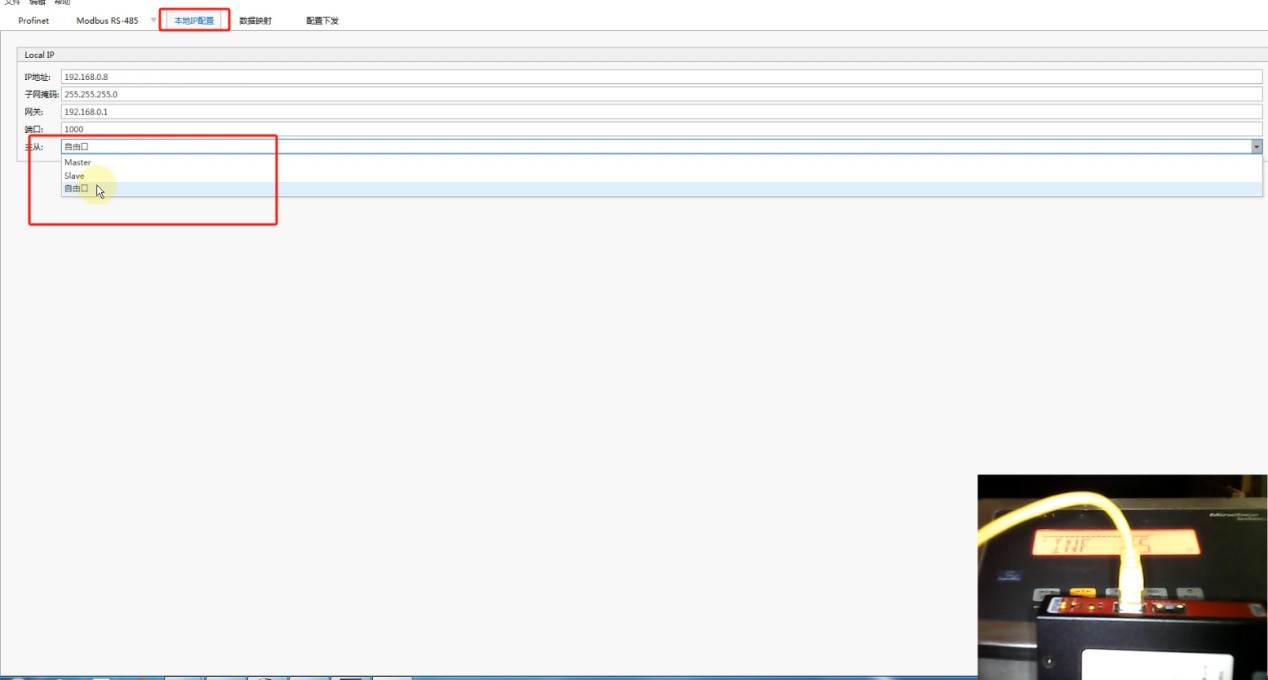

11、在第三页只需把主从改为自由口模式即可：

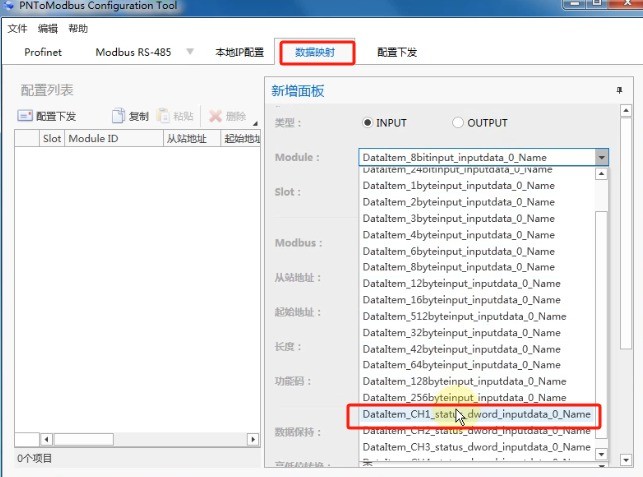

12、在数据映射点击切换在INPUT里添加一条CH1：

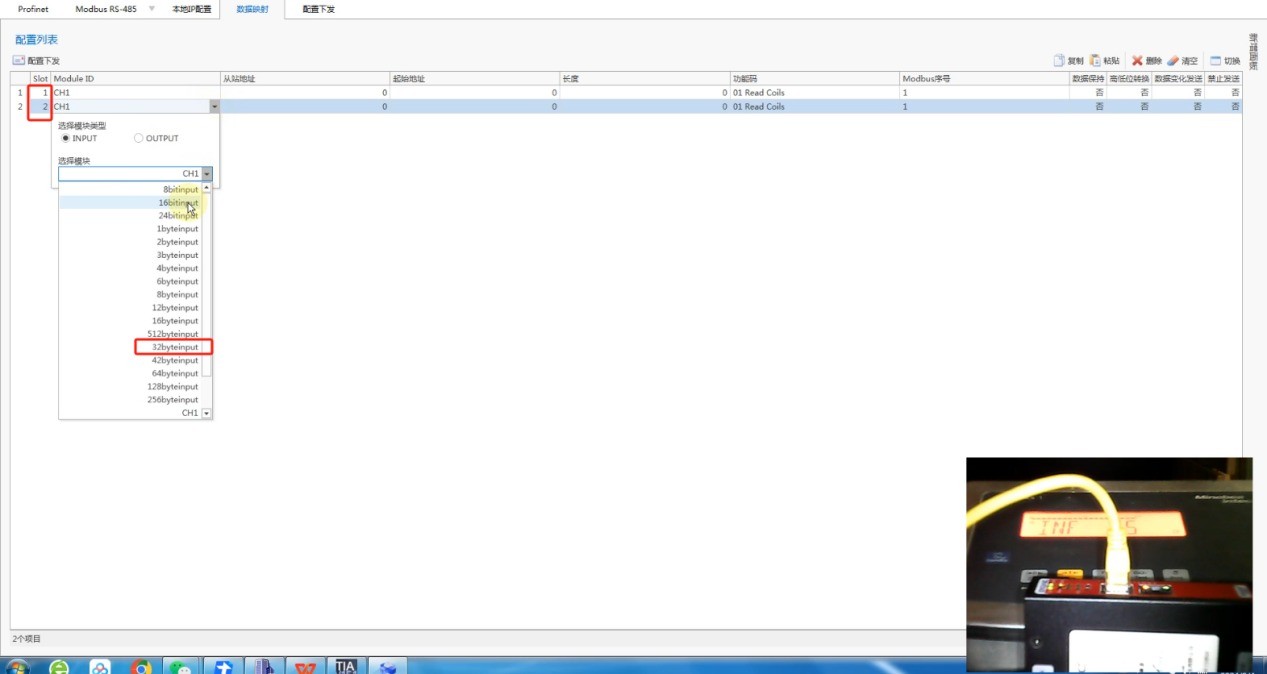

13、然后复制粘贴一条把slot改为1 2数据类型改为32字节的input：

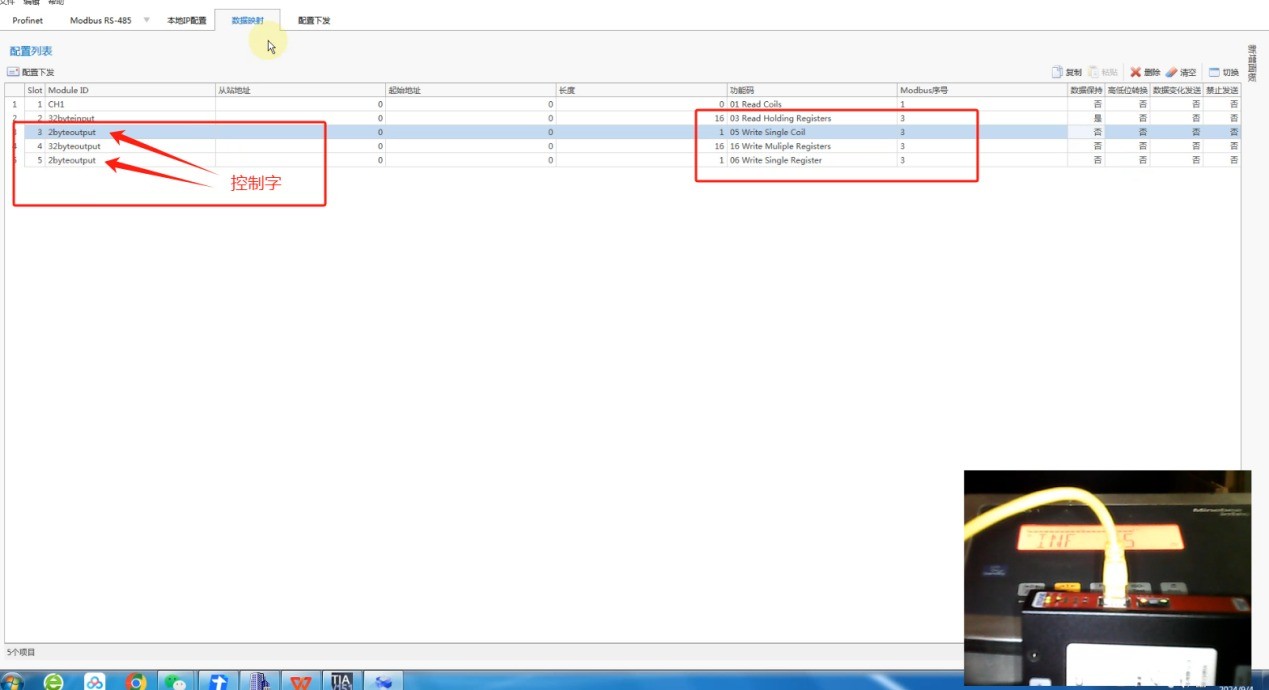

14、然后再复制粘贴3条分别改为2字节output和32字节output 2字节output，字节长度和功能码如下图，modbus序号选择3：

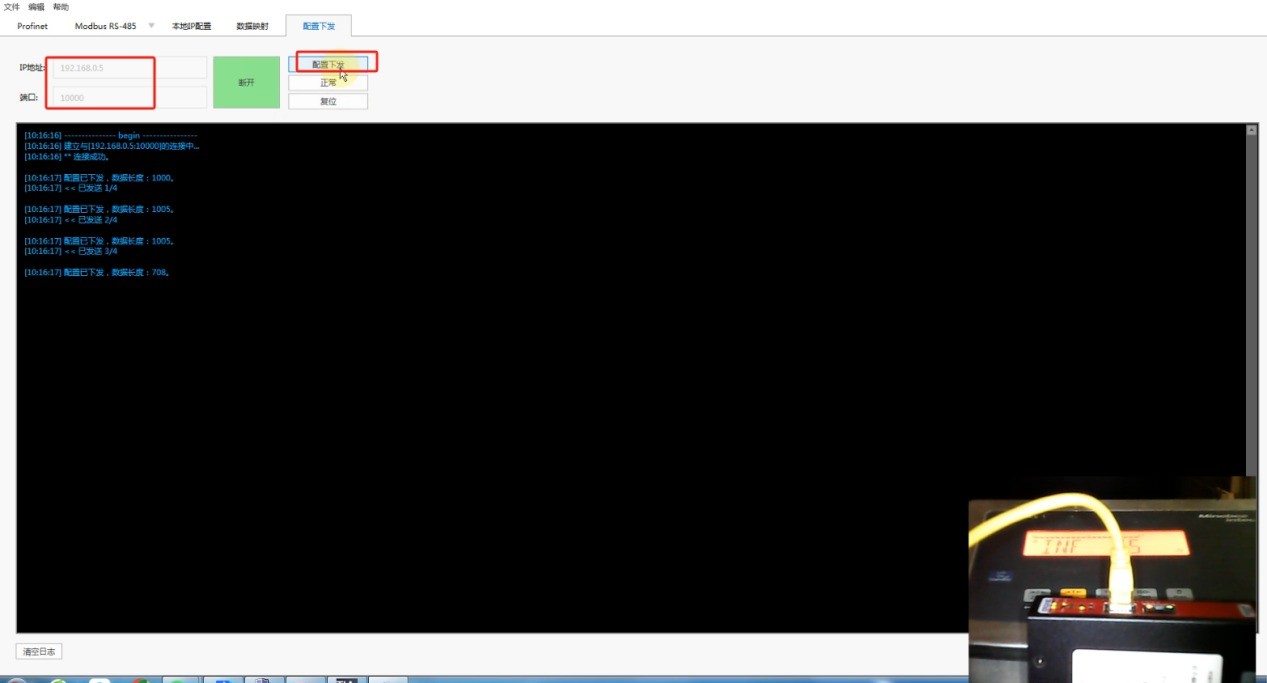

15、设置完成进入配置下发输入博图分配的IP地址端口号10000进行连接，连接成功点配置下发就配置完成了：

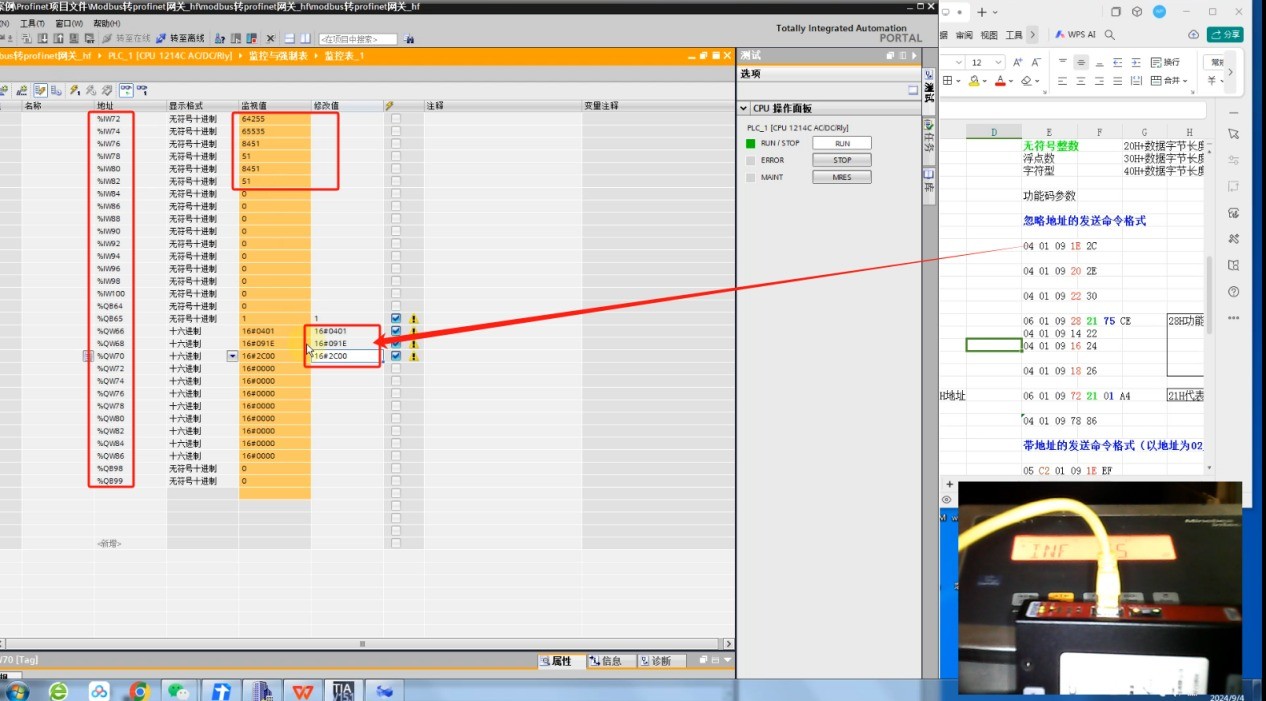

16、回到博图在监控表里输入I Q地址开始监控，在QW写入读毛重命令格式可以看到IW地址里读到了毛重的数据：

RS232转Profinet网关以其独特的优势在工业自动化领域发挥着重要作用。
它不仅简化了通信配置的复杂度，还提升了系统的集成度和智能化水平。
随着工业自动化的不断进步和发展，相信这款网关将在未来的工业通信中扮演更加核心的角色。
