CClinkIE从站
CClinkIE从站转EthernetIP从站
XD-CCIES-EPS2-兴达易控是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是实现 CCLINK IEFB 总线和 ETHERNET/IP 网络的数据互通。

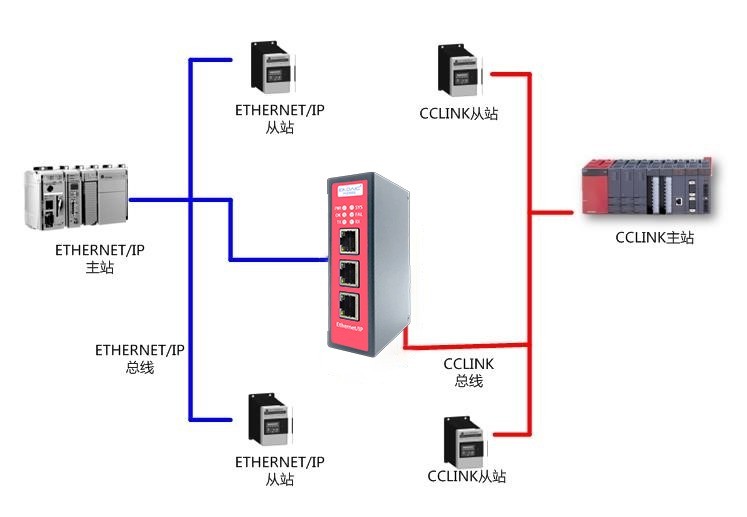

本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 CCLINK IEFB 总线中做为从站使用。
1、CCLINK IE FIELD BASIC 技术参数
● 网关做为 CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。
● 通过网关的拨码，可以设置网关占用 1 个站~4 个站
● 输入输出字节数：输入字数最大 128 word、输出字数最大 128 word。
● 网关占用几个站，直接决定输入输出数量，见下表：
序号 | 占用站数 | 输入字数 | 输出字数 |
1 | 1 | 32 | 32 |
2 | 2 | 64 | 64 |
3 | 3 | 96 | 96 |
4 | 4 | 128 | 128 |
2、ETHERNET/IP 技术参数
● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士、汇川等品牌的 PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议。
● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。
3、电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
