CAN转ETHERNETIP从站
点击:90发布时间:2024-12-05

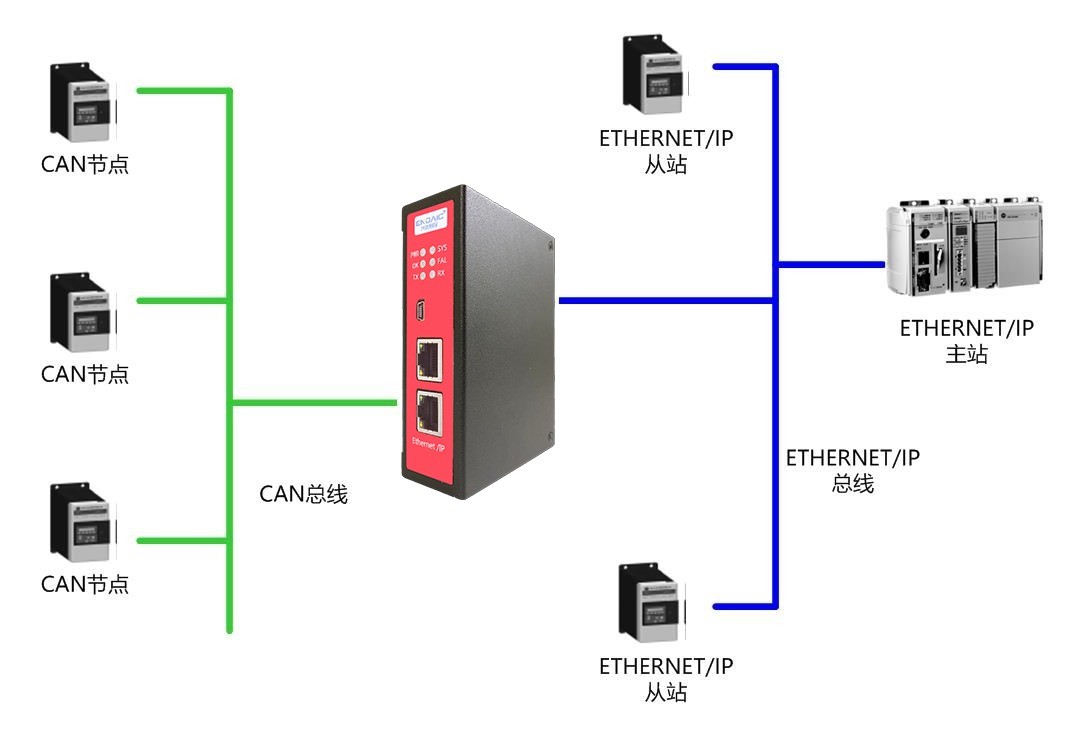

兴达易控 是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是将各种 CAN 总线和 ETHERNET/IP 网络连接起来。

本网关连接到 ETHERNET/IP 总线中做为从站使用,连接到 CAN 总线中根据节点号进行读写。

C:/Users/Administrator/Desktop/图片32.png图片32

1、ETHERNET/IP 技术参数

● 网关做为 ETHERNET/IP 网络的从站,可以连接 AB(罗克韦尔)、欧姆龙、基恩士、汇川等品牌的 PLC。

● 以太网 10/100M 自适应,具有 IP 地址冲突探测功能。

● 支持 ODVA 标准 EtherNet/IP 通信协议。

● 输入输出字节数:输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

2、CAN 技术参数

● 标准 CAN 2.0 A、2.0B 接口可选

● 波特率:5K~1M 可选

● 可以配置多条 CAN 的接收、发送报文

● 网关自带终端电阻

3、电气参数

● 电源:直流24V/200mA(18V~30V可用)

● 工作环境:-40~55℃,湿度≤95%

● 防护等级:IP20

● 安装方式:35mm导轨

● 重量:500g

4、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
