RS485232转PROFIBUS从站
点击：70发布时间：2024-12-07

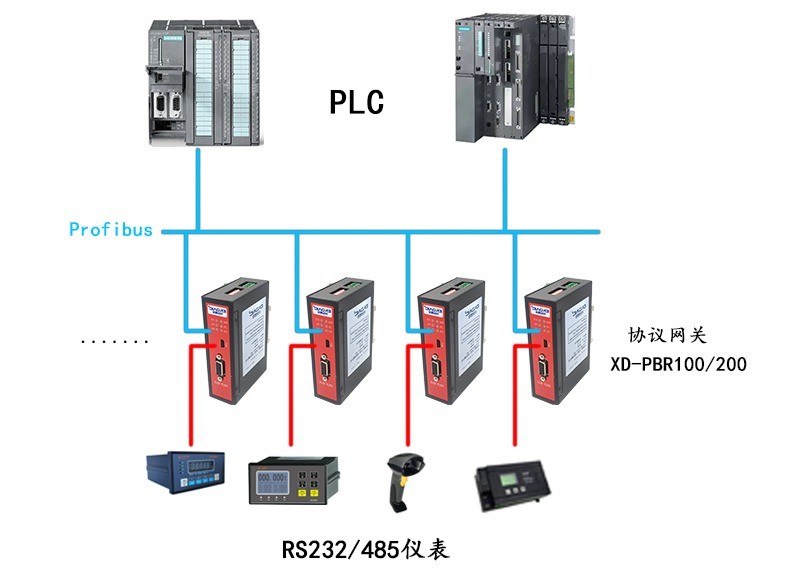

XD-MDPBm20是自主研发的一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种RS485或RS232设备接入到PROFIBUS-DP网络中。
本网关连接到PROFIBUS-DP总线中做为从站使用，连接到RS485或RS232总线中做为主站或从站使用。
1、PROFIBUS技术参数
● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。
● 网关做为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
● 支持的插槽数量：最大39条。
2、RS485/RS232 技术参数
● RS485/RS232 波特率可以选择：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K 等。
● 字符格式及校验：8 位无校验、8 位+偶校验、8 位+奇校验、7 位+偶校验、7 位+奇校验、8 位+地址/数据标记、7 位+2 停止位+无校验。
● 自动定时发送功能，定时发送间隔时间从 10 毫秒到 10 秒可选。
3、电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
