PROFINET从转ETHERCAT从
点击：77发布时间：2024-12-09
产品功能

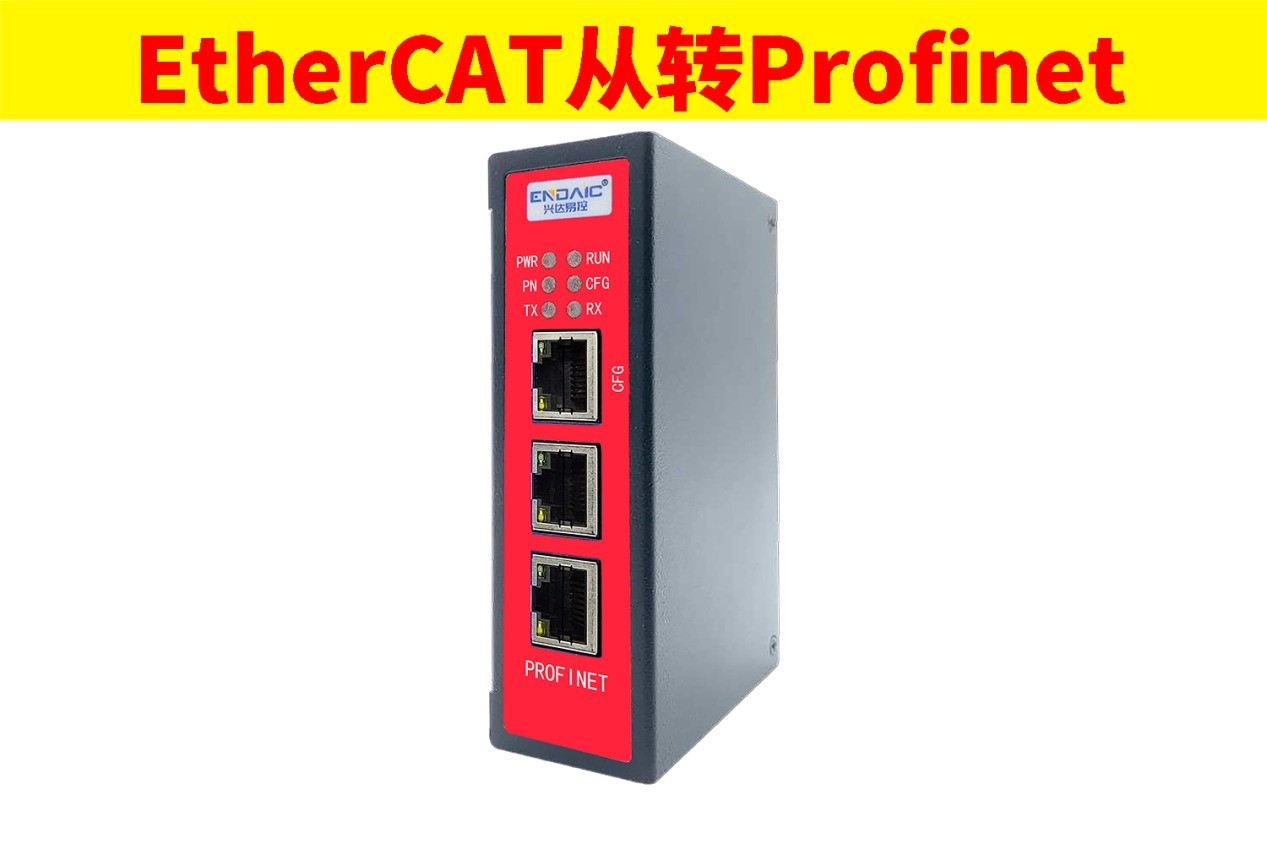

XD-ECPNm20是兴达易控自主研发的一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFINET网络和ETHERCAT网络连接起来。

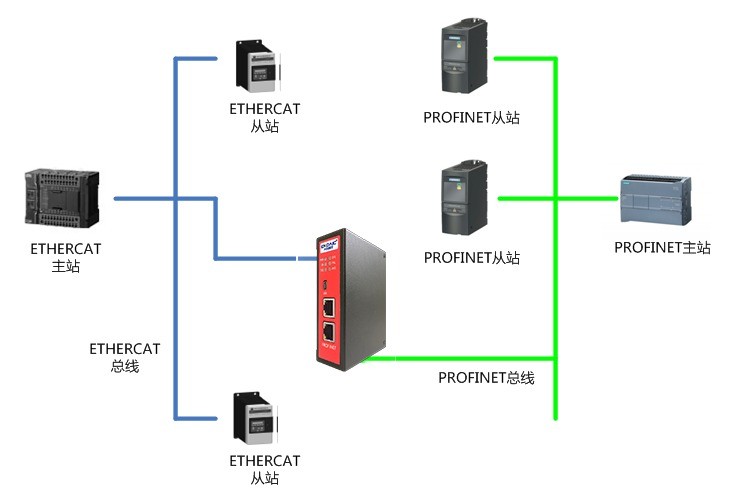

本网关连接到PROFINET总线中做为从站使用，连接到ETHERCAT总线中做为从站使用。
1、PROFINET技术参数
● 网关做为PROFINET网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应PROFINET V2.3协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。
● 支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
● 支持的插槽数量：最大62条。
2、ETHERCAT技术参数
● 网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
● 支持的最大PDO长度，inputs和outputs各为1024字节。
3、电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
