EthereCAT从站转modbusTCP网关快速配置
点击:8发布时间:2025-07-03

EthereCAT从站转modbusTCP网关快速配置

调试用到的设备及软件:

  1. PLC型号:汇川F5U-A8
  2. 转换网关:XD-ETHEC100
  3. 网关配置软件:ECAT MODBUS(TCP) v1.2
  4. PLC编程软件:AutoShop
  5. 调试软件:Modbus Slave
  6. 网关XML文件:XD-MDEC-GATEWAY v1.4

把准备工作都完成以后下面就开始配置

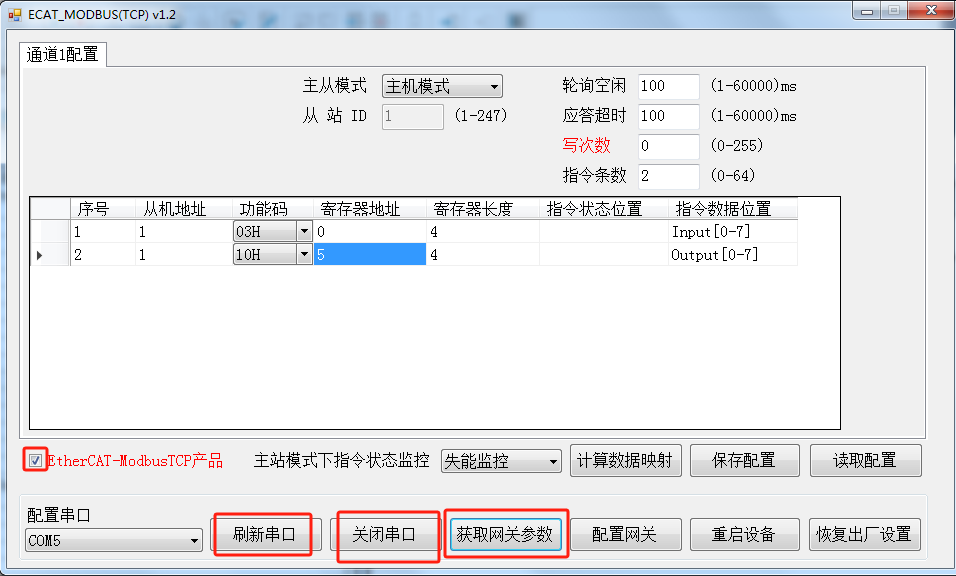

1、打开ECAT MODBUS(TCP) v1.2软件,刷新串口找到USB接口后点击打开串口。勾选EtherCAT-ModbusTCP产品后点击获取网关参数

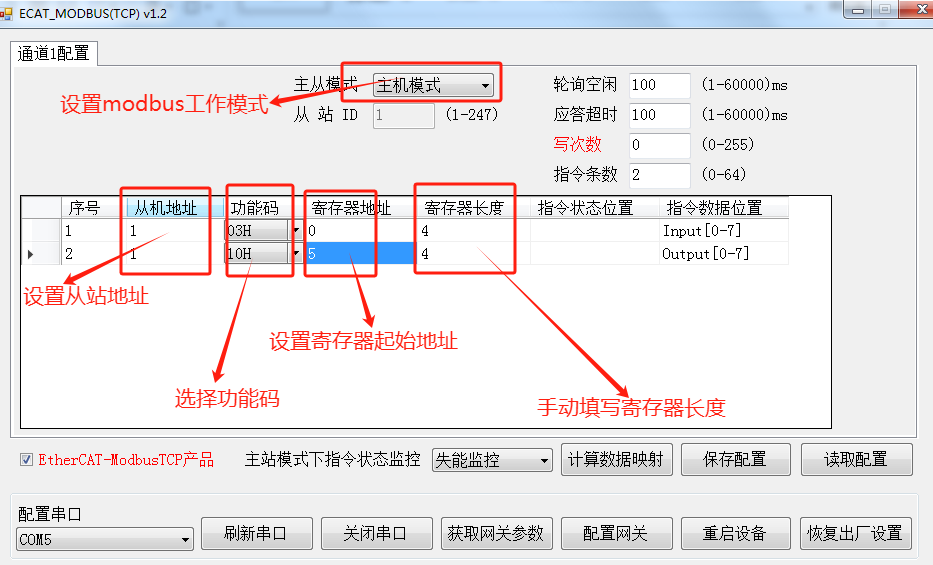

2、设置modbus参数

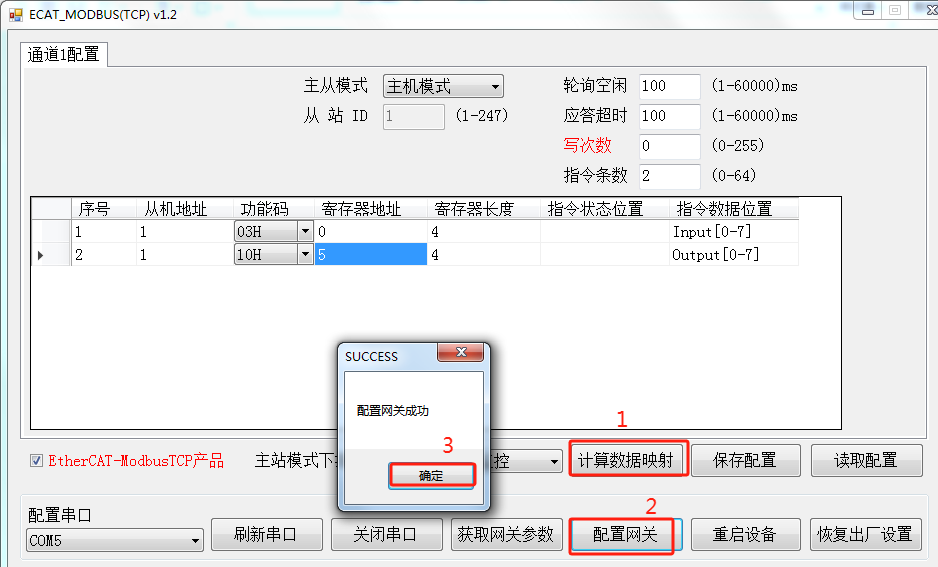

3、点击计算数据映射最后配置网关

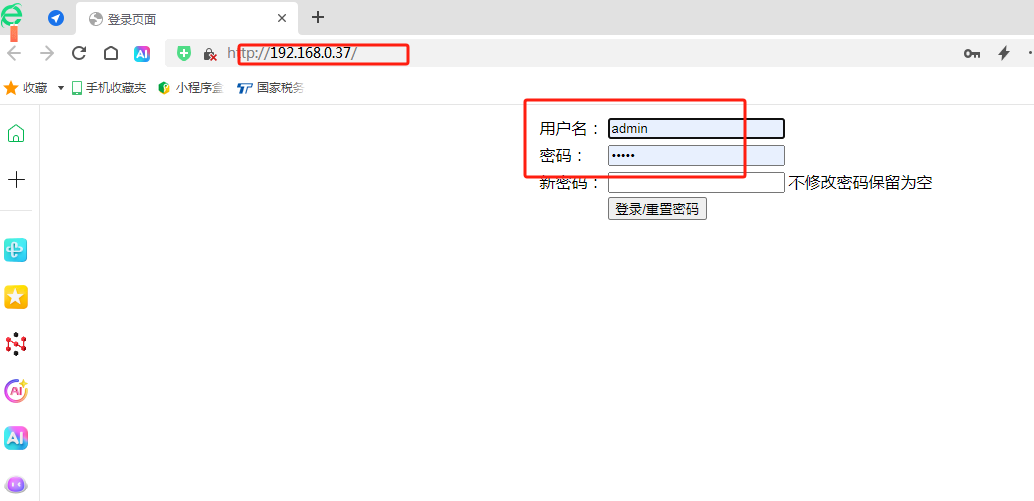

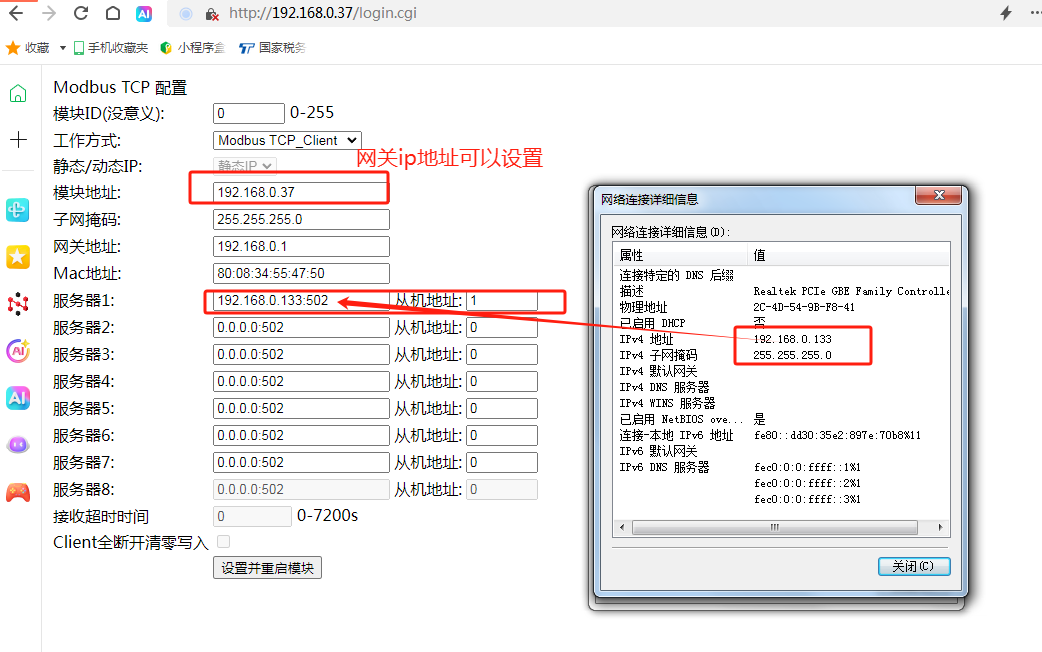

4、打开浏览器配置modbusTCP网口参数(默认地址是192.168.1.37)(默认账户密码是admin)

5、本测试用调试软件模拟TCP服务器,因此从机ip只需要设置电脑本机ip就行,端口号502从站地址设置为1

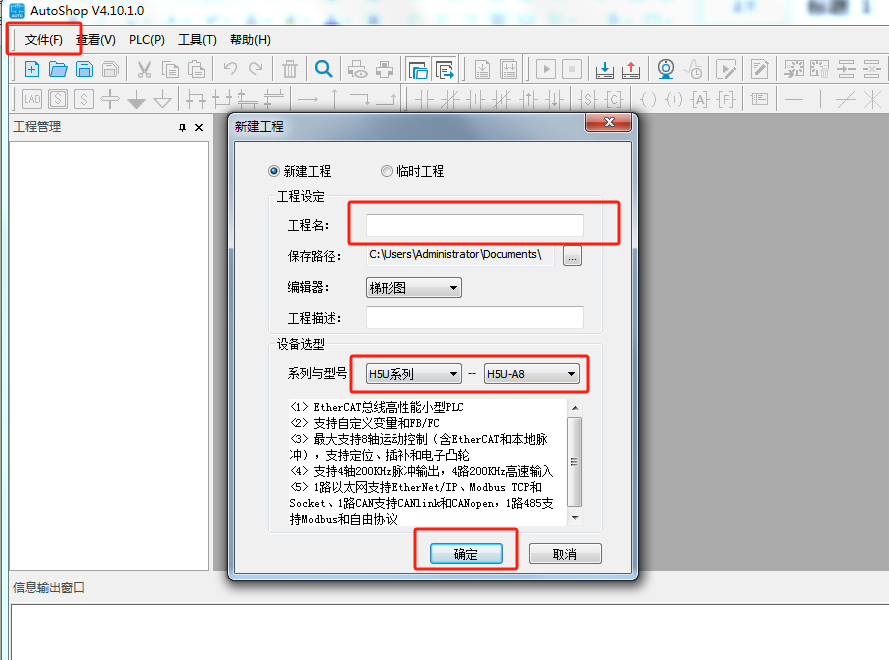

6、打开AutoShop软件,新建工程给项目命名,选择plc型号

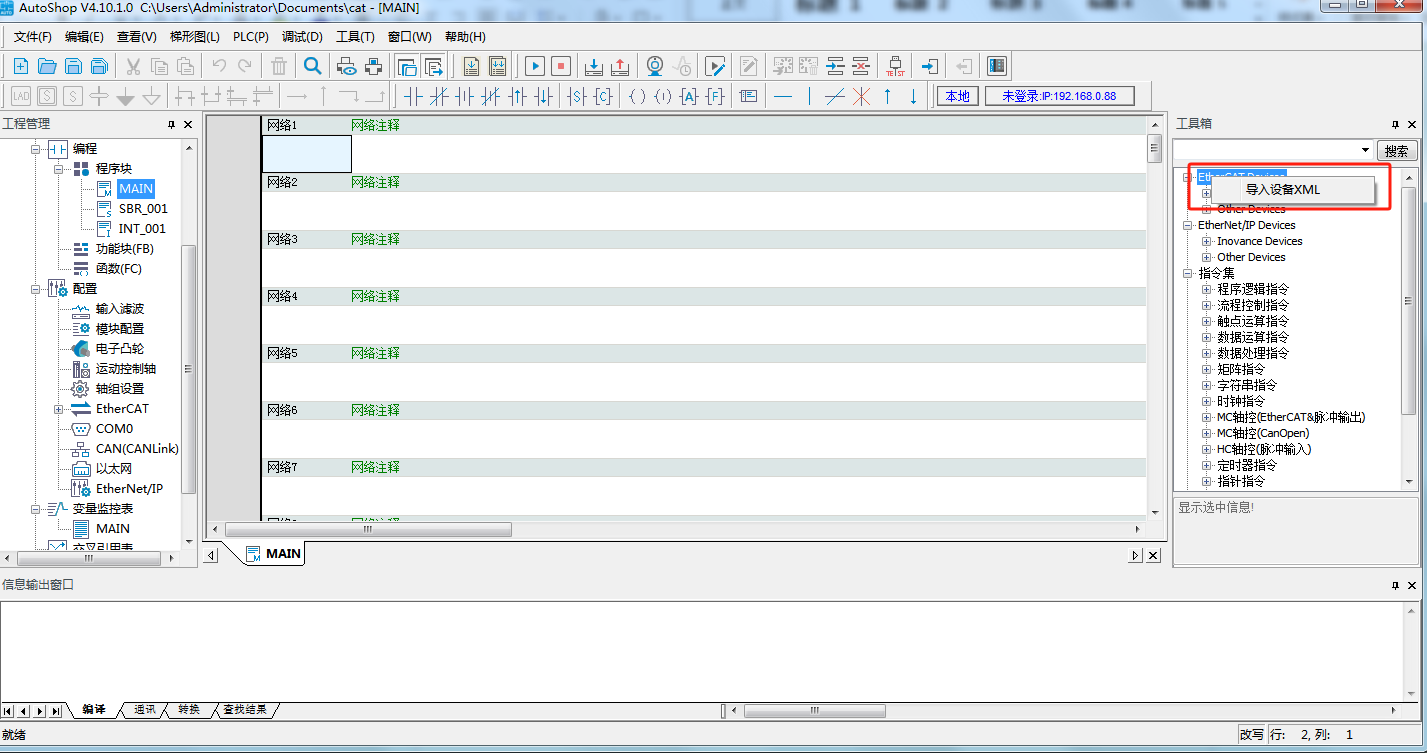

7、右击EtherCAT Devices导入网关XML文件

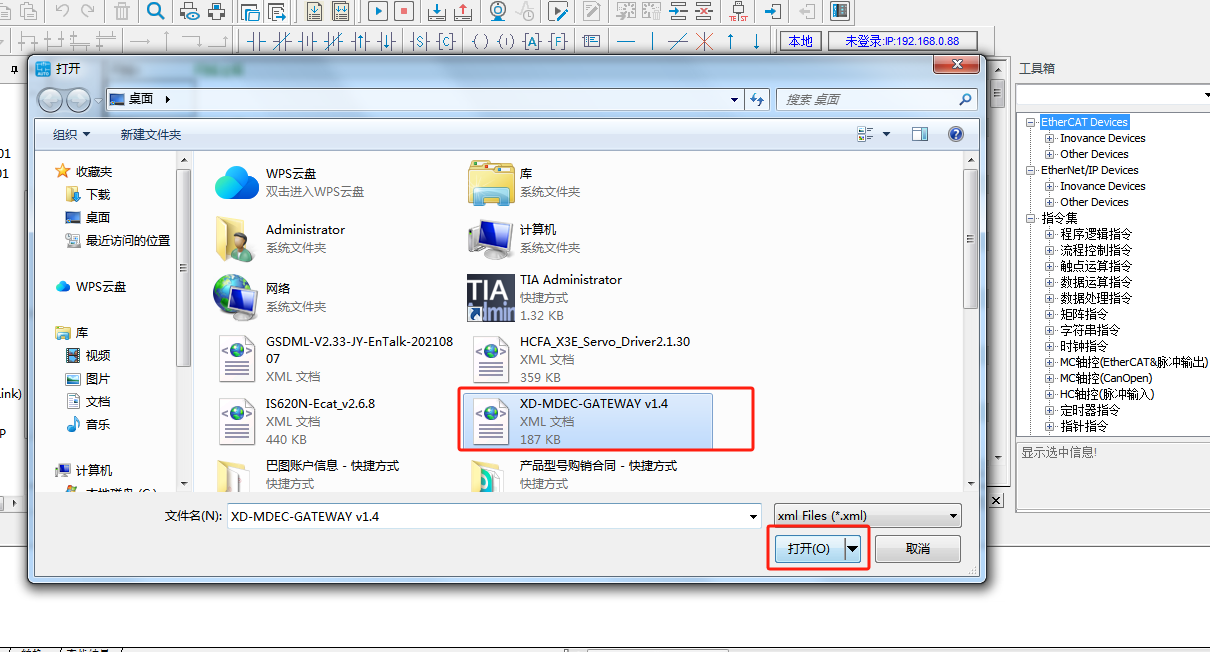

8、找到文件所在路径点击打开

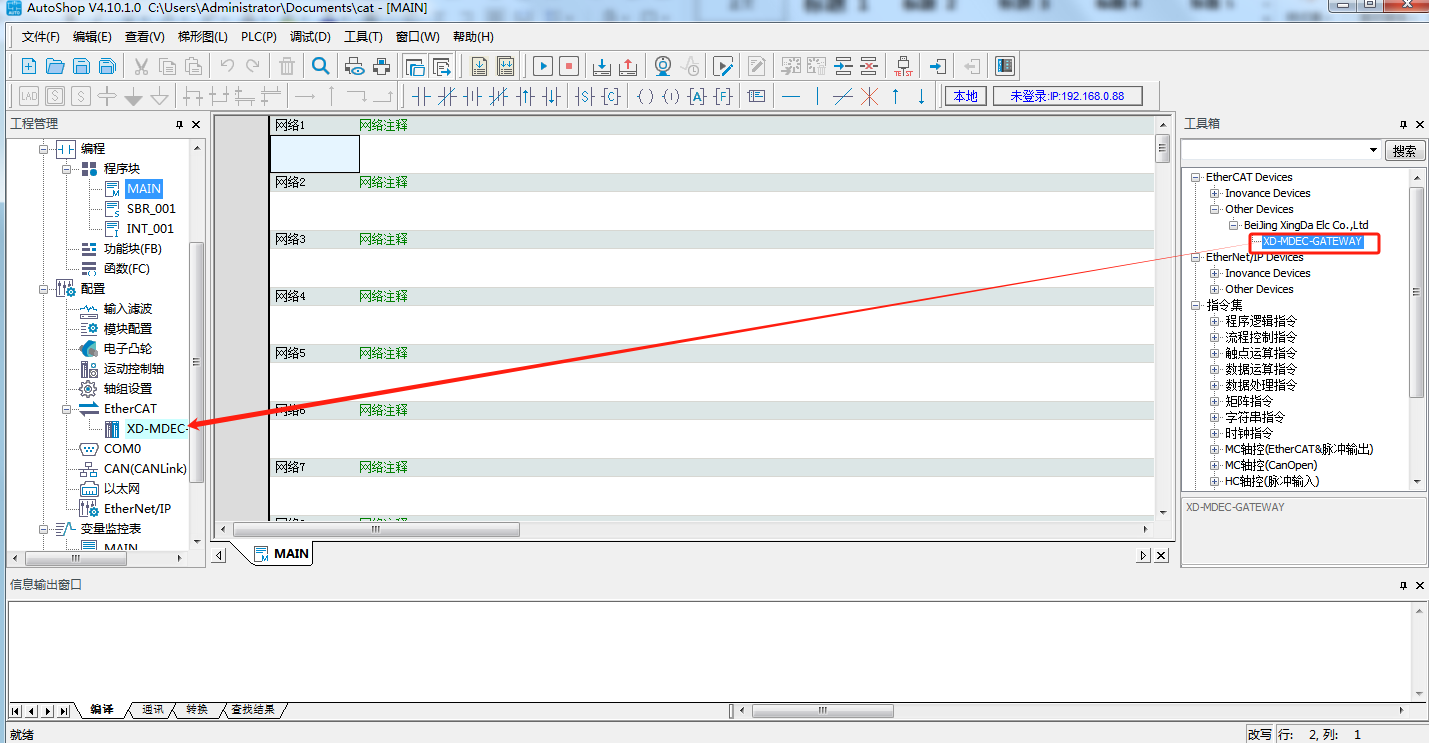

9、双击网关驱动添加到左侧EtherCAT下面

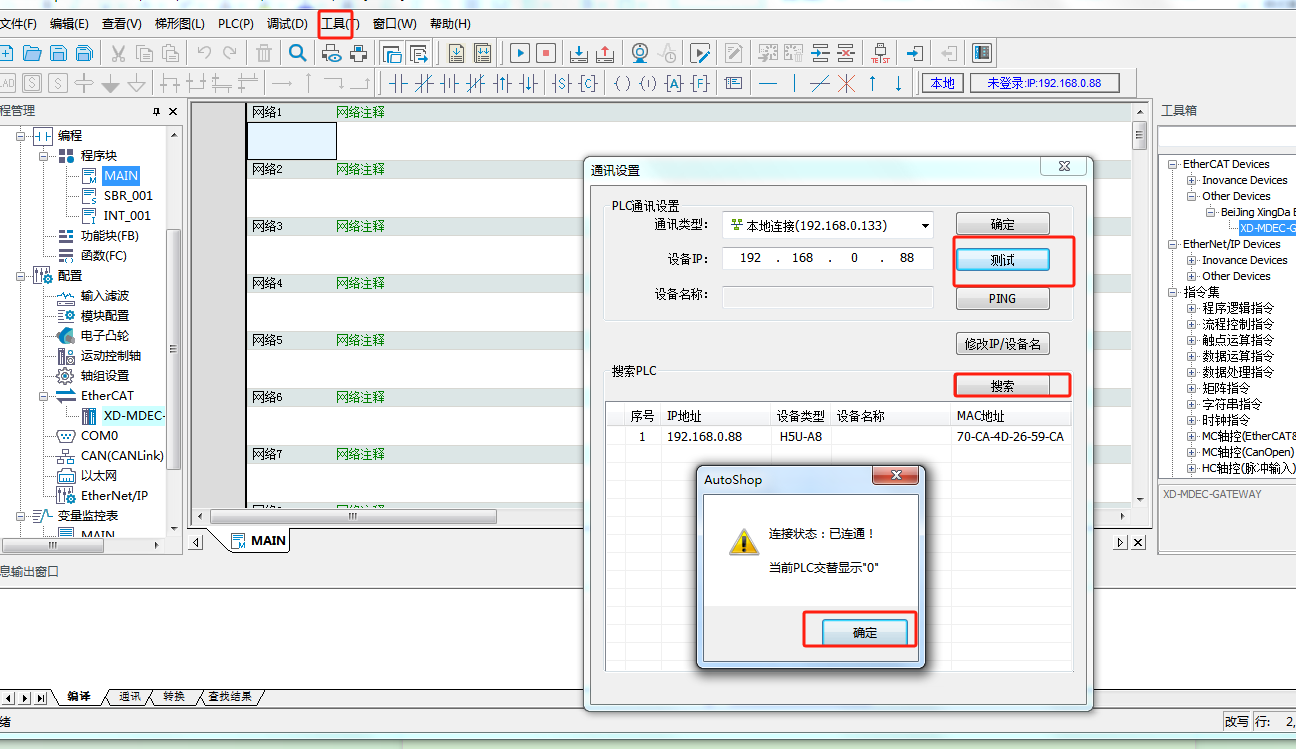

10、在工具找到并进入通讯设置,搜索plc设备搜索到后选中点击测试

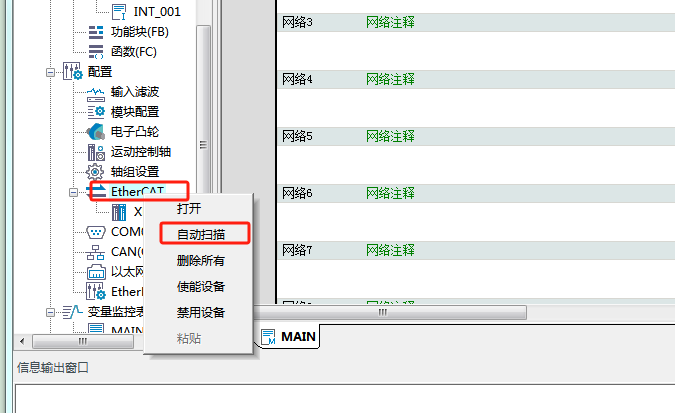

11、右击EtherCAT点击进入自动扫描

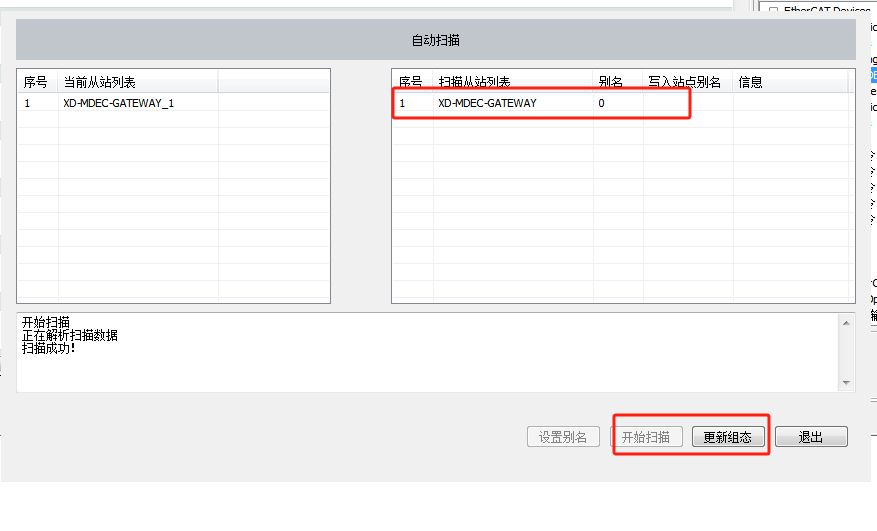

12、选中搜索到的设备点击更新组态

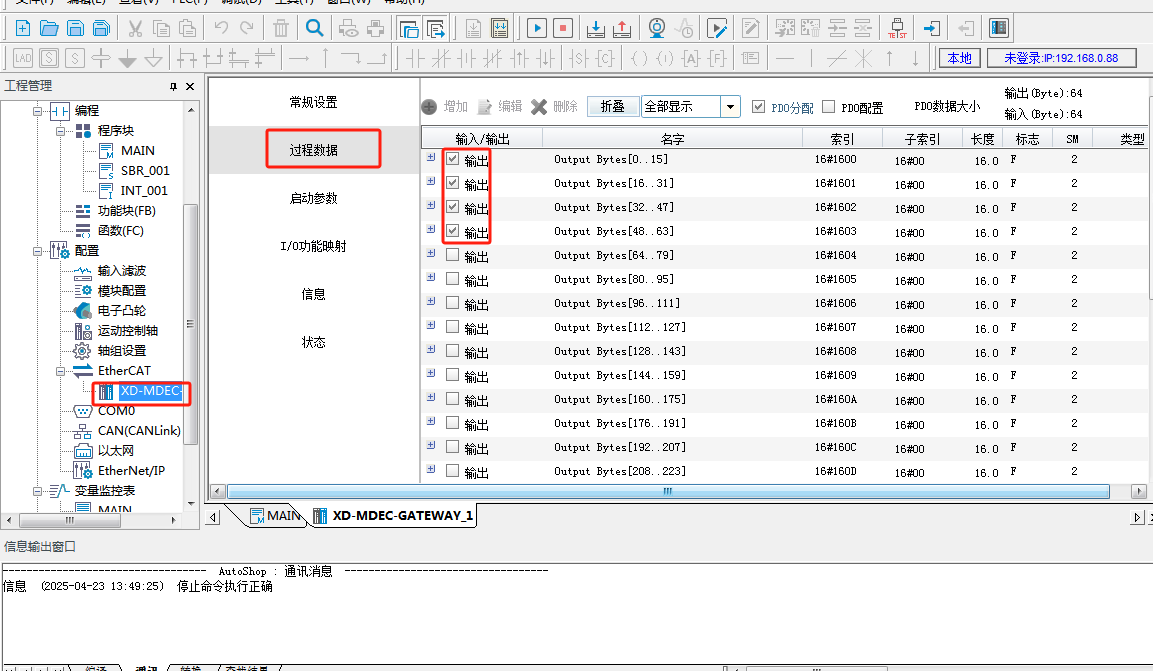

13、双击进入网关找到过程数据,勾选所用到的输出长度

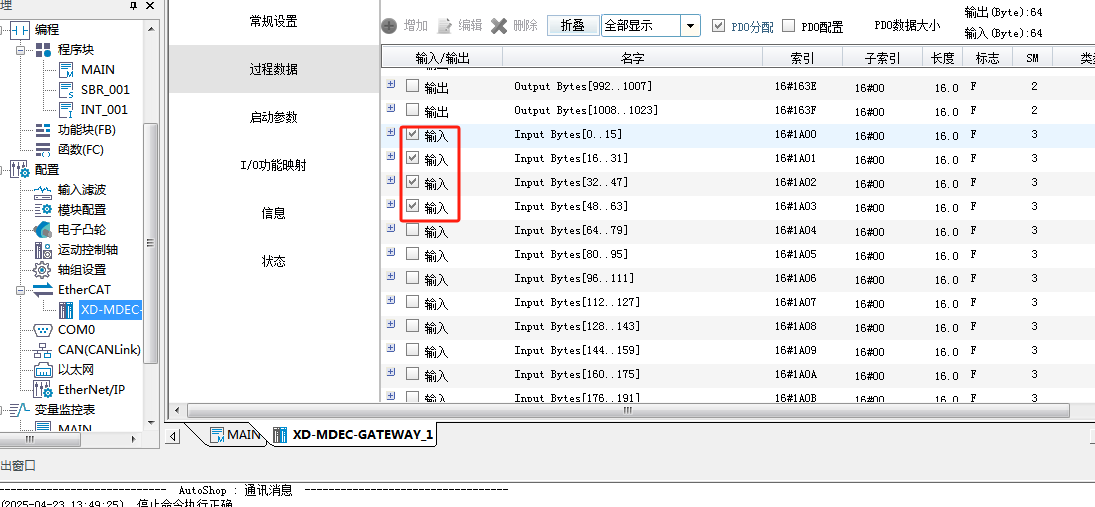

14、同样输入也勾选所需的长度

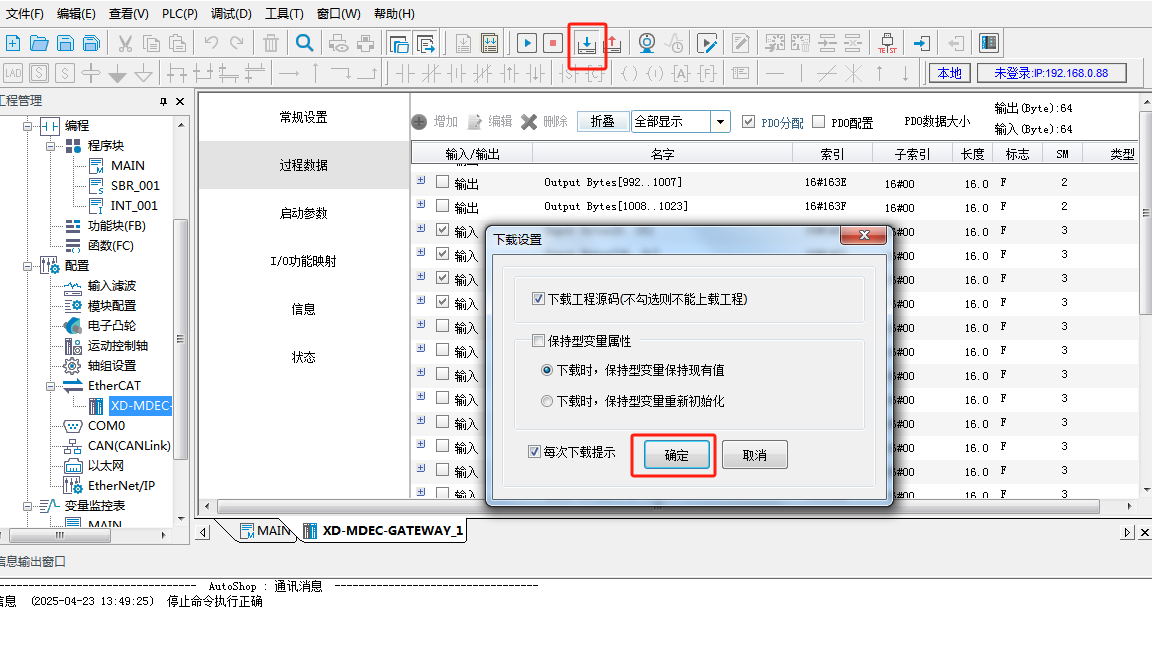

15、下载组态到plc

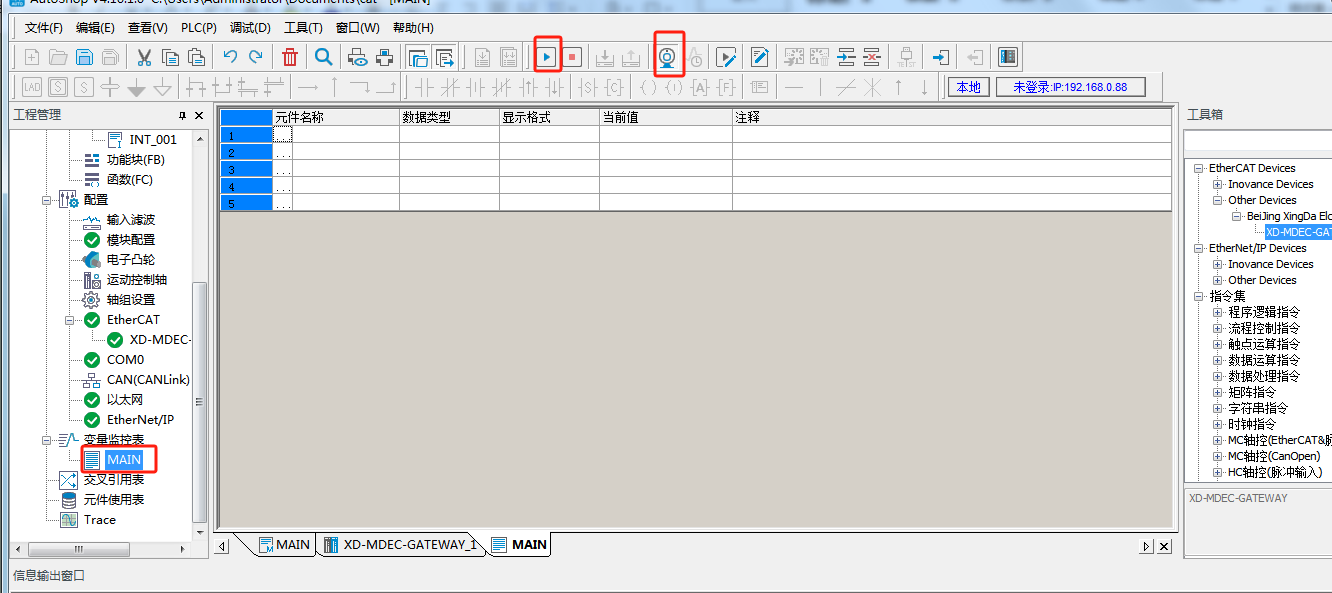

16、下载完成后点击运行并监控,创建变量监控表

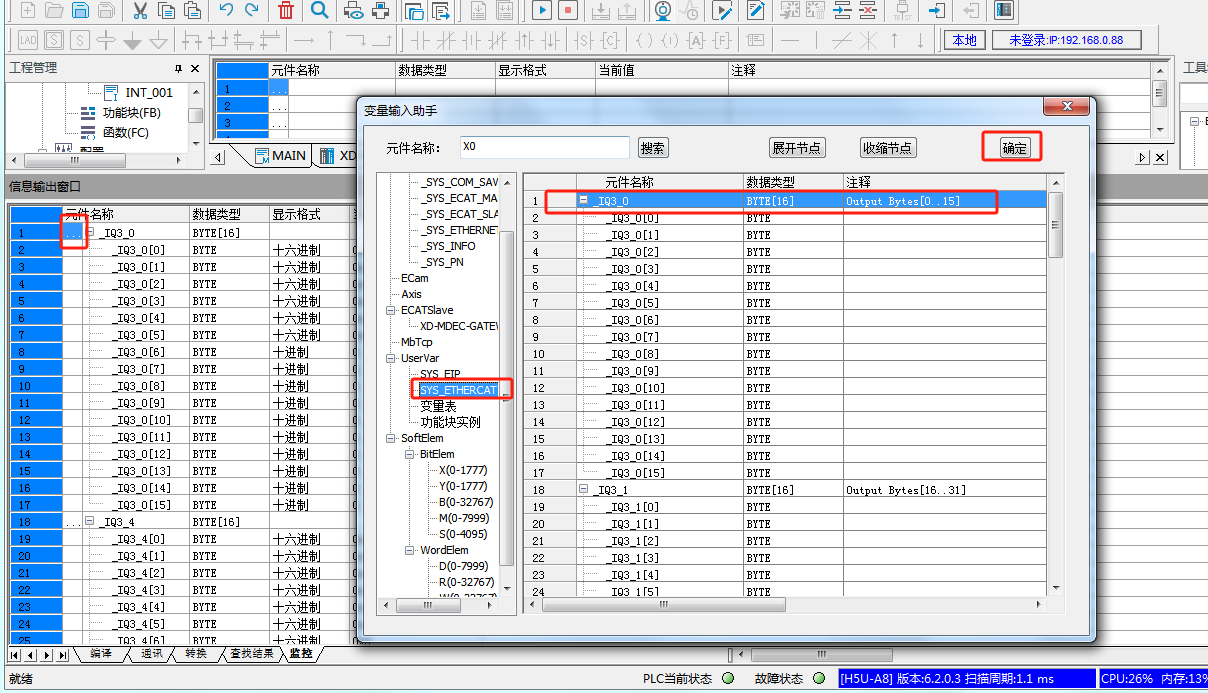

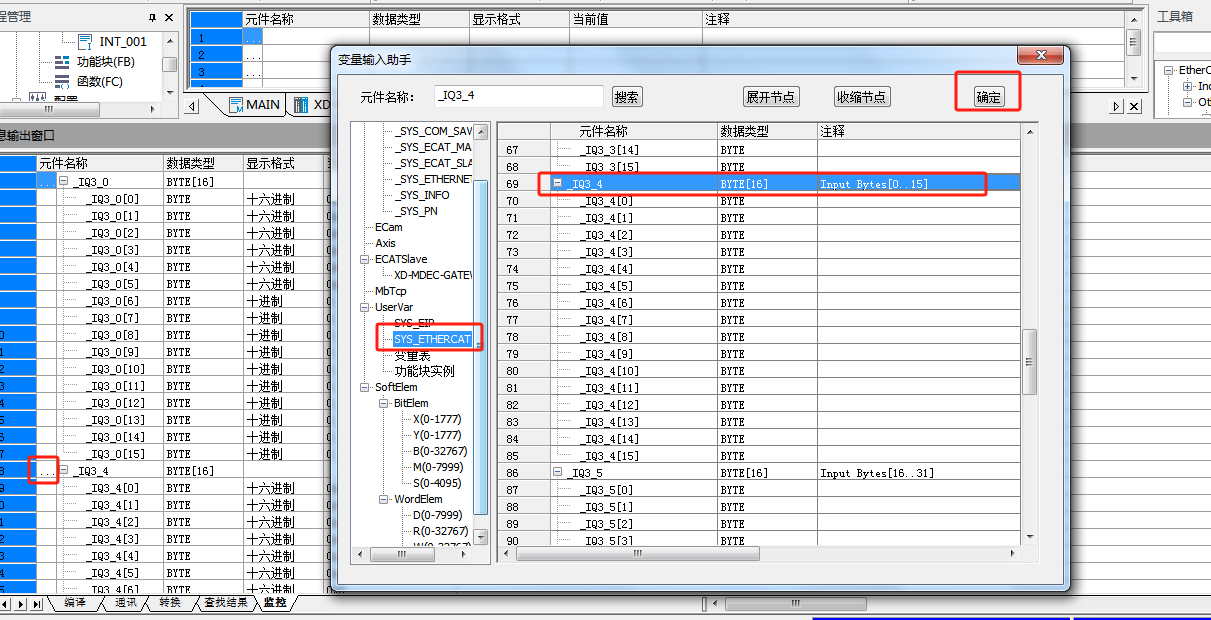

17、点击进入变量输入助手在SYS ETHERCAT添加输入输出到监控表

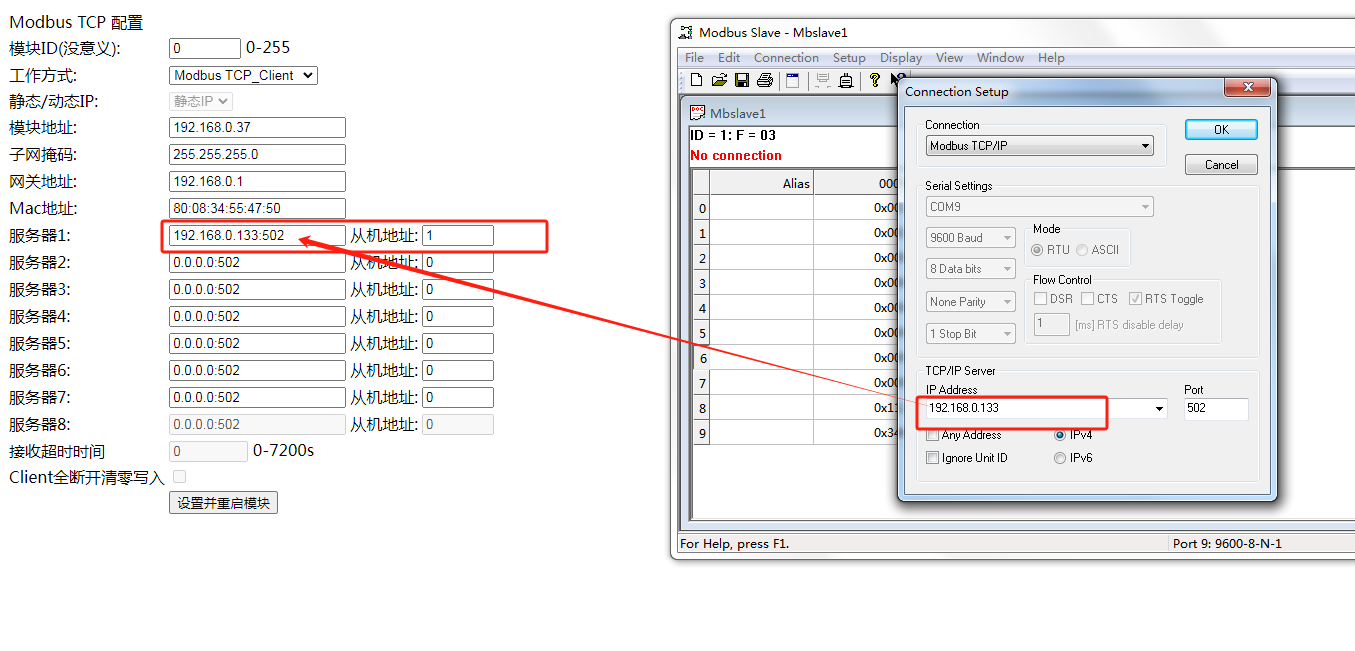

18、打开modbus slave测试软件,连接的IP地址填写网页设置的从站地址

19、监控modbus从站输出的数据

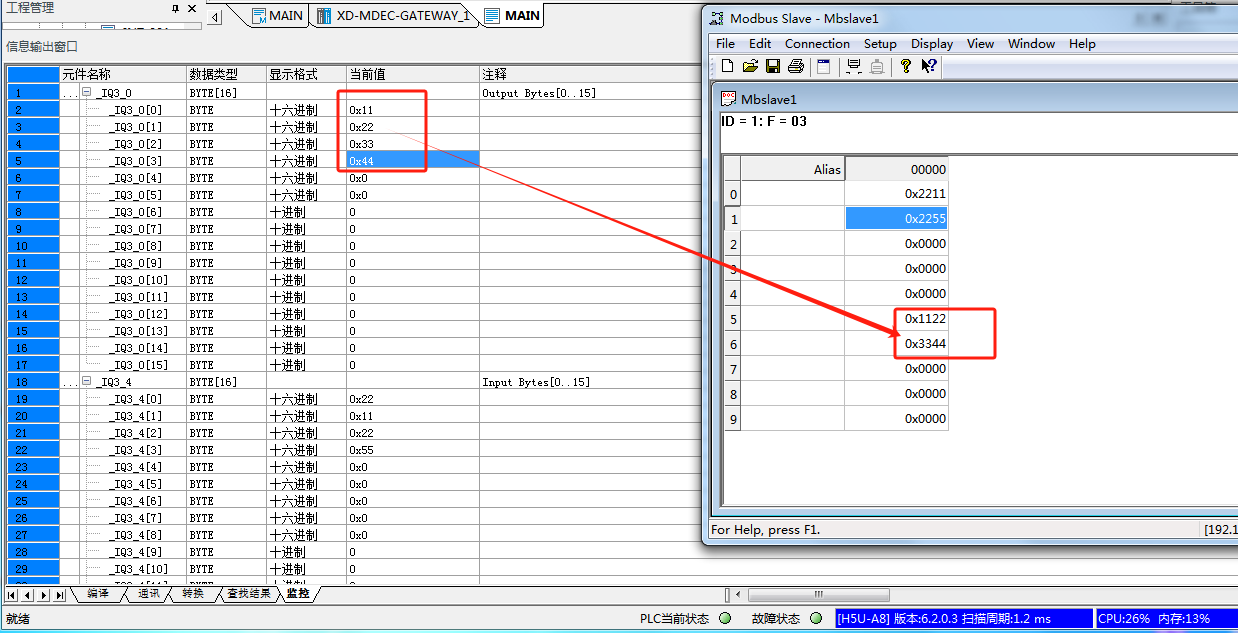

20、主站输出---从站接收

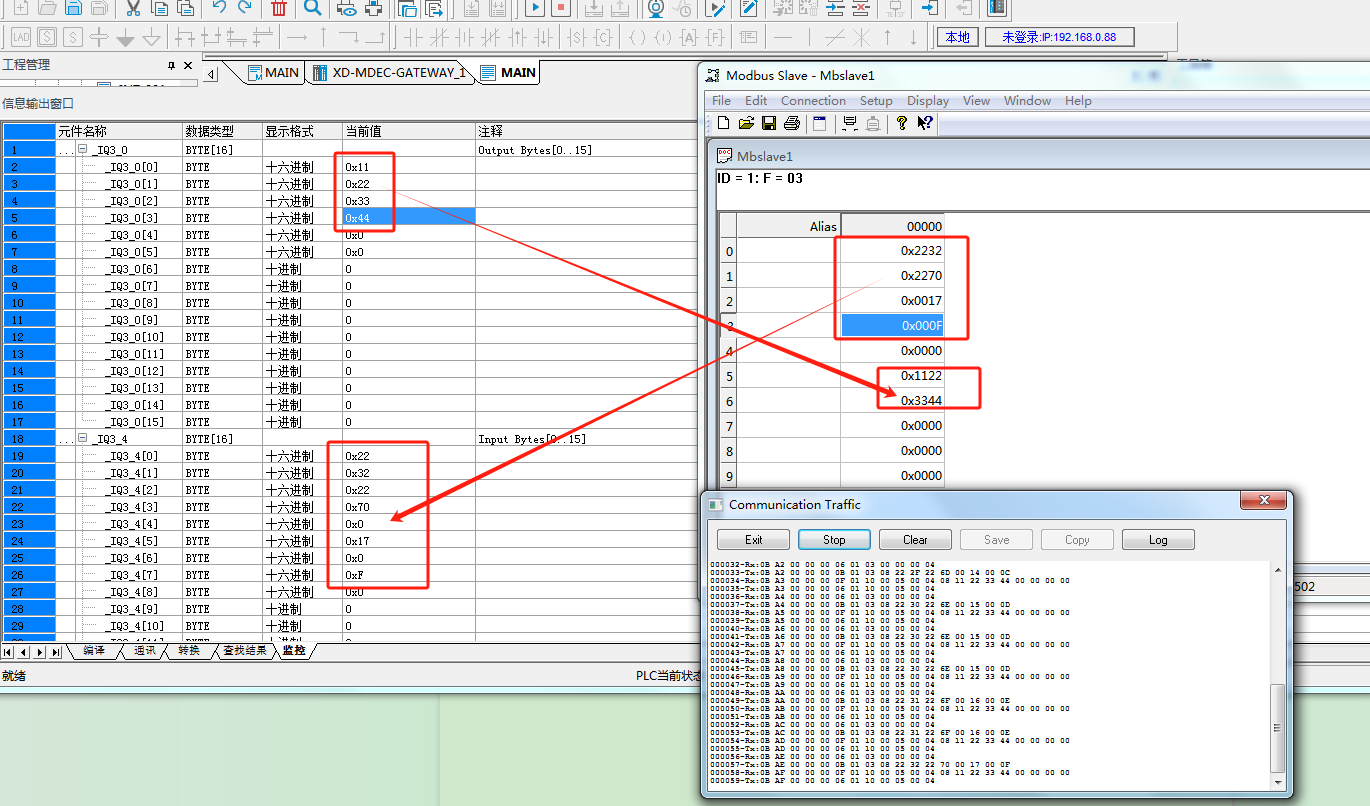

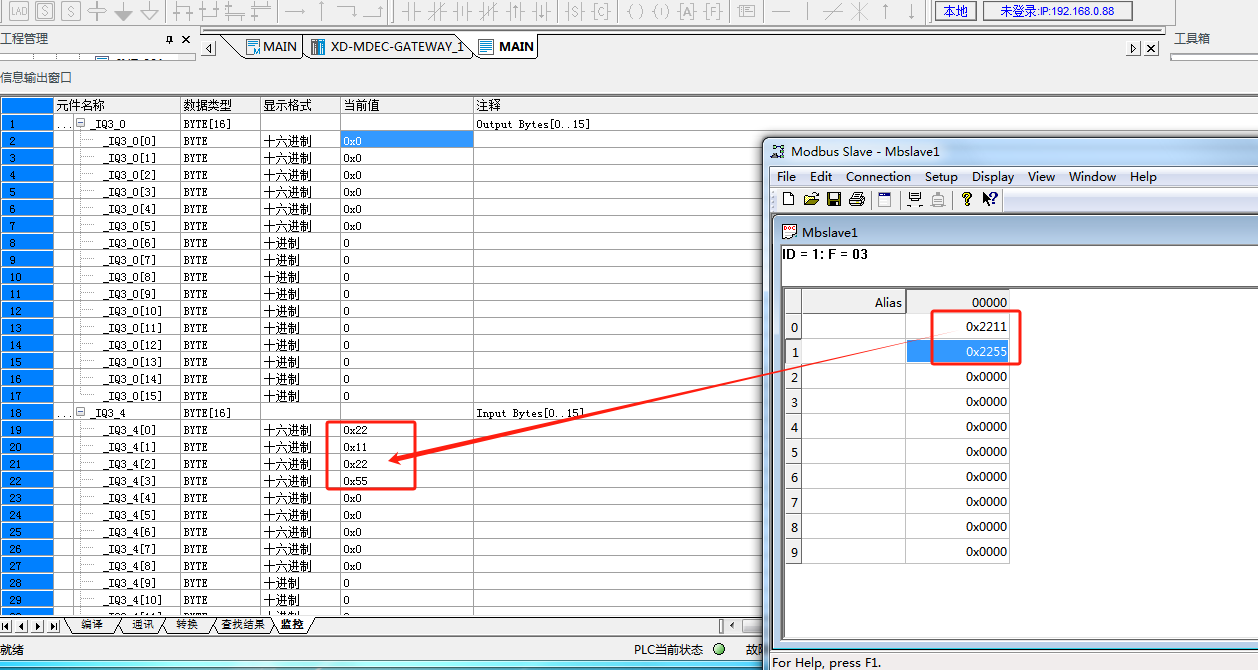

21、通过下图可以看到主从站数据实现了双向交互
