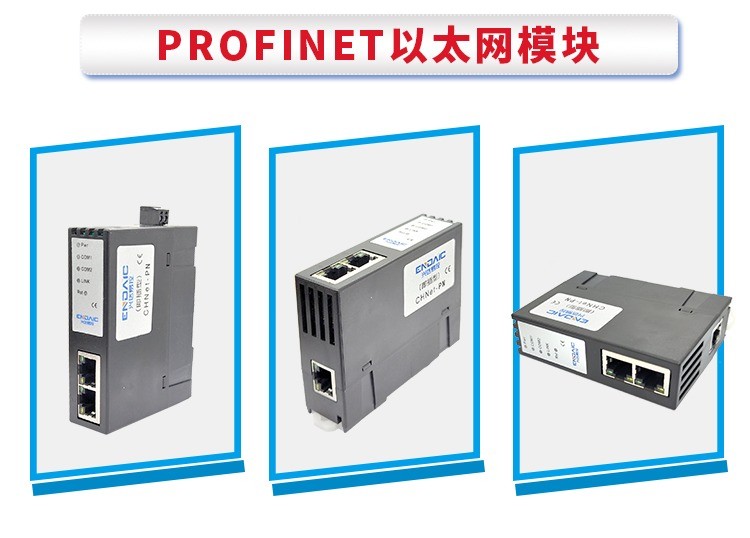

        CHNet-PN是一款高性能协议转换网关,替代SINMENS CM1243-5模块(设备网络监控和生产管理)而设计,用于西门子带以太网接口的PLC(S7-1200/1500、S7-300PN、S7200 SMART等)、西门子以太网模块(CP243-1、CP343-1等)的以太网数据采集,非常方便构建生产管理系统。
CHNet-PN具备两个物理性接口,LAN1和LAN2口分别具备独立的局域网能力。其中LAN1为一个双RJ45接口,具备交换机功能,用于连接PLC;LAN2为单端口RJ45,主要用于上位机采集或者触摸屏的连接。

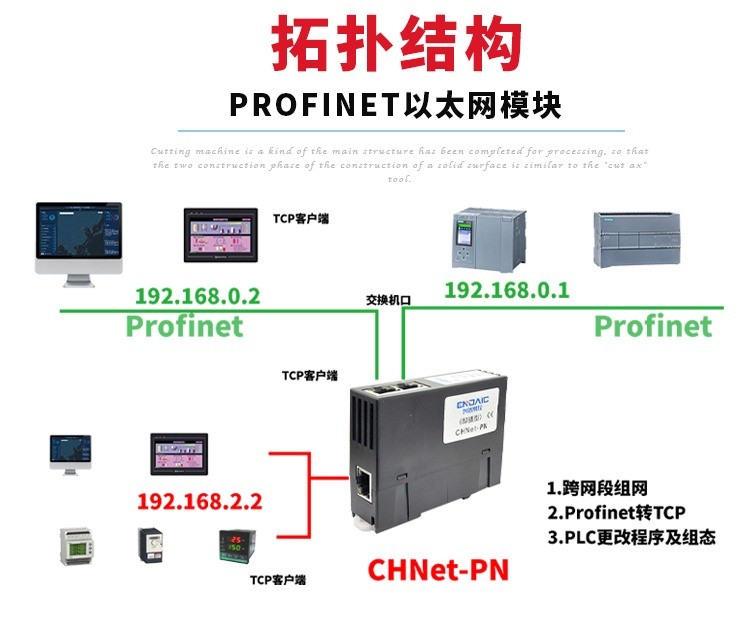

CHNet-PN的LAN1/LAN2具备跨网段功能,能将LAN1口的S7TCP协议转换成LAN2口的ModbusTCP协议和NetS7协议,LAN2支持ModbusTCP主从站通讯功能。

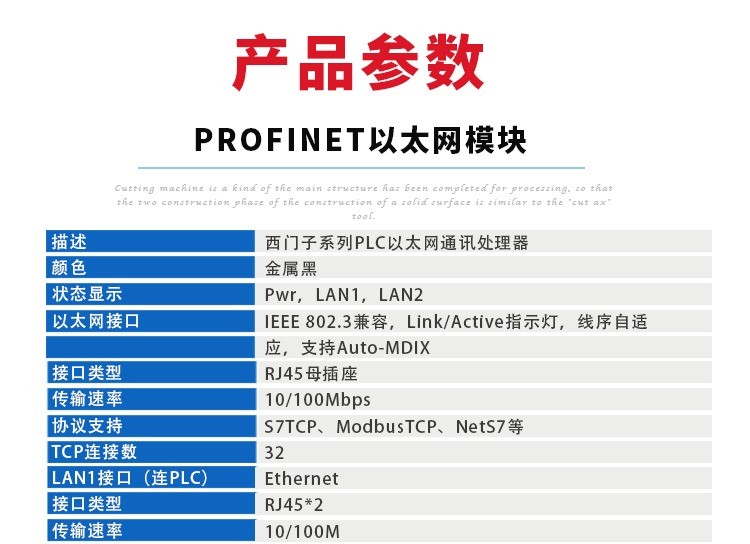

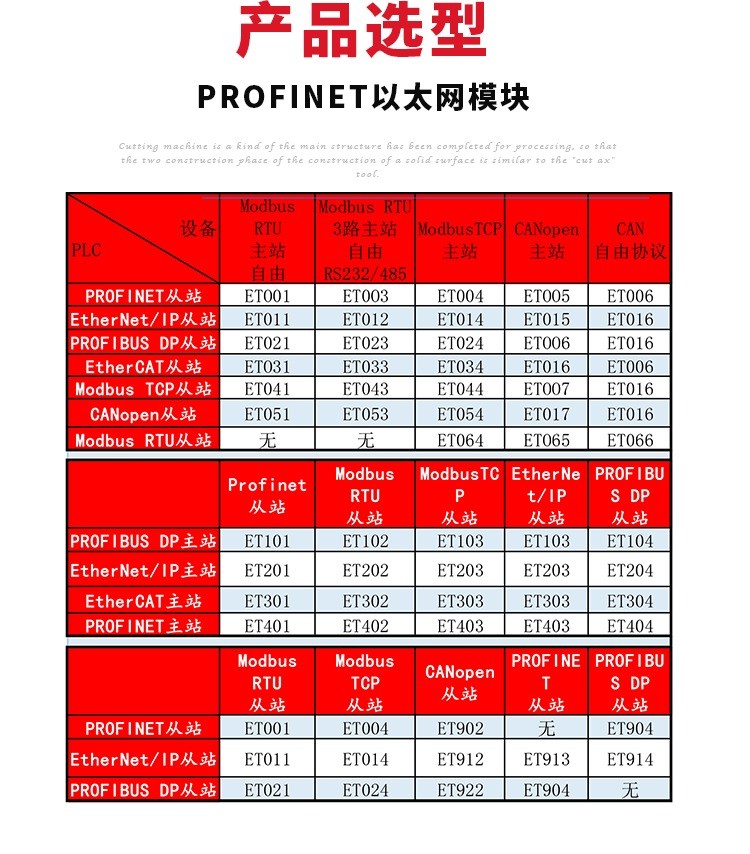

功能介绍

1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接触摸屏或上位机系统;CHNet外接24VDC电源供电。

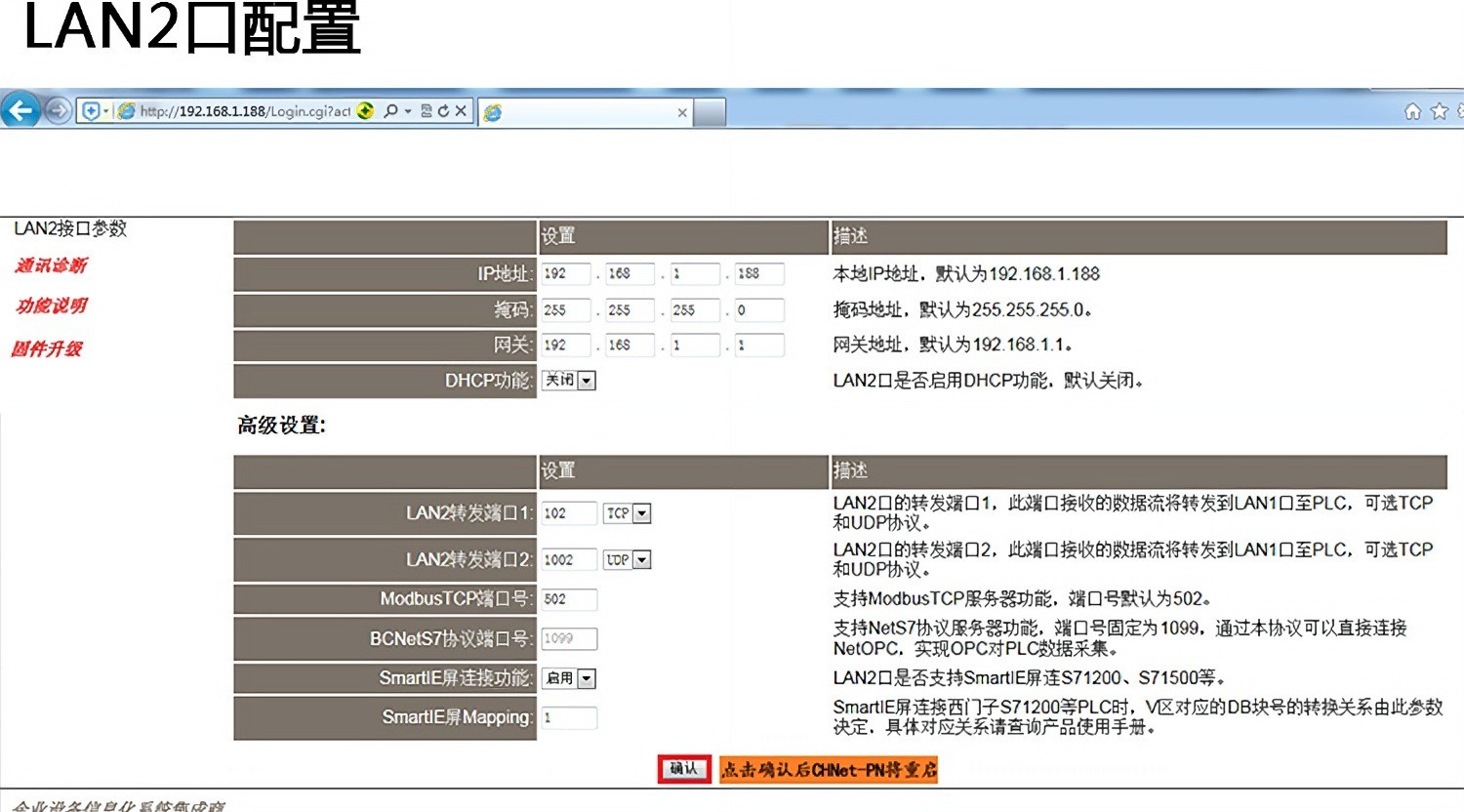

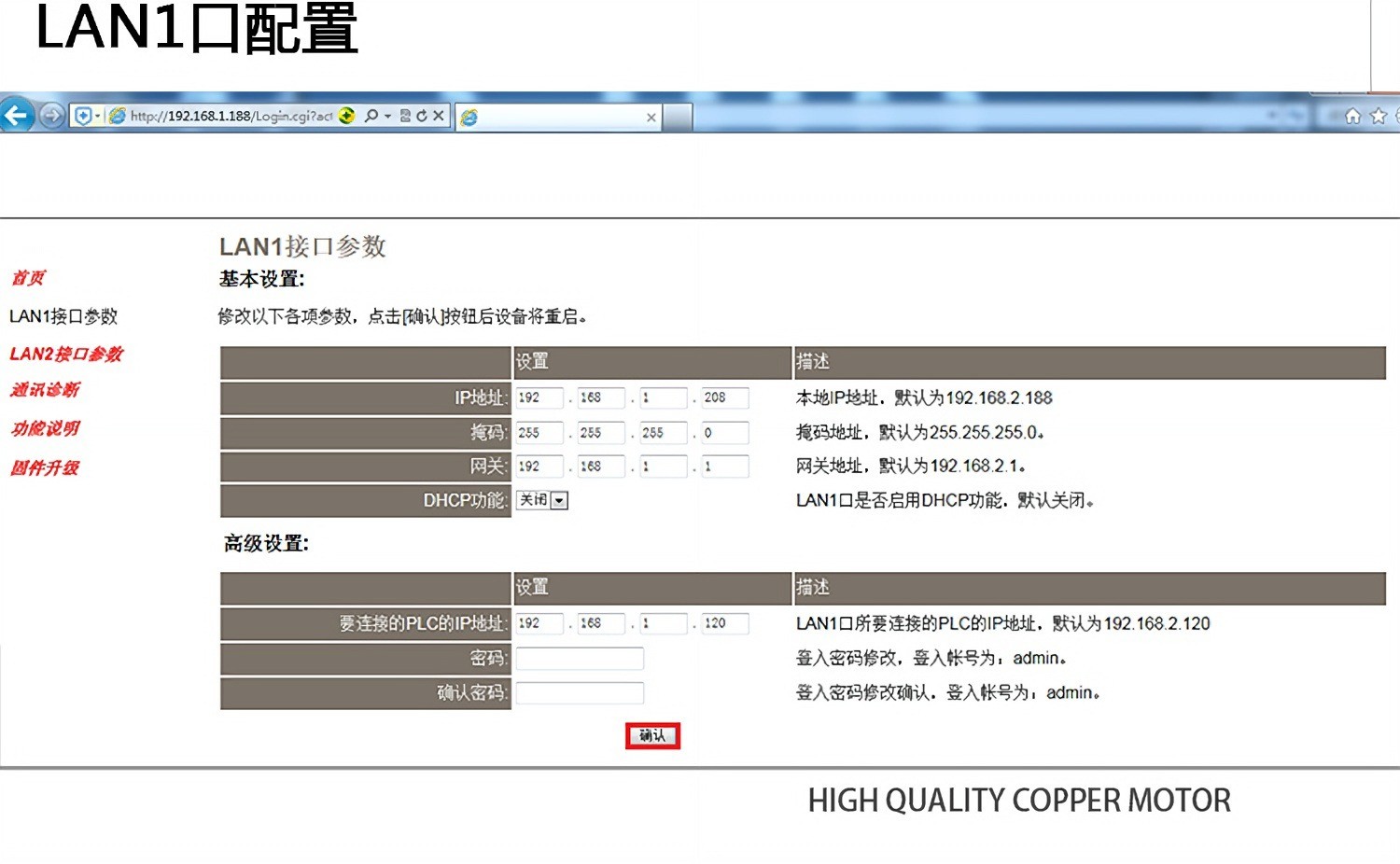

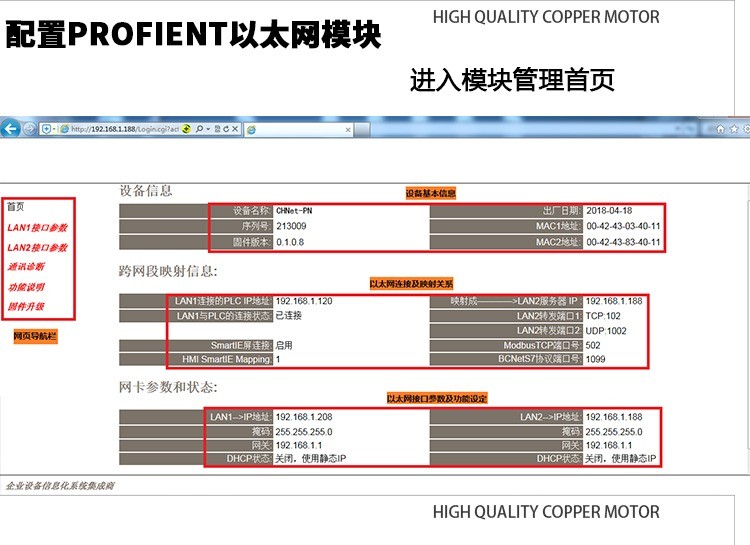

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过Device工具进行配置;可以任意从LAN1或LAN2口进行配置。

3、实现NAT功能,将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。

4、可实现SmartIE系列触摸屏连接S7-1200、S7-1500等PLC。

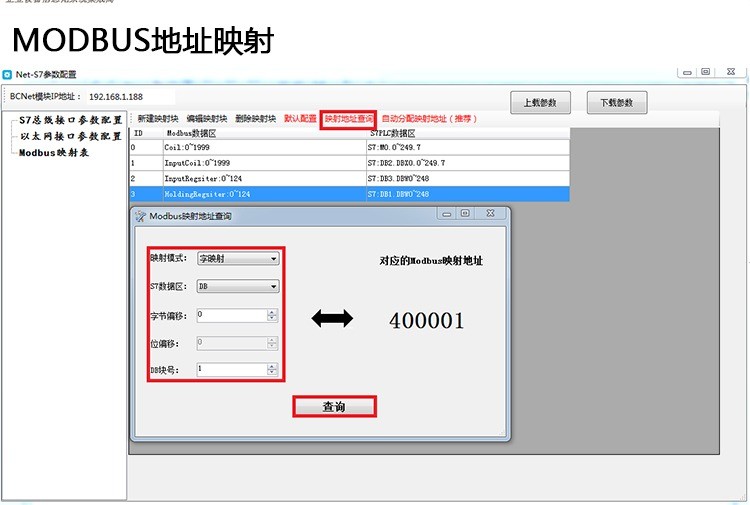

5、LAN2口可支持ModbusTCP服务器功能,可以将LAN1口连接的PLC映射成LAN2口的ModbusTCP服务器。

6、LAN2口可支持NetS7协议服务器功能,可以将LAN1口连接的PLC射成LAN2口的NetS7协议服务器,方便使用BCNetS7功能。

7、支持可达32个的LAN2/LAN1的服务器/客户机并发模型,LAN2口多可支持32个上位机访问。

8、采用NetS7协议或者ModbusTCP的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。
