三菱以太网模块

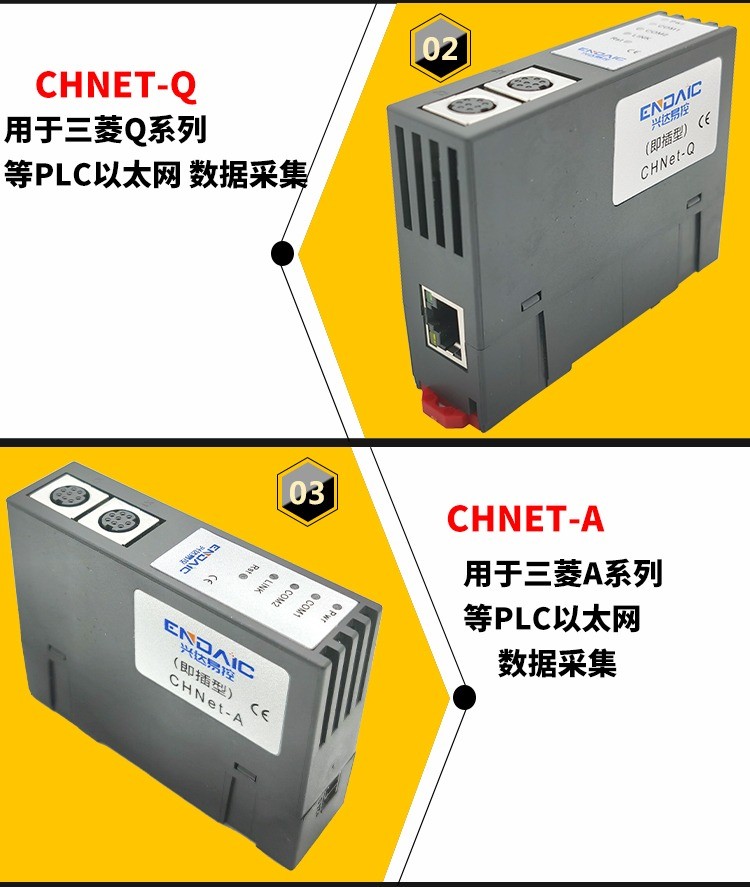

三菱Q系列转以太网

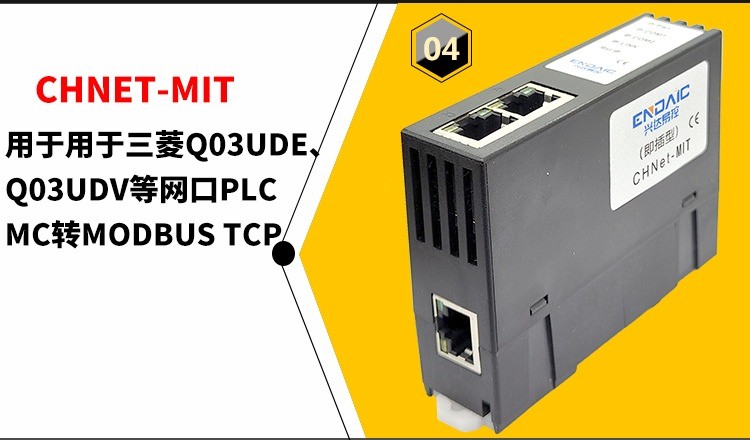

CHNet-MIT是一款高性能协议转换网关,用于三菱QO3UDE、QxxUDEH等,PLC无需编程进行以太网数据采集,MC协议转以太网非常方便构建生产管理系统。
CHNet-MIT具备LAN1、LAN2两个物理性接口,可将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。CHNet-MIT可将LAN1口的三菱MELSOFT协议自动映射成LAN2口的ModbusTCP协议和MC ( 3E帧)服务器。

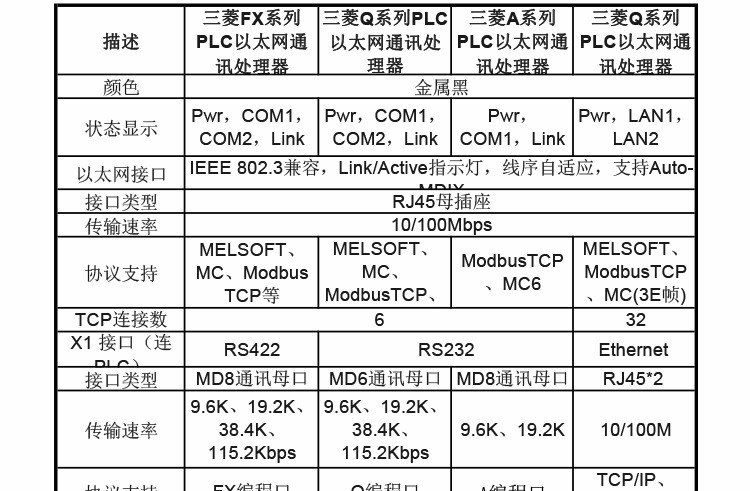

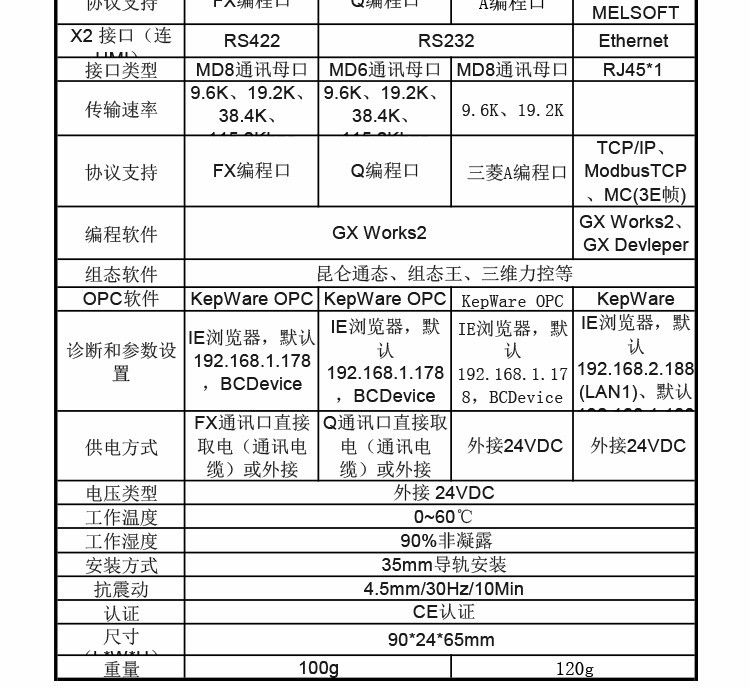

CHNet-MIT功能:
1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接触摸板或上位机系统;CHNet-MIT外接24VDC电源供电。

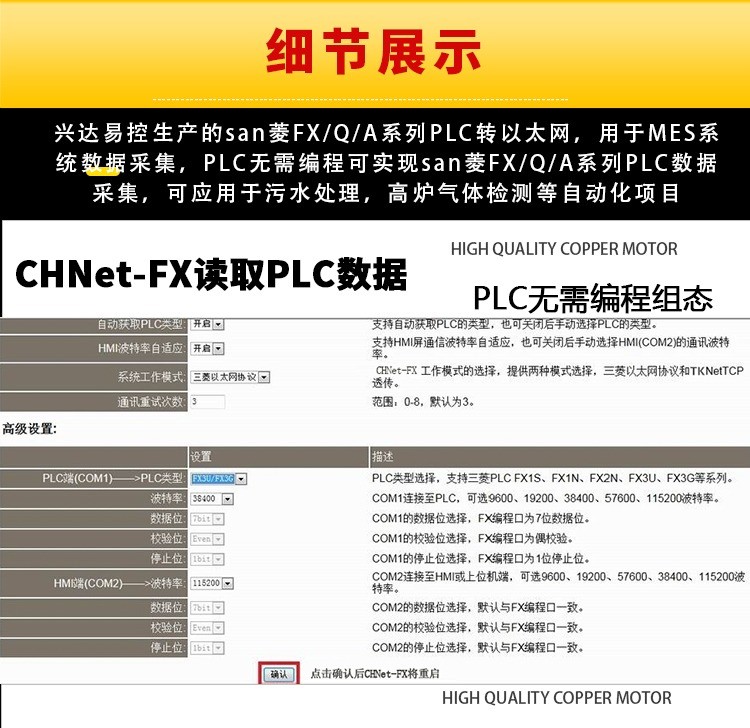

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过NetDevice工具进行配置;可以任意从LAN1或LAN2口进行配置。
3、实现三菱内部协议MELSOFT连接,可将MELSOFT协议映射成LAN2口的ModbusTCP和MC ( 3E帧)服务器,可在不配置三菱PLC的情况下,实现ModbusTCP和MC(3E)协议连接。
4、实现NAT功能,将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。
5、LAN2口可支持ModbusTCP服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的ModbusTCP服务器;Modbus和三菱PLC内部软元件的映射关系可自由编辑。
6、LAN2口可支持MC(3E帧)协议服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的MC ( 3E帧)协议服务器,方便OPC使用三菱以太网驱动功能。
7、LAN2口可支持32个上位机访问。
8、采用三菱MC (3E帧)协议或者ModbusTCP的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。
9、支持OPC通道的SCADA (上位组态软件)以OPC方式与PLC通讯。
10、支持用户侧通过以太网实现固件更新
