RS232/485转PROFINET网关
点击:809发布时间:2024-10-08

图片上传

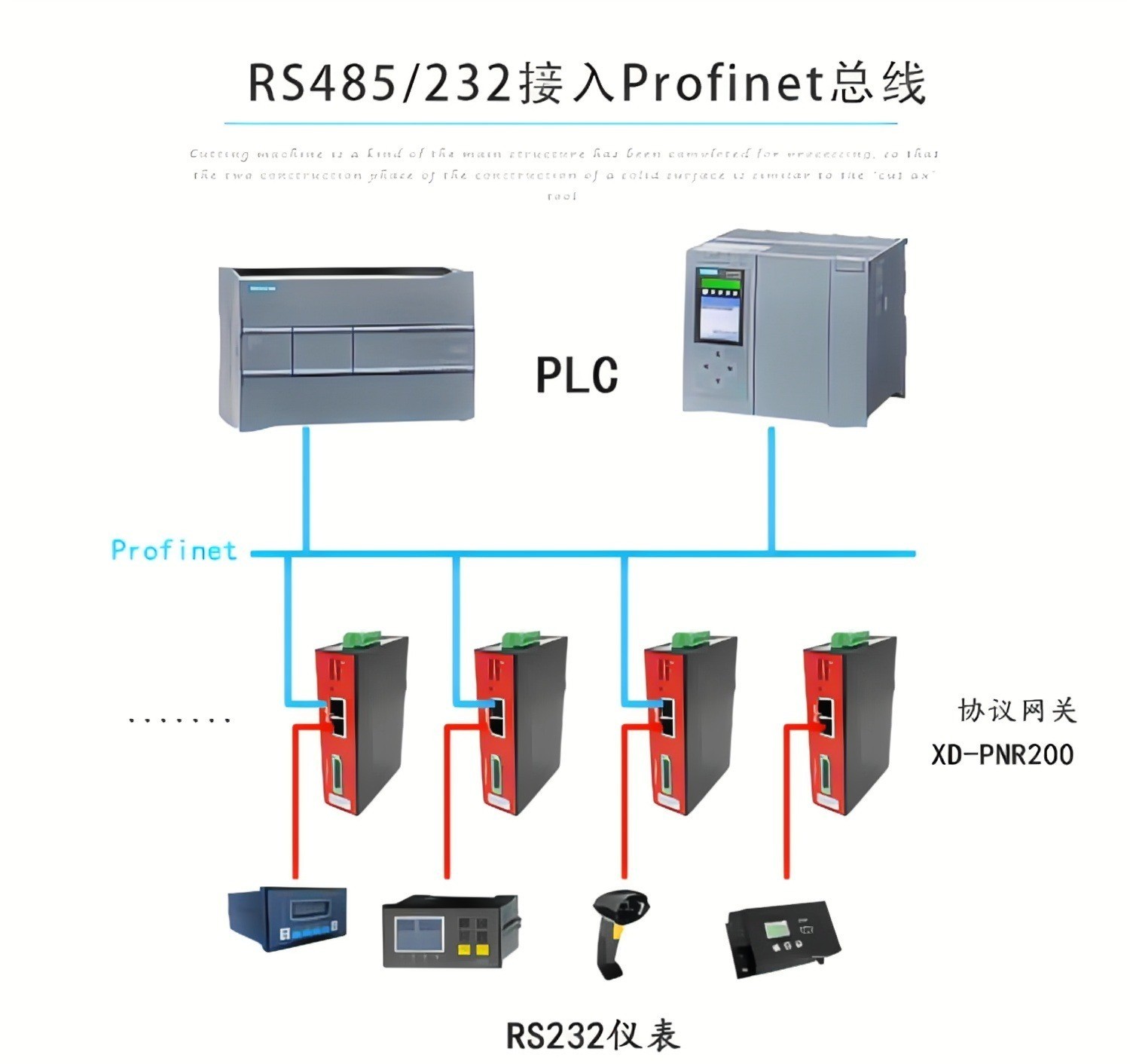

     RS485/232转PROFINET网XD-PNR100/200网关在PROFINET一侧是PROFINET IO 从站,能够实现RS232接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统,该网关为自由协议RS232转PROFINET网关,在串口一侧物理接口RS232,支持基于RS232的自由协议通信,RS232转PROFINET网桥可用于一对一集成RS232自由协议设备,满足各种串口设备仪表连接PROFINET网络,实现PROFINET控制器监控串口自由协议设备的技术要求。。

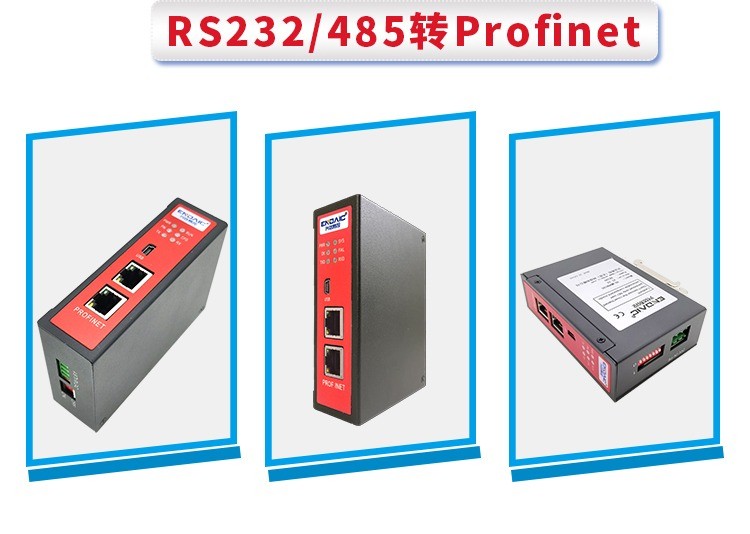

PNR100是485接口
PNR200是232接口

图片上传

   RS232转PROFINET网桥自由协议报文内容是通过主站S71500、S71200、CPU315-2PNDP、S7400等PLC的编程实现。基于时间的周期发送控制不需编程,可在主站配置(如博图、STEP7)中选择不同周期间隔的发送;基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式(发收发收、发发、收发收发、收收)。

支持标准的 PROFINET I/O 协议

1、PROFINET 支持最大的输入字节数为 1440 字节,最大的输出字节为 1440字节;

2、主从模式下最大支持添加 500 个交换命令;

3、 生产者消费者模式最大支持添加 1000 个交换命令,元素最大支持 2000 个;

4、支持波特率:1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。

5、工作方式:RS485半双工;RS232全双工

校验方式:无、奇、偶;数据位:7、8、9 位停止位:1 位、2 位

6、供电:24VDC(±5%),最大功率 3.5W

7、工作环境温度:-25~55℃,湿度≤95%/8、外形尺寸:34mm(宽)×110mm(高)×70mm(厚)

9、安装方式:35mm 导轨

10、 防护等级:IP20
