MODBUS RTU转PROFINET XD-PN704快速配置案例

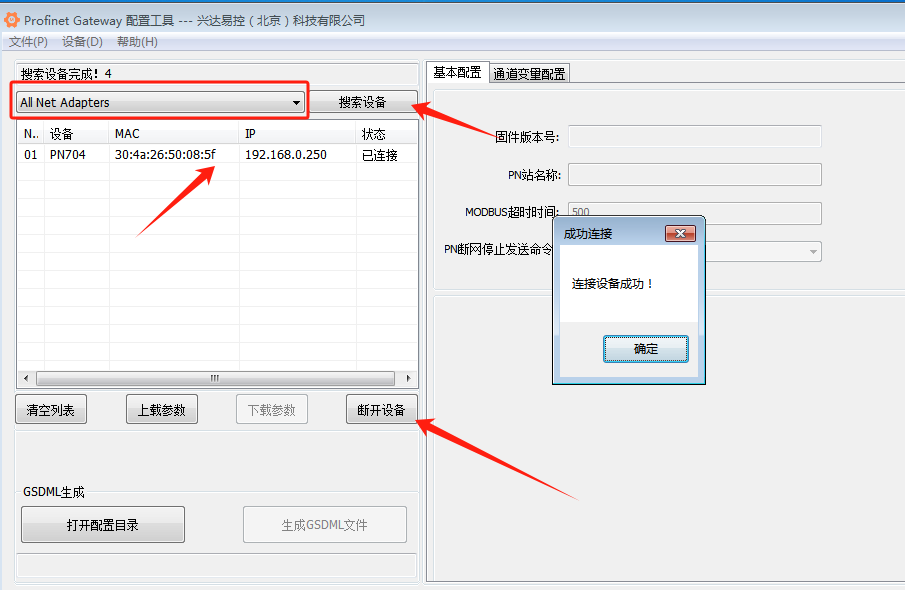

1、打开 兴达易控_MODBUS转PROFINET配置工具 点击搜索设备 搜索完成后选中设备点击连接设备：

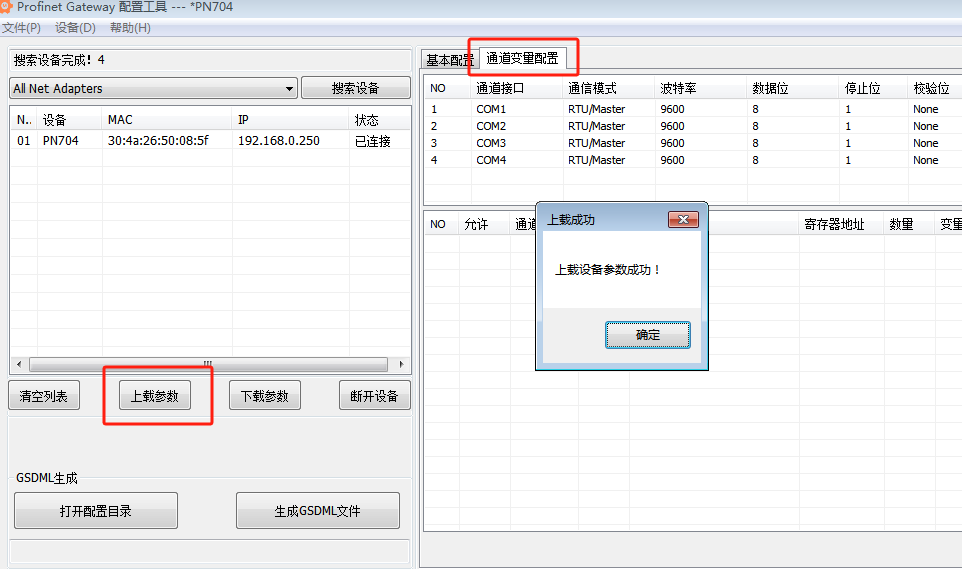

2、连接设备成功后点击上载参数，上载成功后进去到“通道变量配置”里：

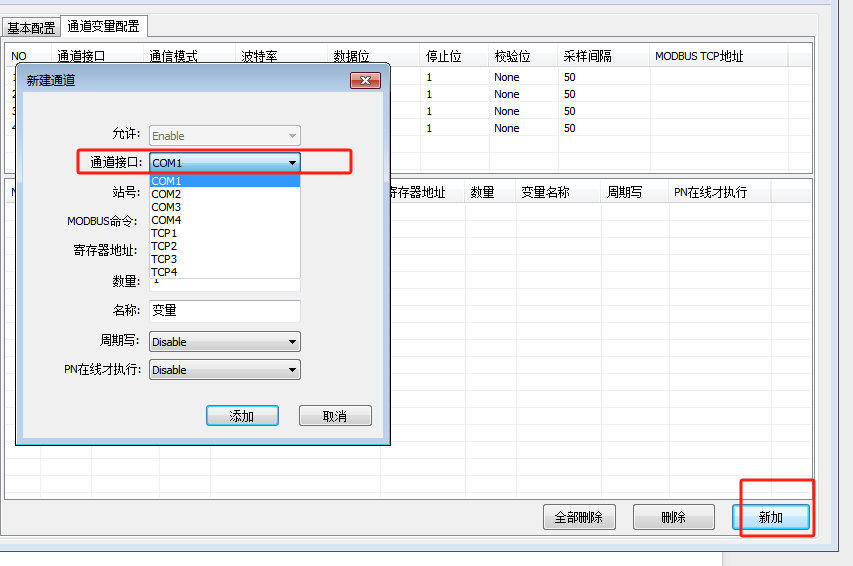

3、点击右下角新加 进入新建通道里首先选择通道接口（本案例接的是通道1所以下图选择COM1）:

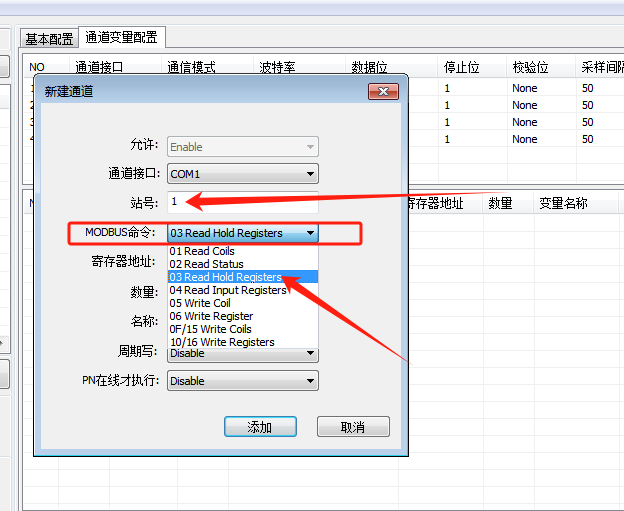

4、modbus命令这里通常选择的是03功能码来进行读数据。站号下图案例用的是1（站号是根据实际情况填写的）：

5、寄存器地址（起始地址）数量（要读的寄存器数量）参数选择完成后点击添加，下图仅供参考用户需根据实际应用来配置：

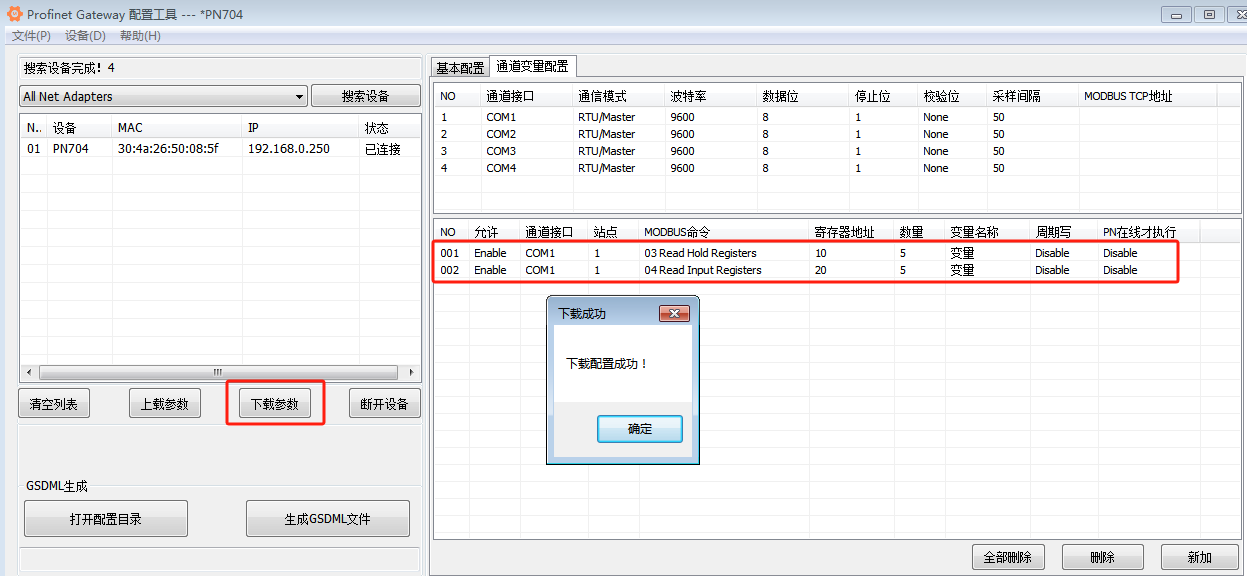

6、根据同样的方式再添加一条写寄存器指令，然后点击下载参数：

7、下载参数成功后点击生成GSDML文件，生成成功点击打开配置目录，找到GSD文件所在文件夹 复制文件夹路径 然后去到博图安装：

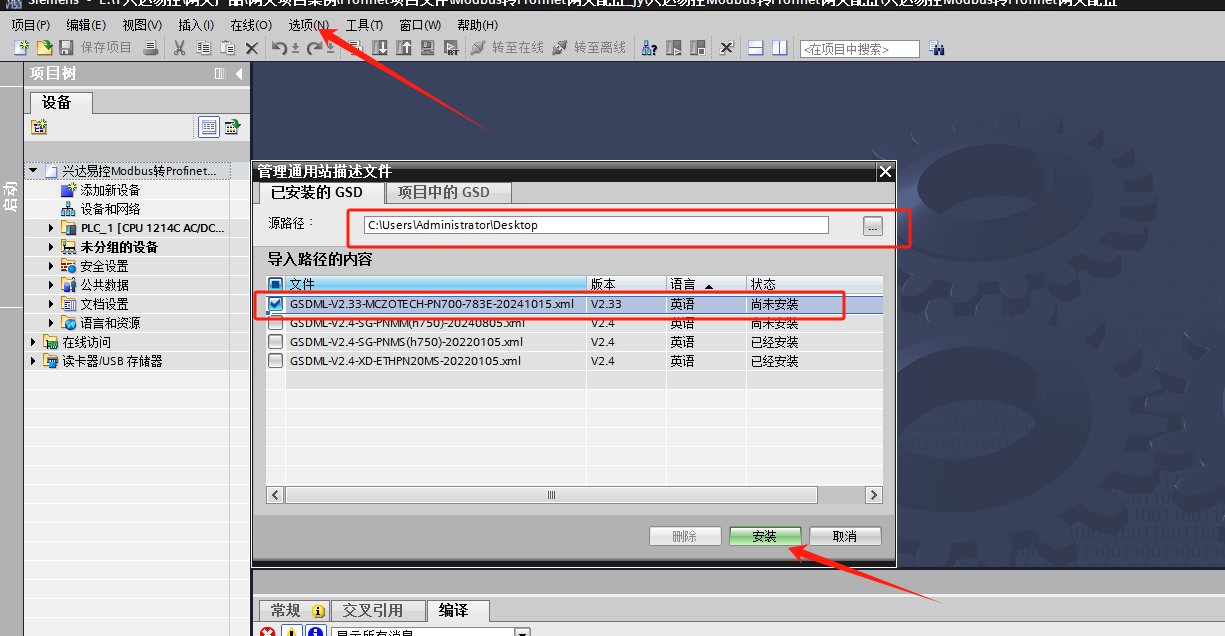

8、在博图创建新项目 进入项目以后点击导航栏“选项”进入到管理通用站描述文件，选择GSD所在文件夹，选中GSD文件点击安装：

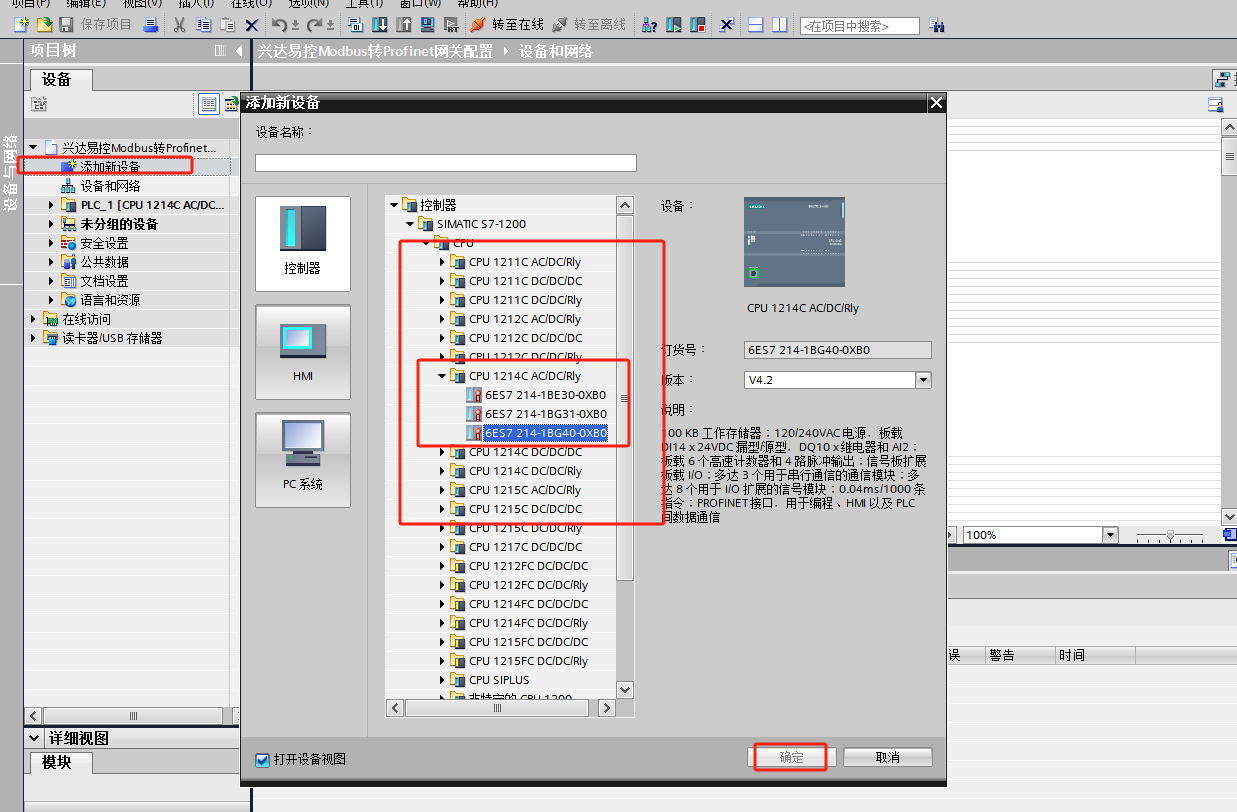

9、安装完GSD文件在左侧项目树点击“添加新设备”选择PLC型号点击确认：

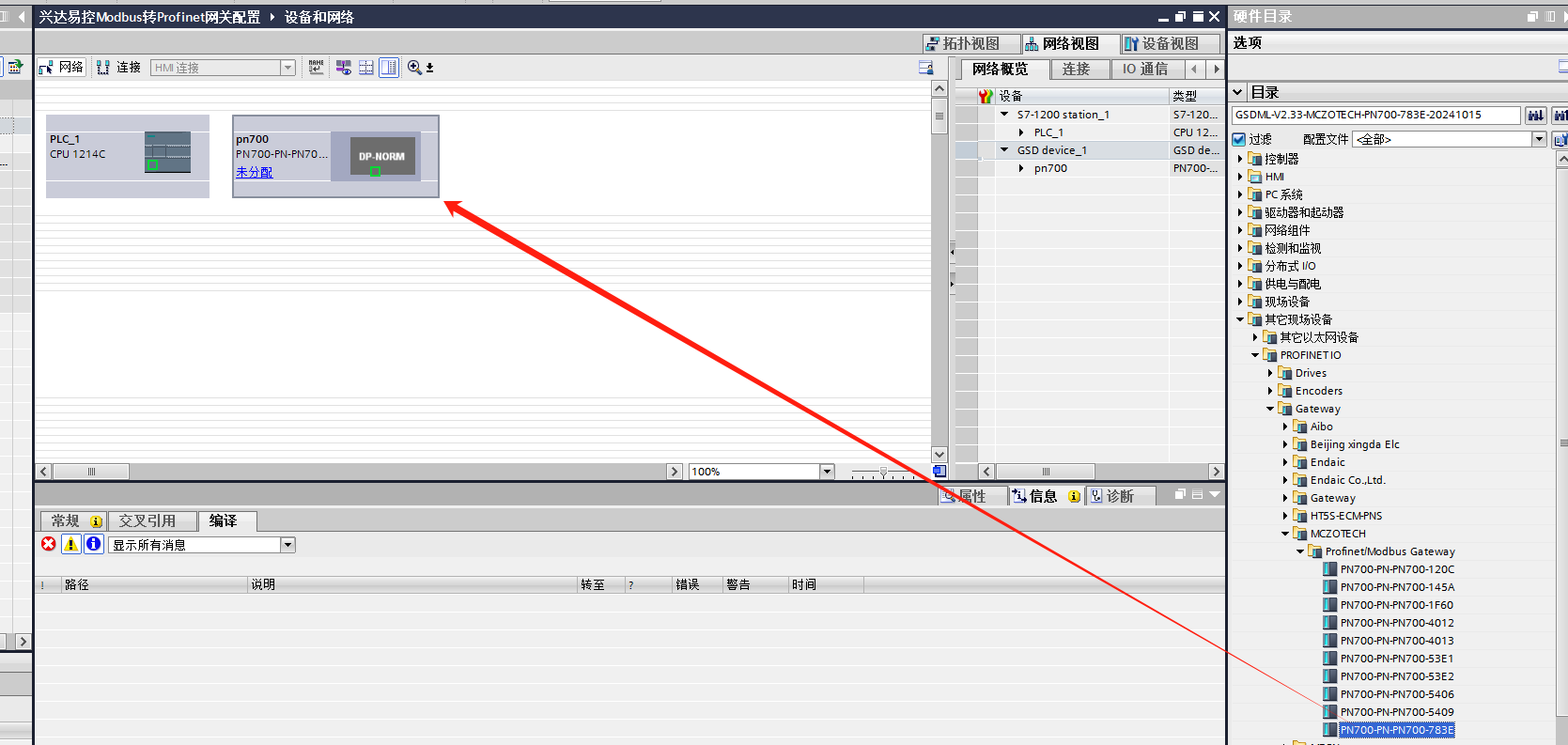

10、添加完PLC进入到“设备和网络”在右侧目录找到安装好的GSD文件，双击添加到组态页面:

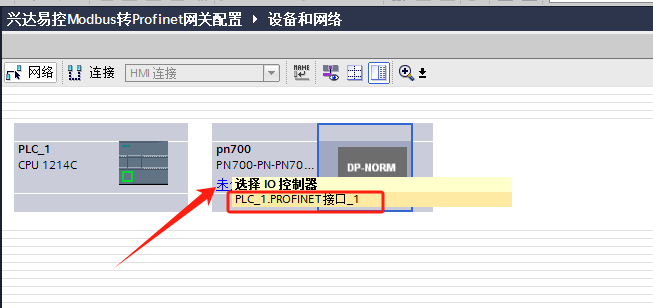

11、点击模块“未分配”选择IO控制器“PLC 1.PROFINET接口_1”进行与plc连接：

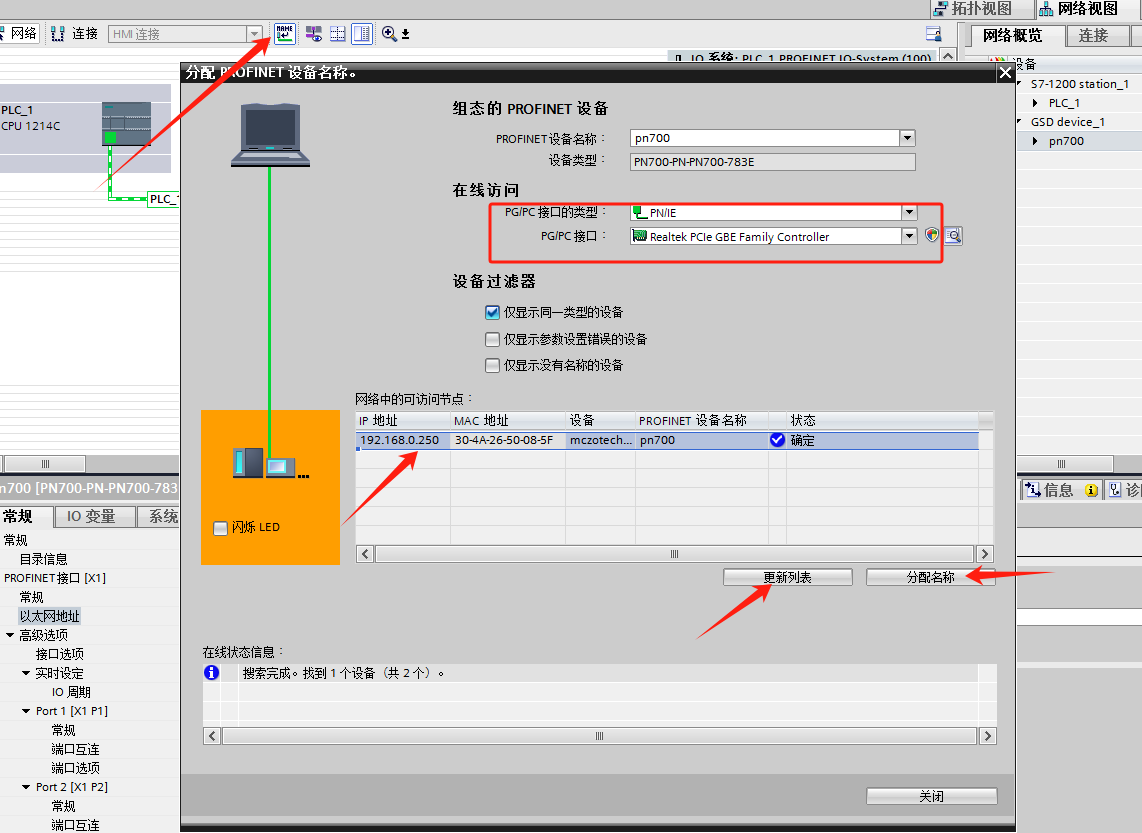

12、点击分配设备名称，选择接口类型  更新列表选中搜索到的设备点击“分配名称”：

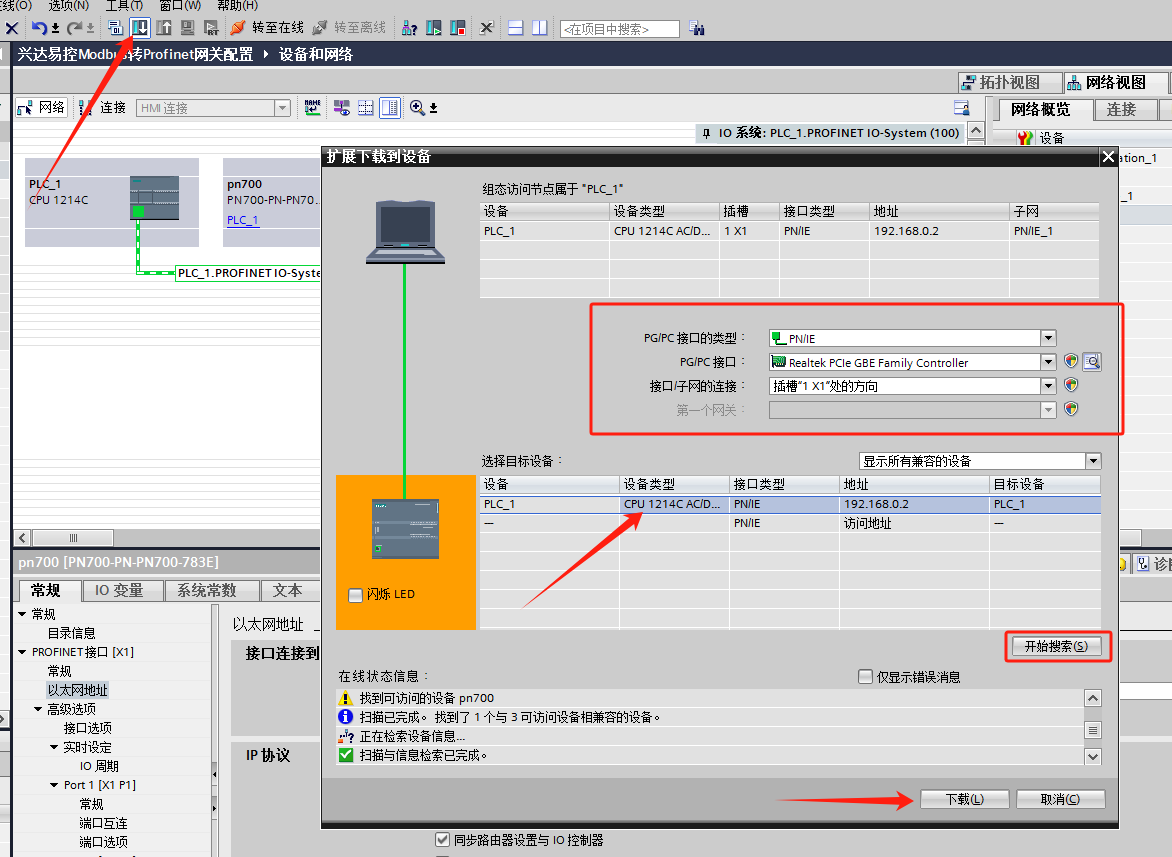

13、点击下载 选择接口类型“开始搜索”选中搜到的设备点击下载：

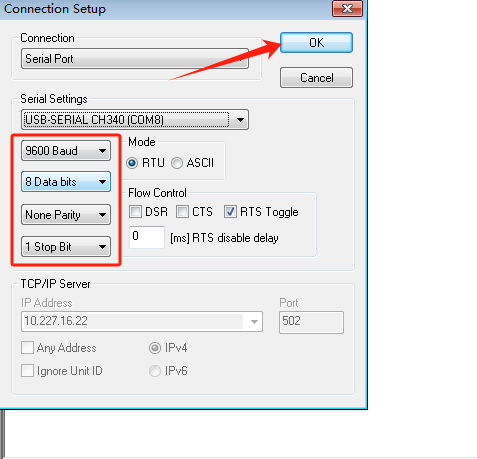

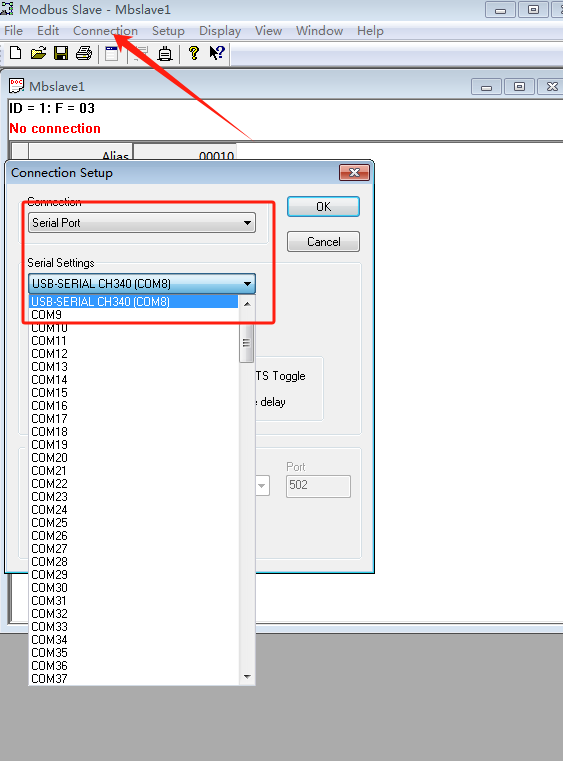

14、打开Modbus Slave测试软件，点击connection进入串口参数配置，选择串口更改波特率和格式点击OK:

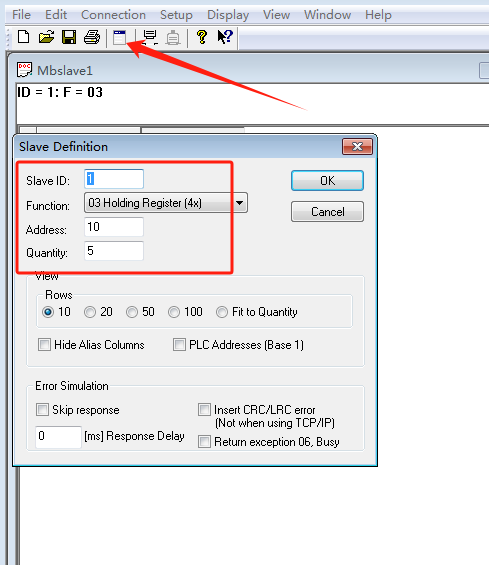

15、点击进入 Setup 配置站地址 功能码  起始地址  寄存器数量点击OK：

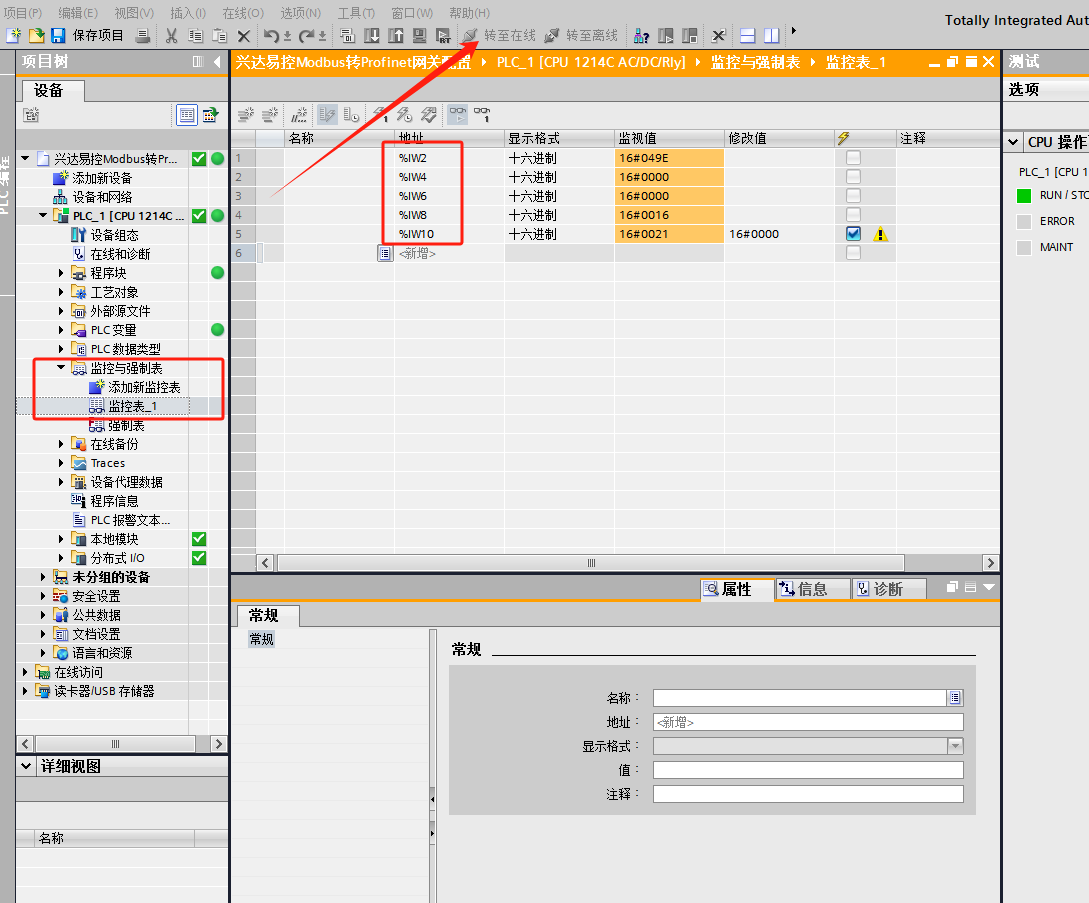

16、点击“转至在线”找到监控与强制表“添加新监控表”填写插槽I地址进行监控：

17、在Modbus Slave测试软件 给的数值在博图监控表里实时监控到了，这样我们就完成了modbus转profinet数据交换的快速配置：
