Modbus RTU转Profinet接4台流量器配置案例
点击:176发布时间:2024-11-13
1、首先打开modbus rtu转profinet配置工具选择本机网卡搜索设备点击搜索到的设备 进行设备连接:

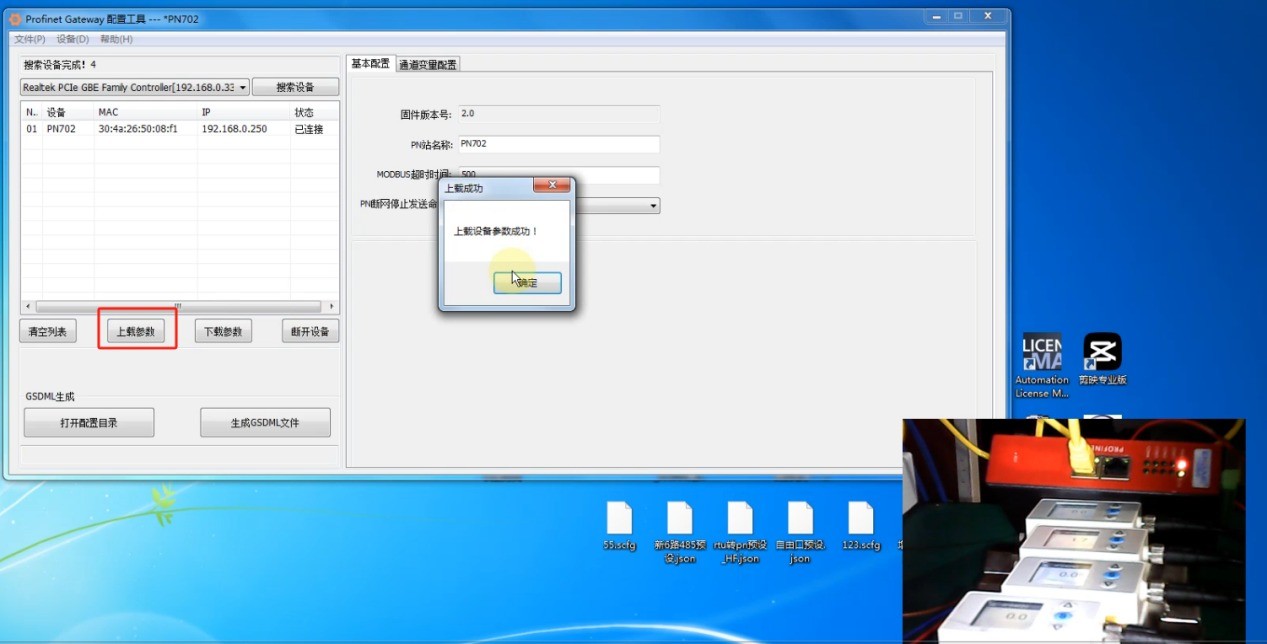

2、设备连接成功后点击上传参数:

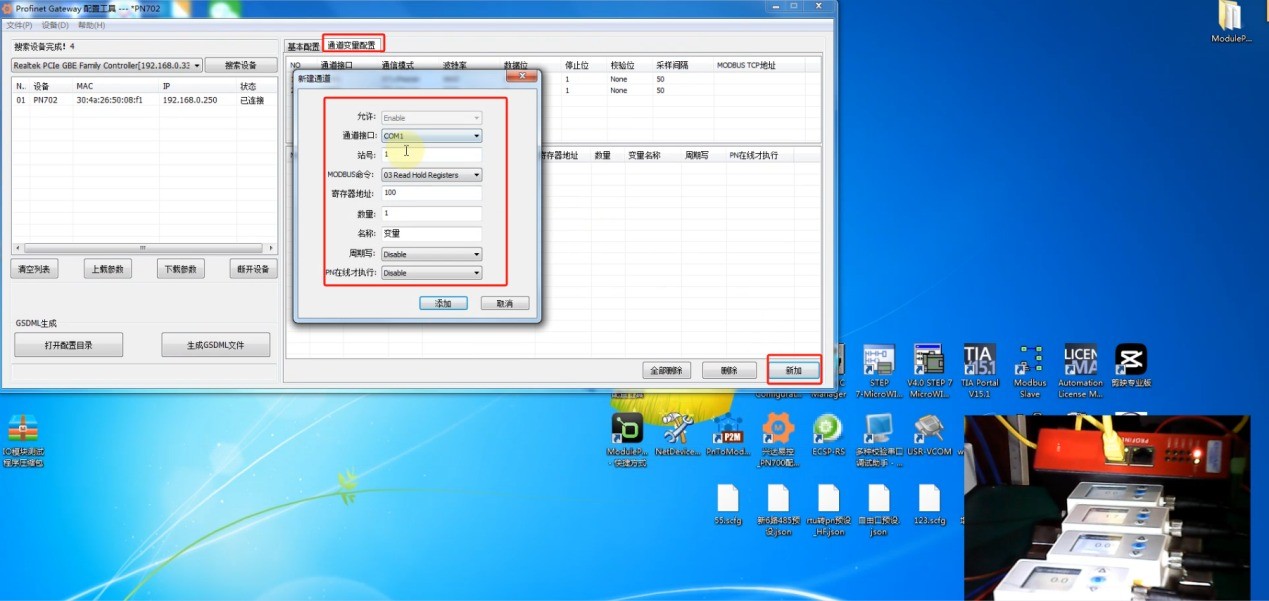

3、点击进入通道变量配置 点击‘新加’修改站地址 寄存器地址 寄存器数量,本案例流量器的站地址是1 寄存器地址是0 数量1:因为连接4台流量器所以需要依次添加4条通道设置,站地址从1~4寄存器地址和数量都一样:

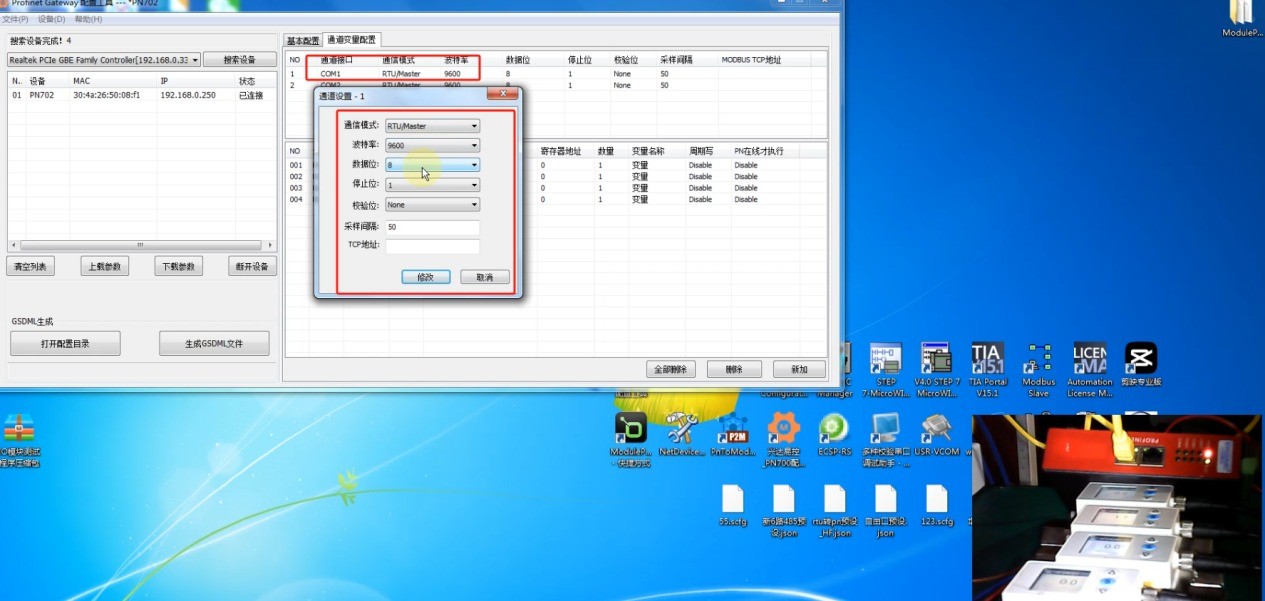

4、点击COM1用来修改波特率 起始位 校验位和停止位:

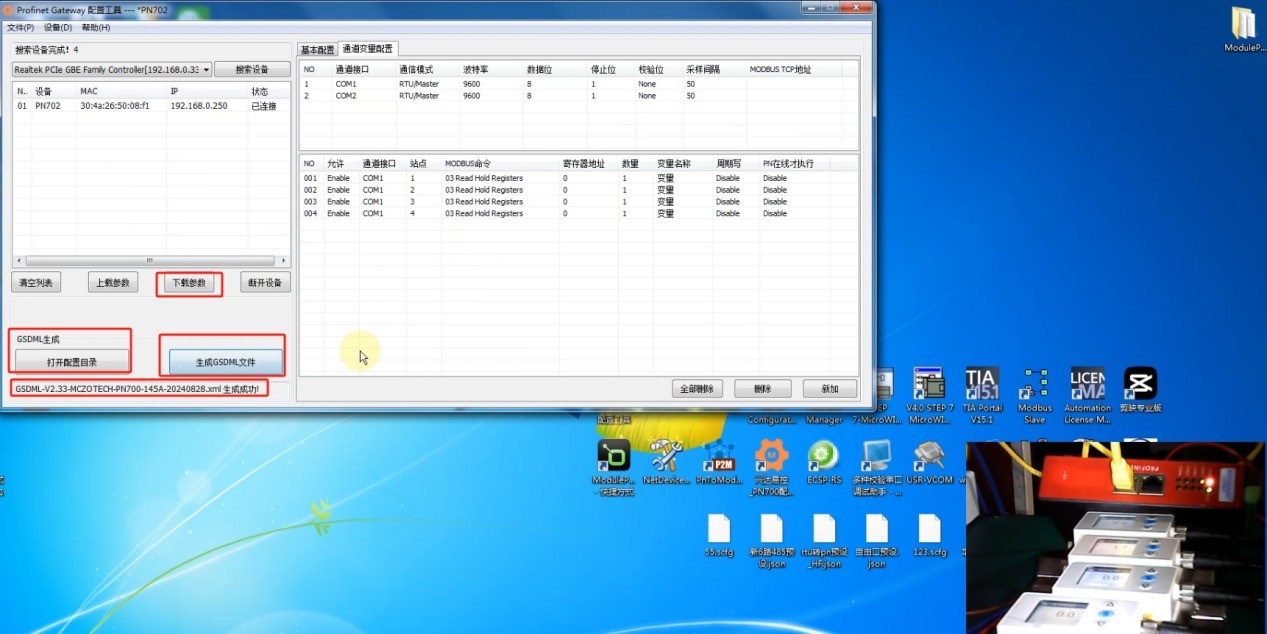

5、配置完成后下载参数 然后生成GSD文件,打开配置目录找到GSD文件 拉出到桌面:

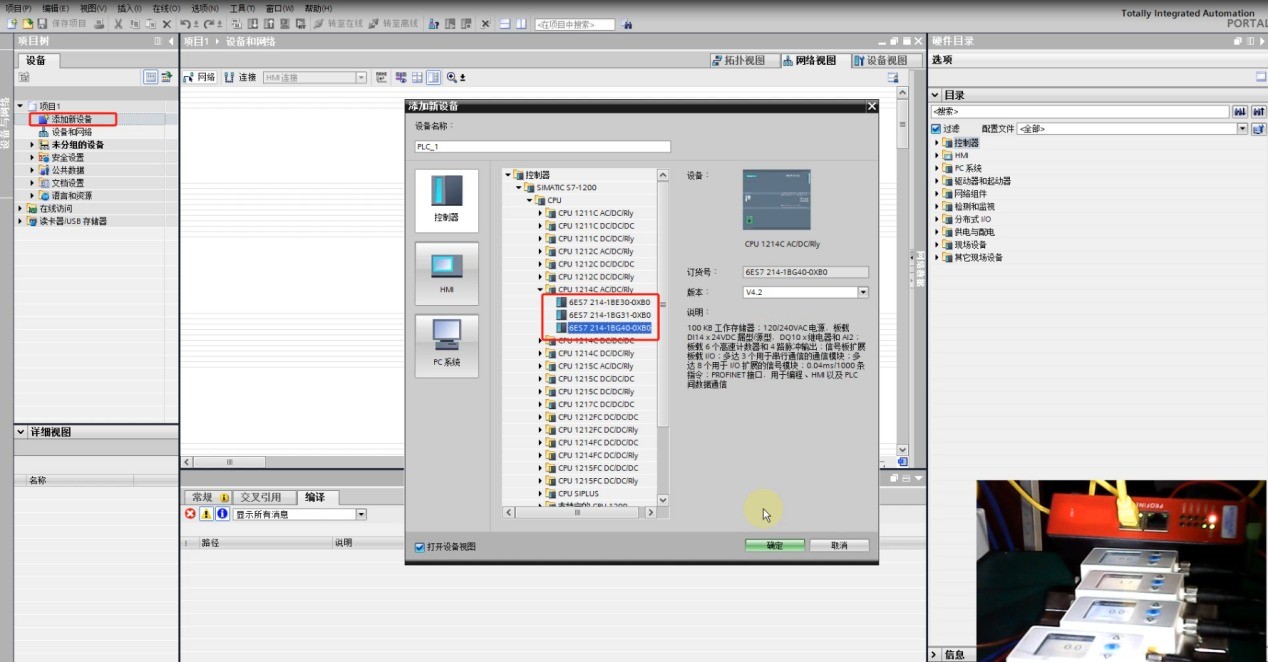

6、打开博图配置软件 添加新设备 选择PLC型号:

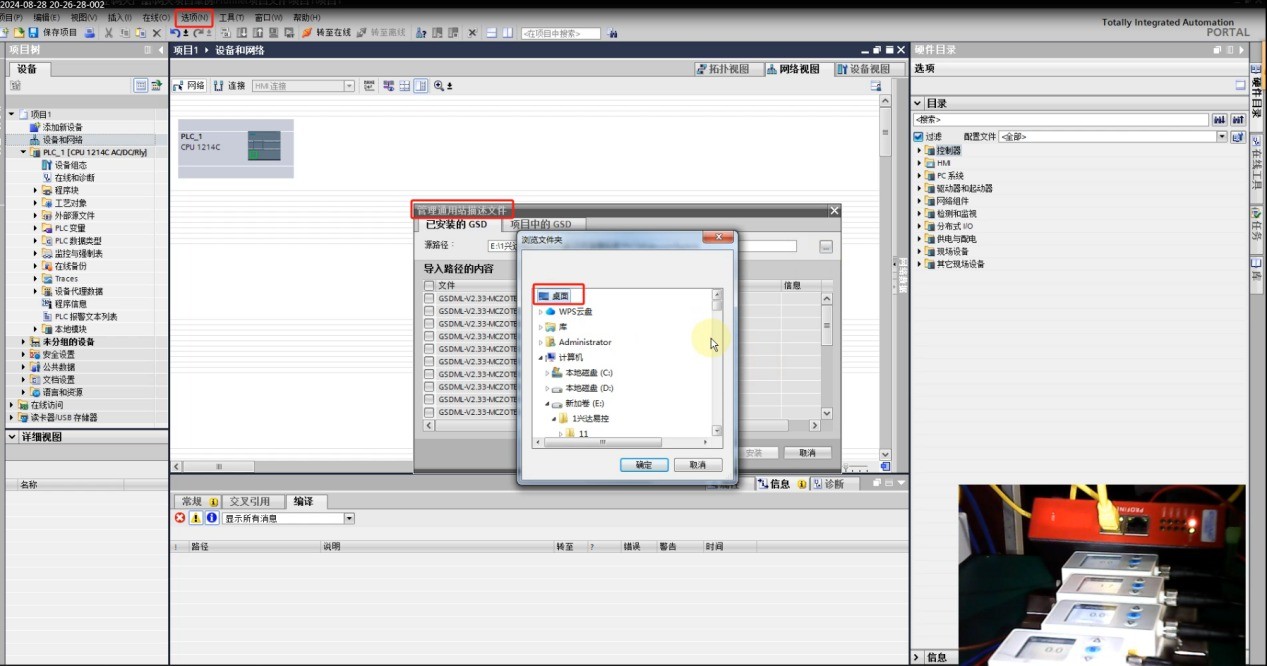

7、点击目录选项找到管理通用站描述文件 选择源路径为桌面:

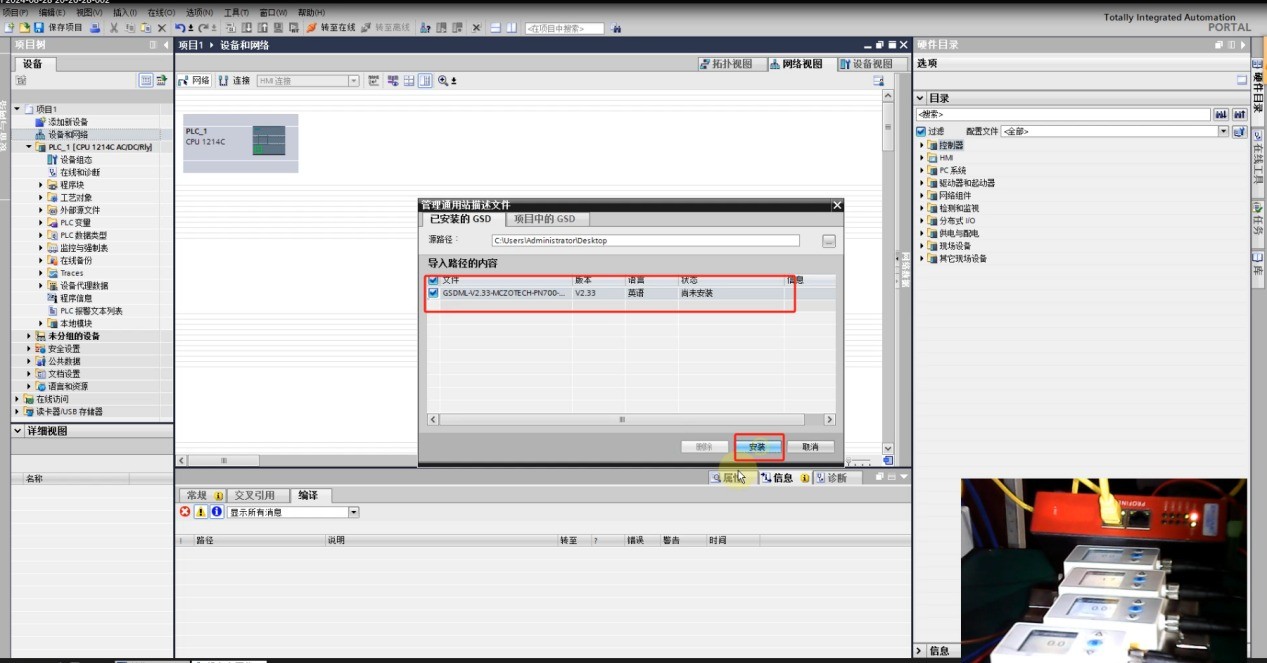

8、选择GSD文件点击安装:

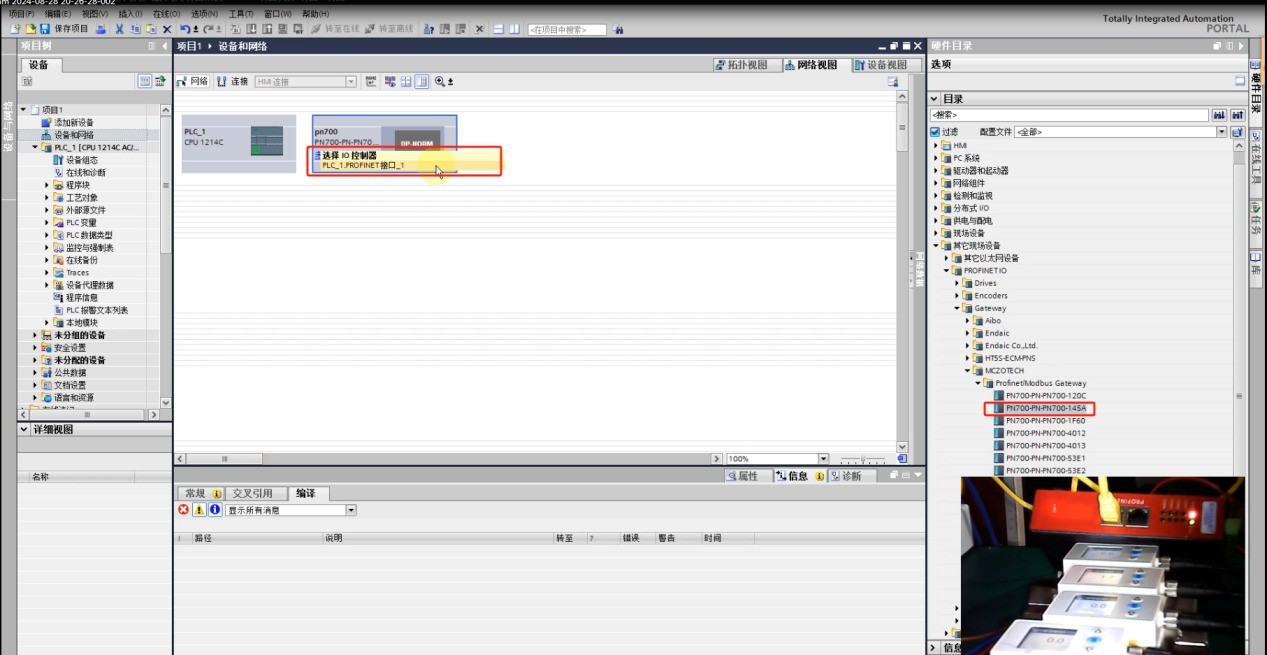

9、进入到组态页面在右侧硬件目录里找到GSD文件双击添加到组态页面进行组态:

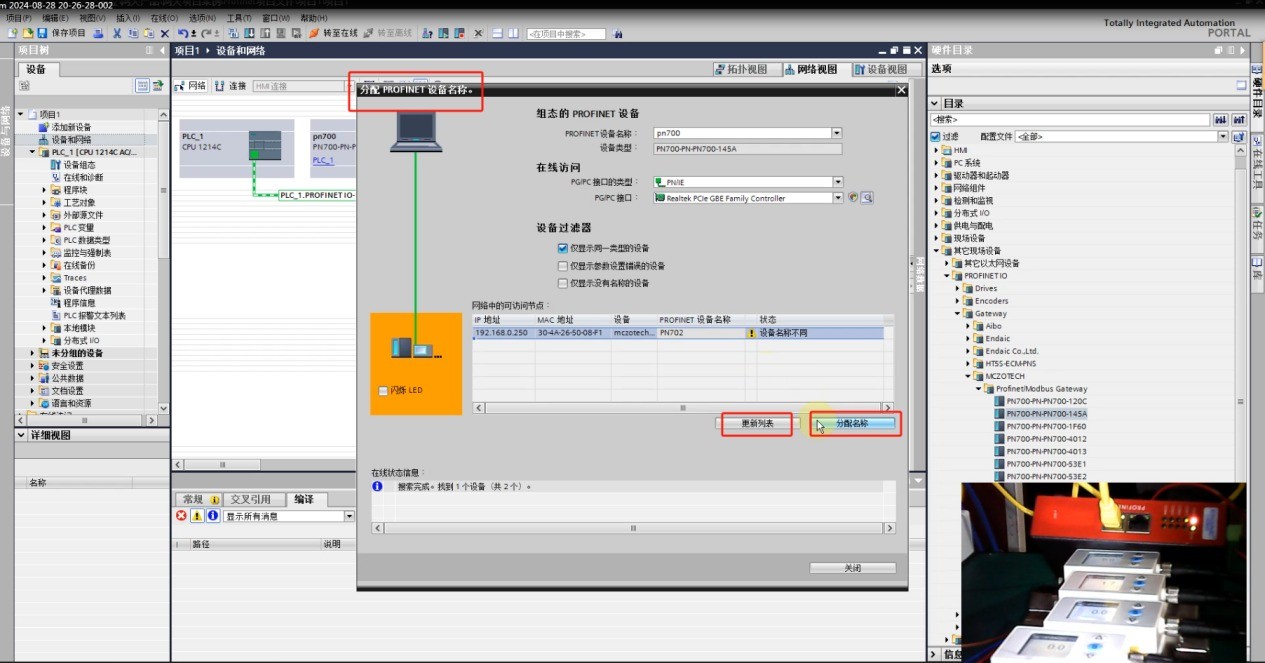

10、右击硬件点击分配Profinet设备名称,点击更新列表, 选中点击分配名称:

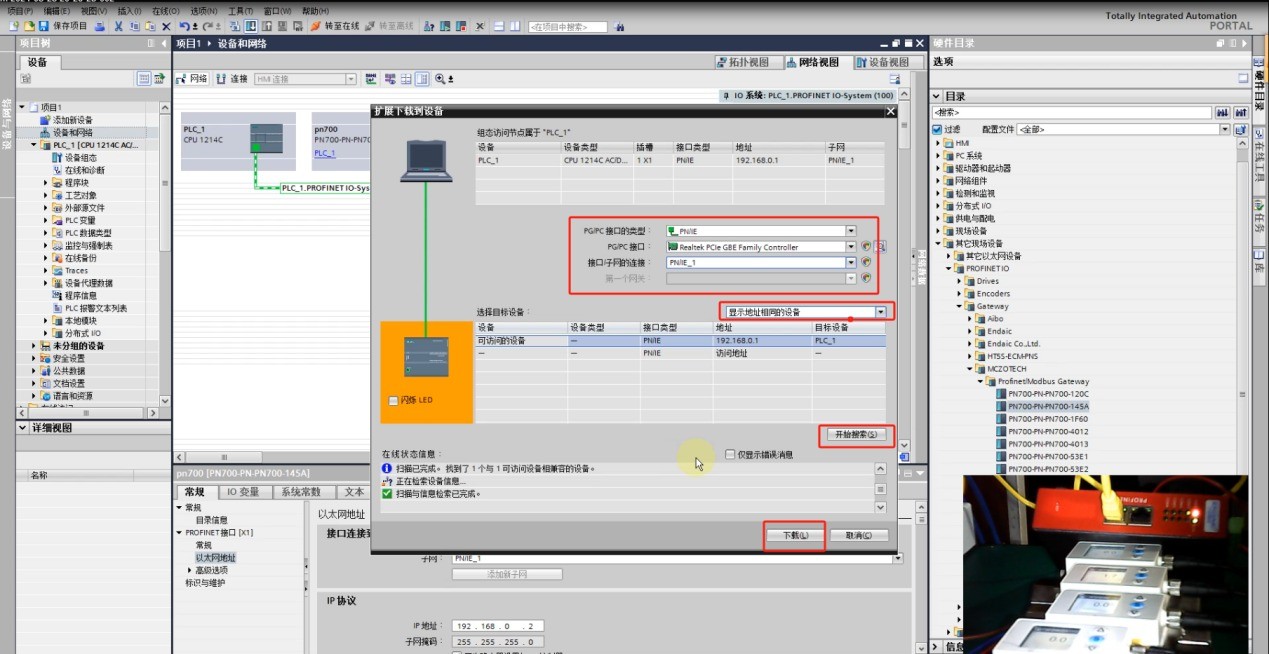

11、分配完设备名称以后直接点击下载,进入下载界面选择本机网卡 接口/子网的连接 开始搜索设备,搜索完成选中点击下载:

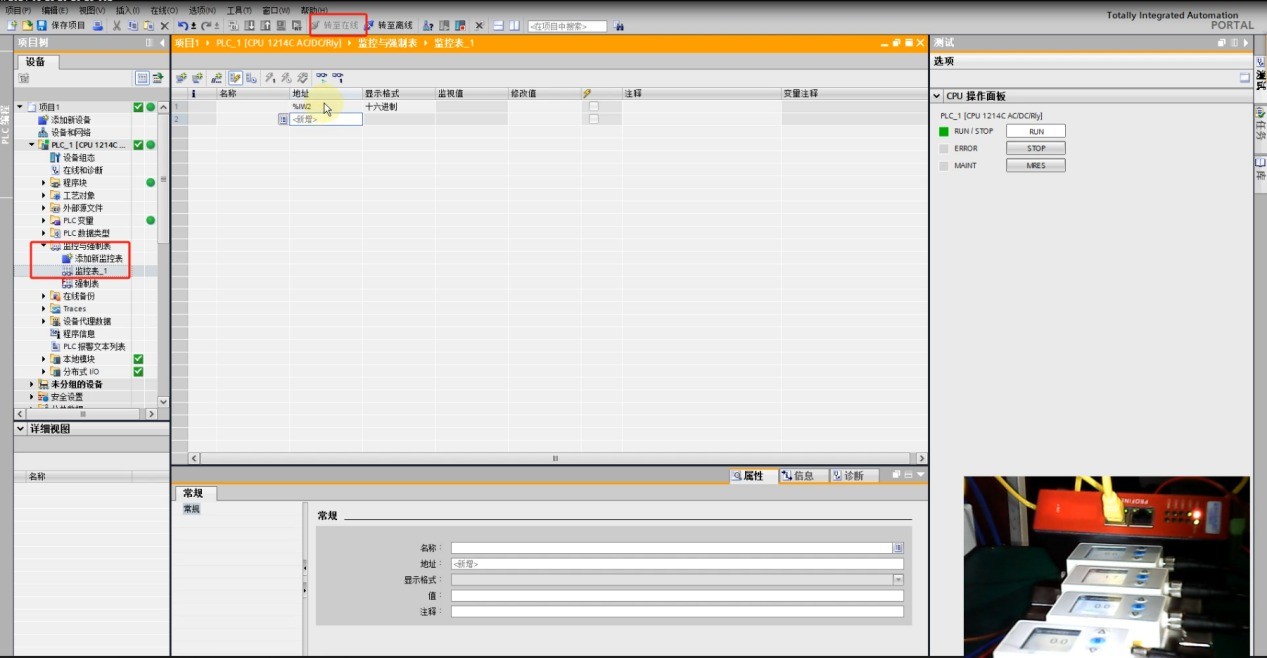

12、转至在线添加新的监控表输入地址IW2往下拖拽:
13、点击监控,开始监控实时数据,本张图片选择了其中一个流量器进行通水调试,我们可以看到流量器的数据实时的传送到监控表里:
