EtherCAT从转RS485/232自由口通讯
点击:242发布时间:2024-11-18

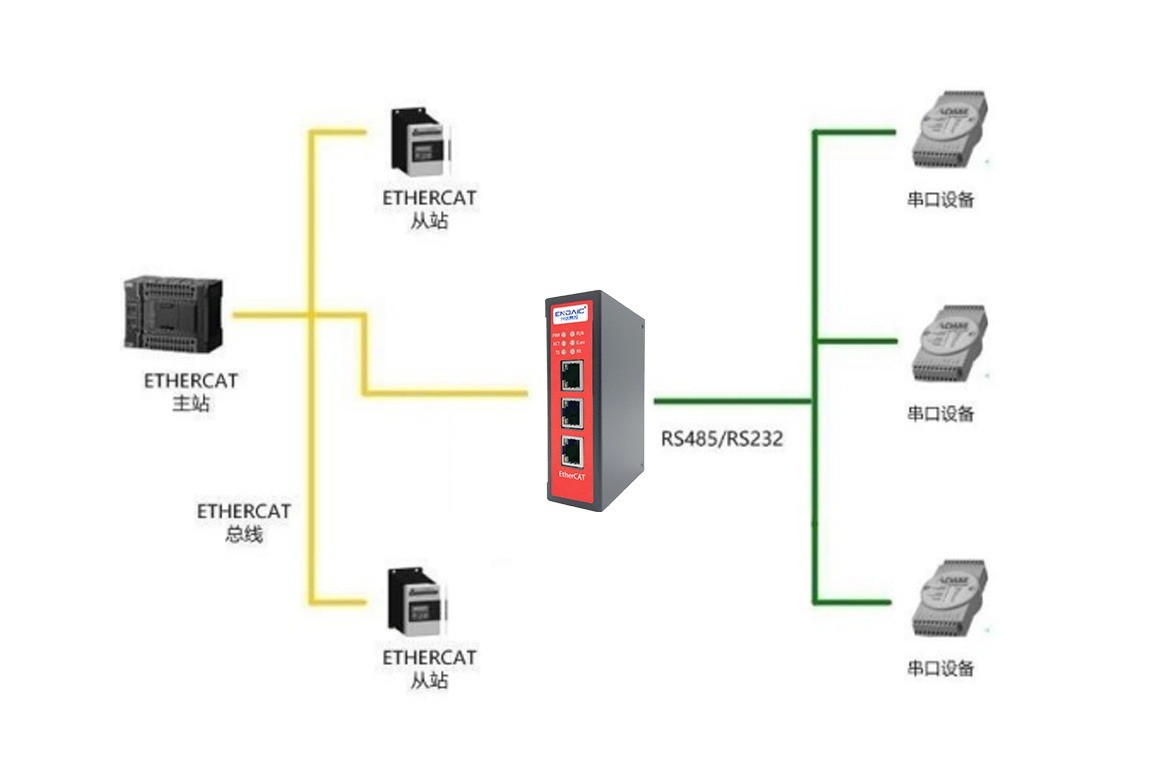

XD-RSEC100/200是自主开发的ETHERCAT从端通信网关。该产品的主要功能是将各种串行设备连接到以太网中。该网关连接到ETHERCAT总线,用作从站。该网关的串口支持MODBUS-RTU协议和RS自由协议

1、ETHERCAT 技术参数

●网关做为 ETHERCAT 网络的从站,可以连接倍福、欧姆龙、基恩士、汇川、

CODESYS 等厂家的 PLC。

●支持的最大 PDO 长度,inputs 和 outputs 各为 1024 字节。Input 和 output

的方向是主站方向,input 是主站输入,output 是主站输出。

2、 RS485/232 技术参数

●RS485/232 波特率可以选择:300、600、1200、2400、4800、9600、19.2K、

38.4K、57.6K、115.2K 等。

●字符格式及校验:8 位+无校验、8 位+偶校验、8 位+奇校验、7 位+偶校验、7 位+奇校验、8 位+地址/数据标记、7 位+2 停止位+无校验。

●自动定时发送功能,定时发送间隔时间从 1 毫秒到 10 秒可选。

3、MODBUS-RTU 技术参数

●网关支持网关的 MODBUS 支持 RS485 和 RS232 接口。

●网关的 MODBUS 波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、

115.2K,其它波特率可以定制。

●网关的 MODBUS 字符格式及校验位:8 位无校验+1 停止位、8 位+偶校验+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

●网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

●网关作为 MODBUS 从站,支持 04H、10H 号功能。


4、电气参数

●电源:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE

●工作环境:-25~55℃,湿度≤95%

●防护等级:IP20

●安装方式:35mm 导轨

●重量:500g


5、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
