EtherCAT从站
EtherCAT从转CAN
点击：143发布时间：2024-11-18
XD-ECS-CAN是自主研发的具有以太网从站功能的通信网关。该产品的主要功能是连接各种CAN总线和ETHERCAT网络。

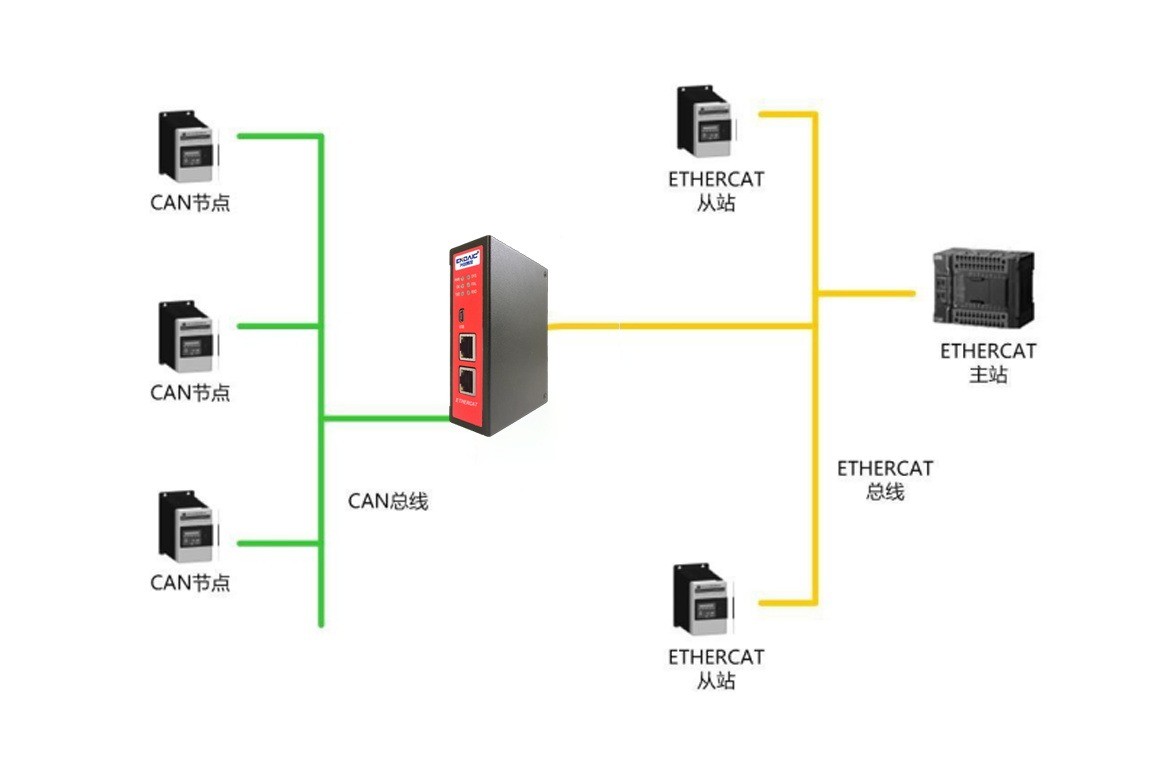

该网络作为从站连接到ETHERCAT总线，并连接到CAN总线，用于根据节点号进行读写。
1、技术参数
●1ETHERCAT 技术参数
●网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的 PLC。
●支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output
的方向是主站方向，input 是主站输入，output 是主站输出。
2、CAN 技术参数
●标准 CAN 2.0 A、2.0B 接口可选
●波特率：5K~1M 可选
●可以配置多条 CAN 的接收、发送报文
●网关自带终端电阻
3、电气参数
●电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
●工作环境：-25～55℃，湿度≤95%
●防护等级：IP20
●安装方式：35mm 导轨
●重量：500g
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
