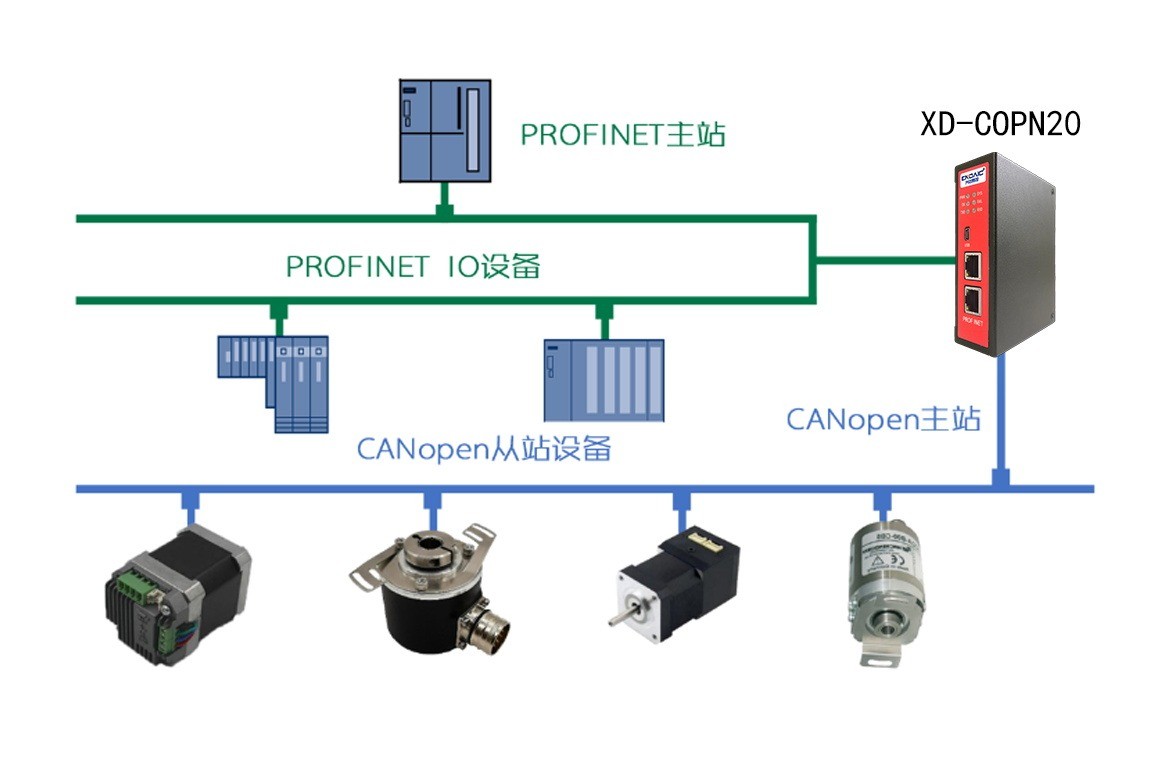

XD-PNCOM20可实现PROFINET网络与CANopen网络之间的数据通信,并可将CANopen网络连接到PROFINET网络。即将将CANopen设备连接到PROFINET网络。

1、技术指标

●XD-COPN20设备在 PROFINET 一侧为 PROFINET 从站,在 CANopen 一侧可以作为

CANopen 主站。

●支持标准的 PROFINET I/O 协议。

●PROFINET 支持的最多 16 个槽位,支持最大的输入字节数为 1440 字节,最大的输出字节为 1440 字节,输入输出字节的长度由 TIA Portal 设定。

2、支持的模块类型:

●001 byte Input 032 Dword input 004 Dword Output

●001 word Input 064 Dword input 008 Dword Output

●001 Dword input 128 Dword input 016 Dword Output

●002 Dword input 001 byte Output 032 Dword Output

●004 Dword input 001 word Output 064 Dword Output

●008 Dword input 001 Dword Output 128 Dword Output

●016 Dword input 002 Dword Output

●支持 CANopen 主站


3、CANopen 参数规格:

●支持波特率:10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s,其它波特率可以定制


4、电气参数

●供电:24VDC(±5%),

●最大功率 3.5W

●工作环境温度:-25~55℃,湿度≤95%

●防护等级:IP20

5、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
