CANopen主站

CANopen主站转Modbus RTU
点击:141发布时间:2024-11-18

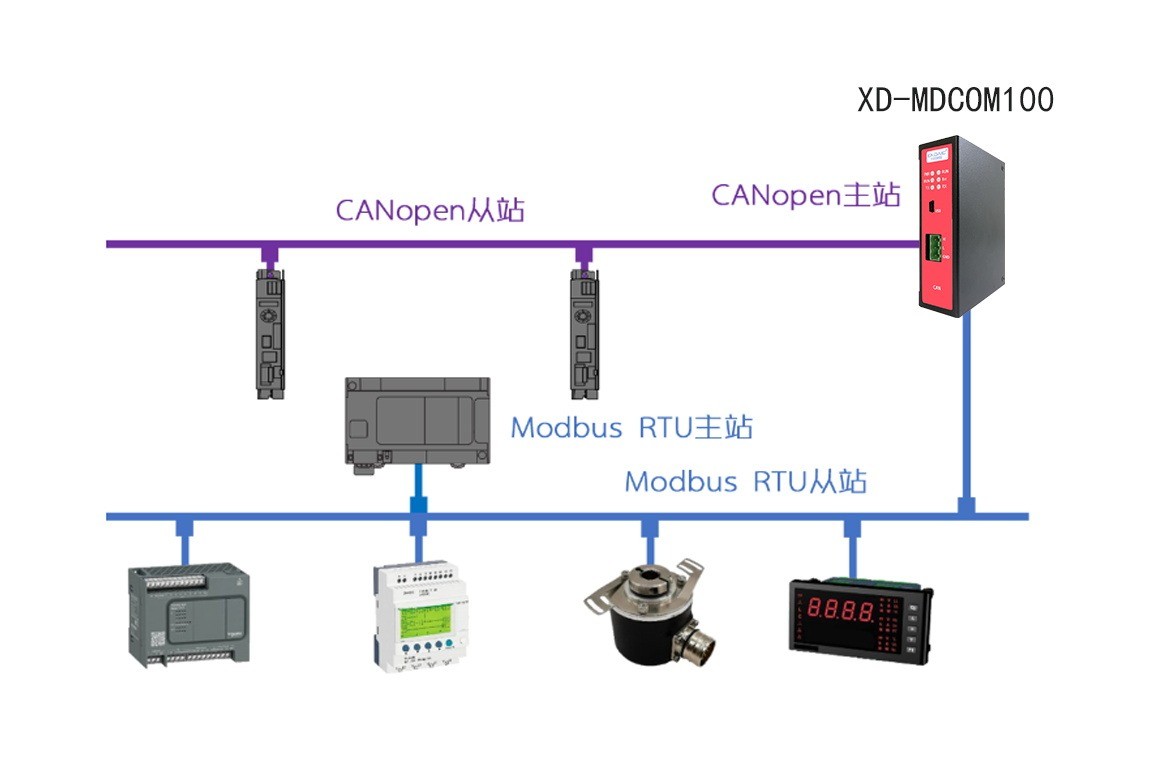

XD-MDCOM100可将CANopen设备和网络连接到Modbus RTU系统。该网关允许双向数据交换,允许将现有的低成本CANopen设备集成到Modbus RTU系统中,并向CANopen设备提供Modbus RTU数据以供使用。

1、产品特点

●应用广泛:本产品应用于支持CANopen 接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS 等等。

●配置简单:用户不必了解 CANopen 和 Modbus 细节,只需要参考手册,根据要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。

2、Modbus技术指标

在Modbus 测,该设备作为Modbus 从站运行;

支持波特率: 1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。

●工作方式:半双工

●校验方式:无、奇、偶数据位:7、8、9 位停止位:1 位、2 位


3、CANopen技术指标

●在CANopen 侧,该设备将作为支持 PDO 和 SDO 的CANopen NMT 主站。

●支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能;

●支持波特率:10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s,其它波特率可以定制.


4、电气参数

●供电:24VDC(±5%),最大功率 3.5W

●工作环境温度:-25~55℃,湿度≤95%

●防护等级:IP20


5、运行维护及注意事项

● 模块需防止重压,防止损坏;

● 模块需防止重击,以防器件损坏;

● 供电电压控制在手册的要求范围内,防止内部器件烧坏;

● 模块防止进水,防止内部器件损坏;

● 上电前请检查接线,防止接错损坏模块。
