EtherCAT 从站转 PROFINET在西门子plc与汇川plc实现数据互换
点击:142发布时间:2024-11-20

EtherCAT 从站转 PROFINET在西门子plc与汇川plc实现数据互换

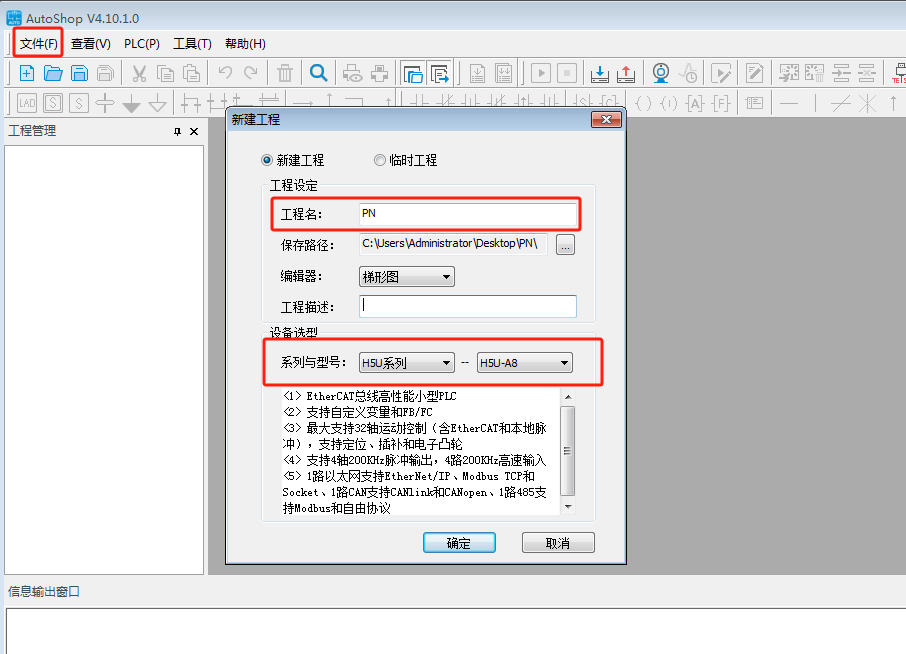

1、打开汇川plc配置软件,点击文件“新建工程”给新工程命名 选择plc型号:

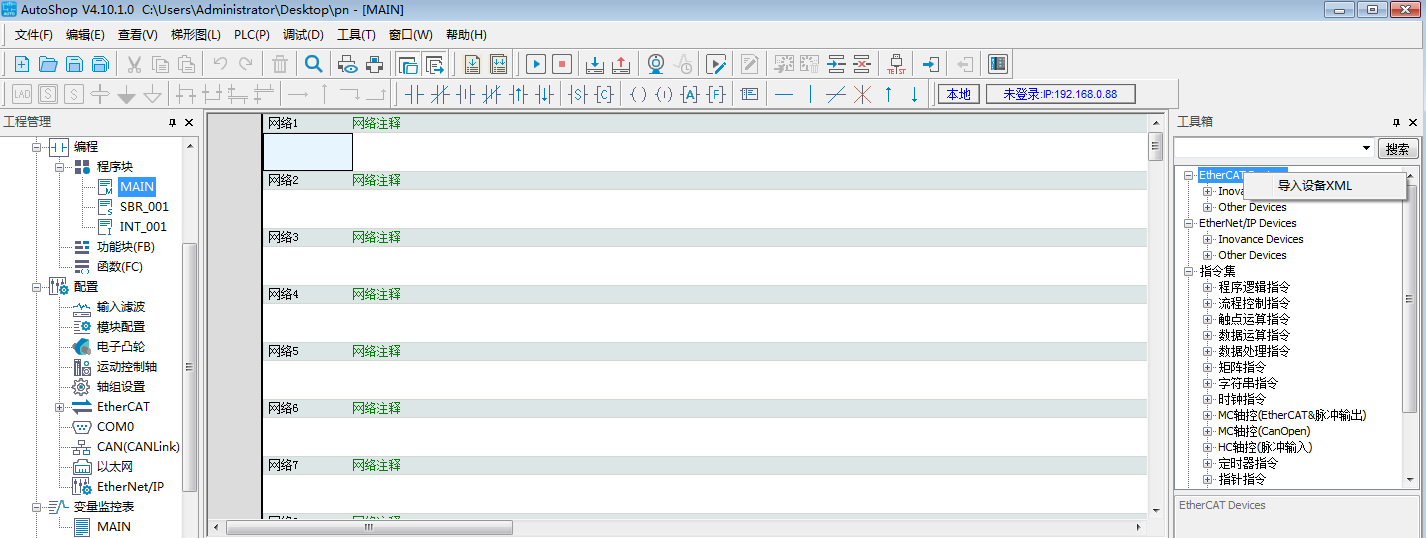

2、在右侧工具箱,右击EtherCAT Devices导入设备XML:

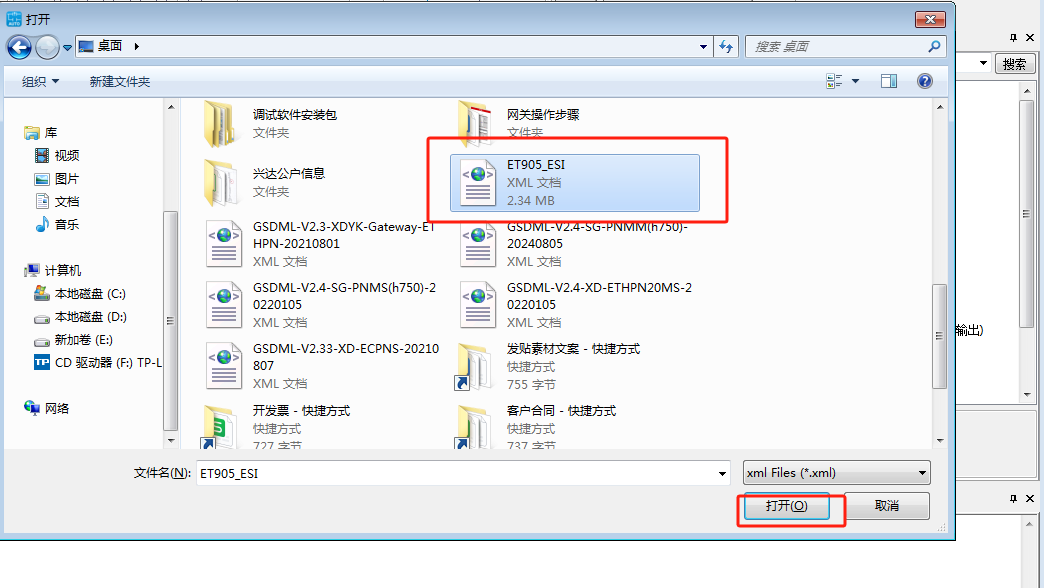

3、选择打开XML文件,导入成功后重启软件:

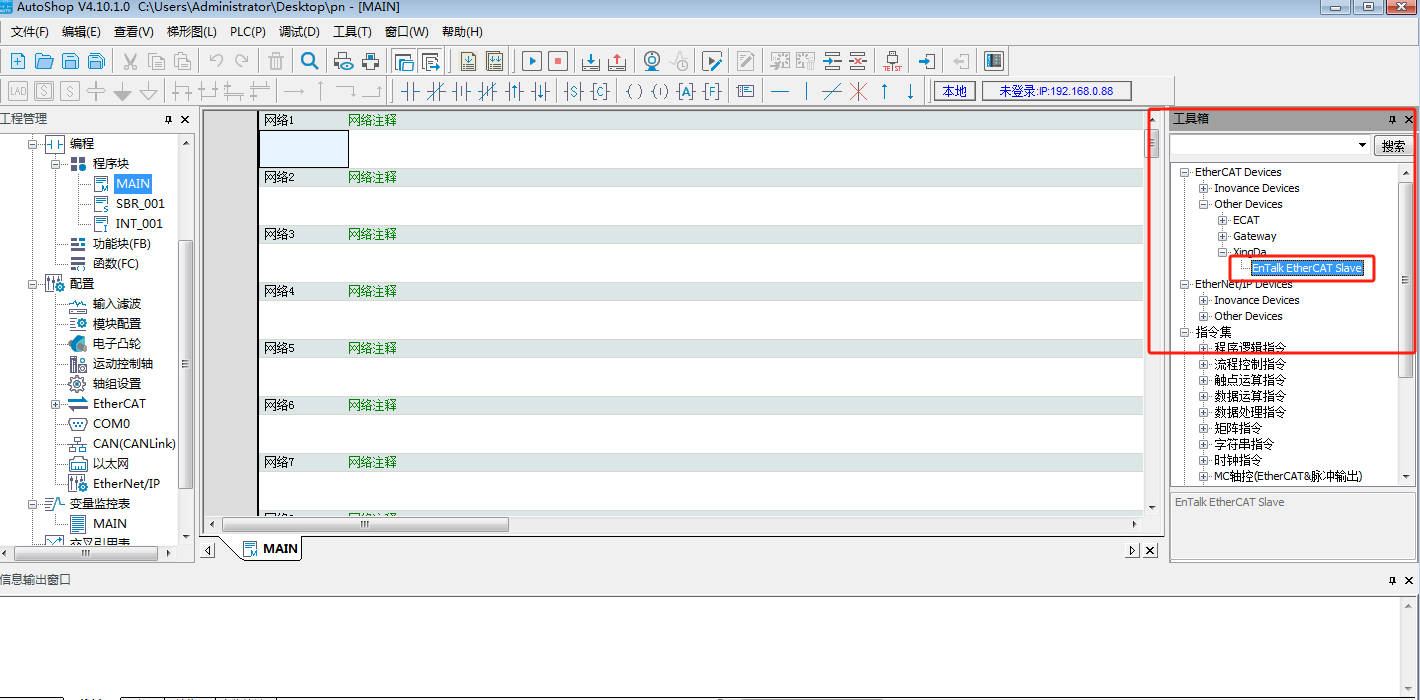

4、找到安装好的XML文件,双击添加到配置页面:

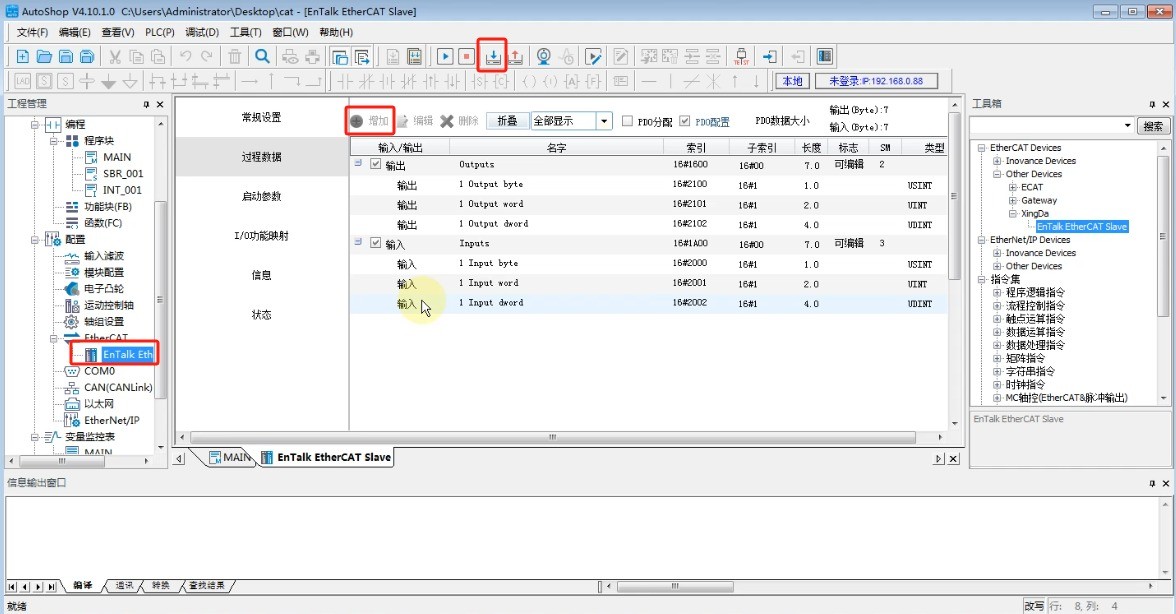

5、点击进入驱动参数配置,在过程数据添加输入 输出指令添加完成点击下载:

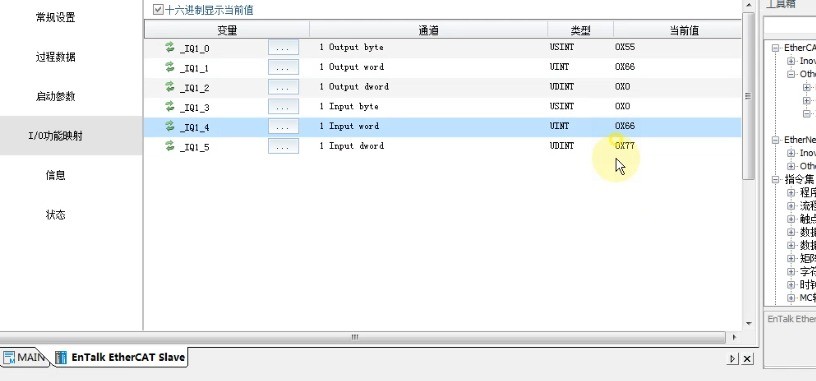

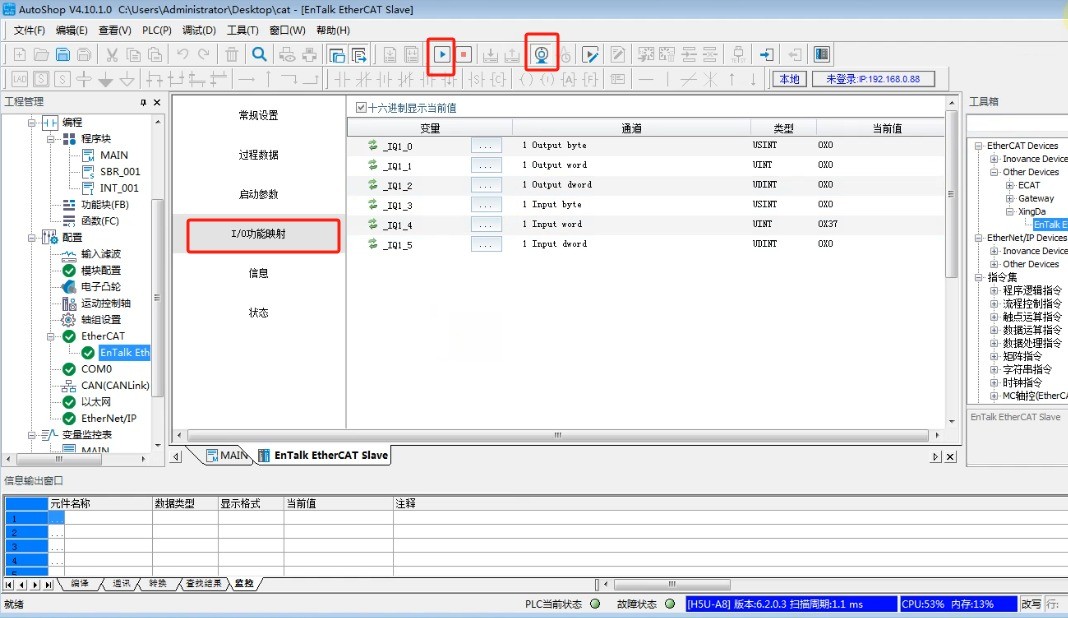

6、下载好以后汇川这边的配置就完成了,点击运行和监控I/O功能映射:

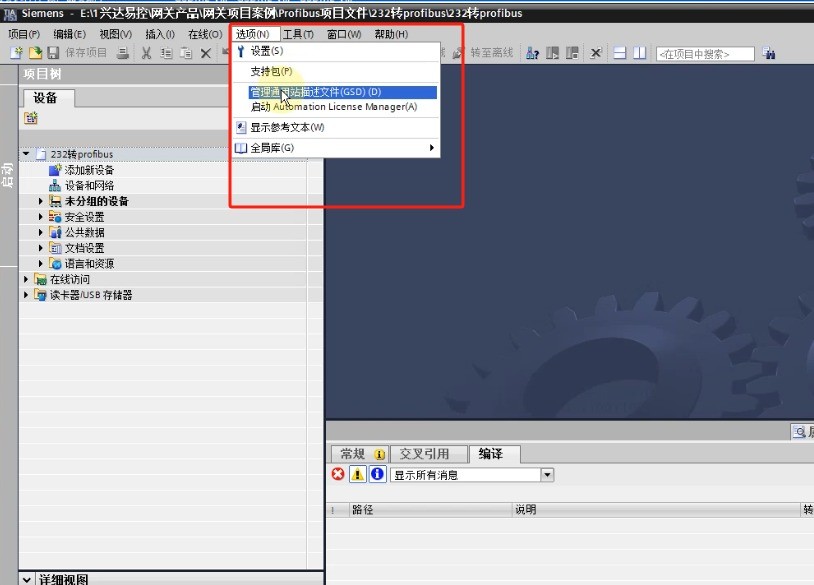

7、汇川plc配置完成后打开博图开始配置西门子plc,打开博图创建新项目,进入新项目后点击选项 管理通用站描述文件:

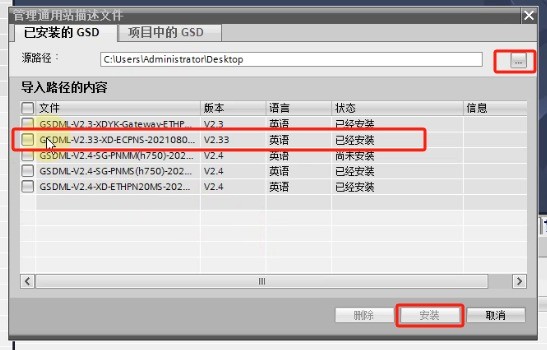

8、选择GSD文件所在路径,勾选GSD文件点击安装:

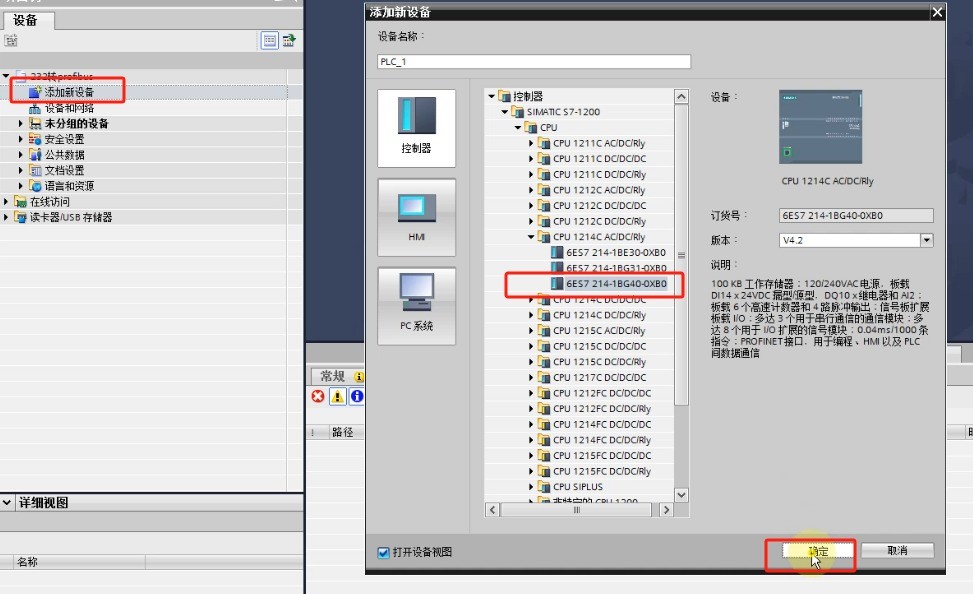

9、在左侧项目树“添加新设备”找到plc型号点击确认:

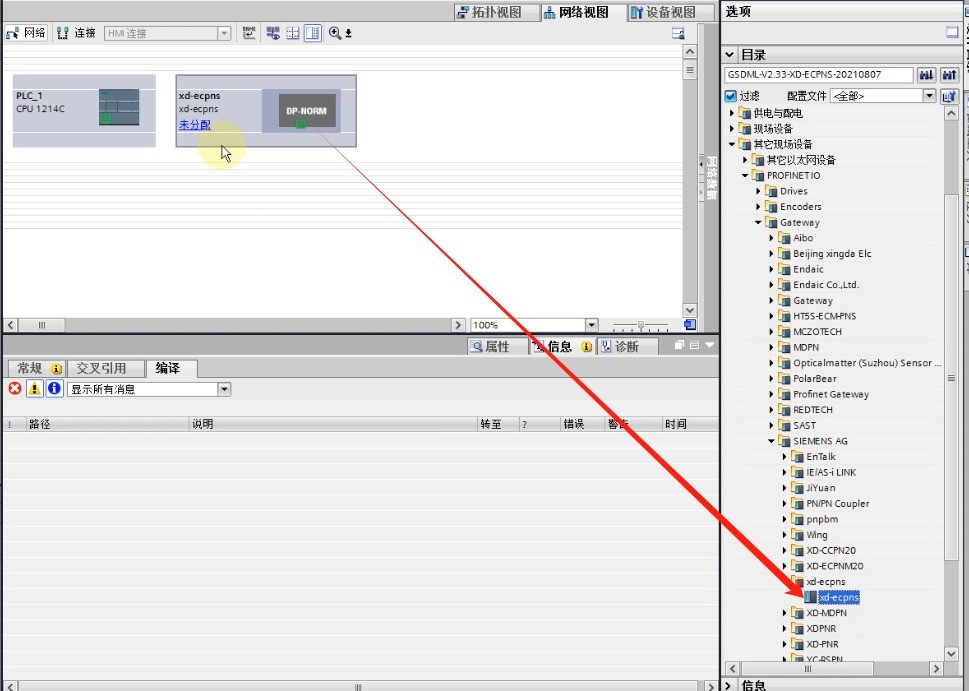

10、右侧目录找到安装好的GSD文件双击添加到组态界面:

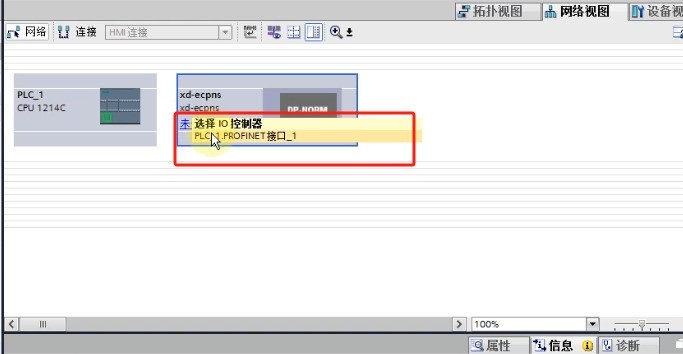

11、点击模块未分配选择IO控制器进行与plc的连接:

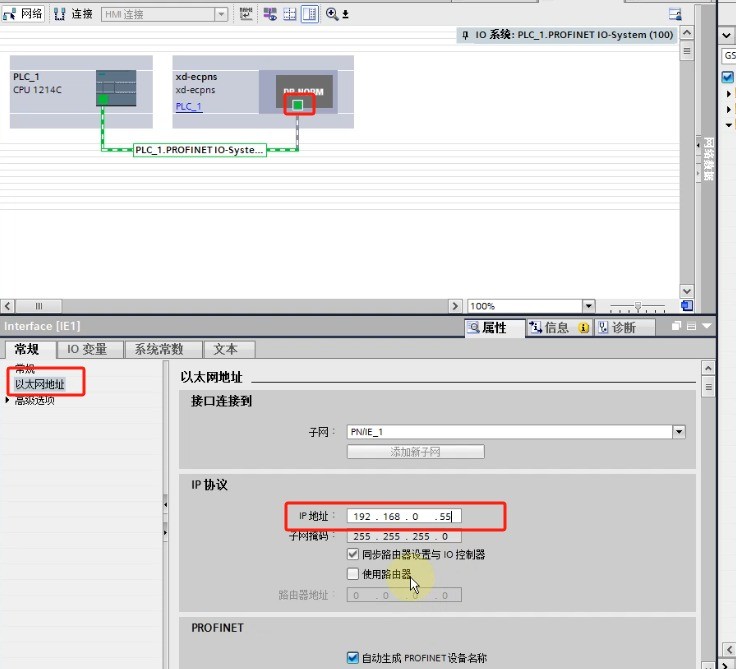

12、点击进入模块属性对IP地址进行分配(必须与plc本机网卡在同一网段):

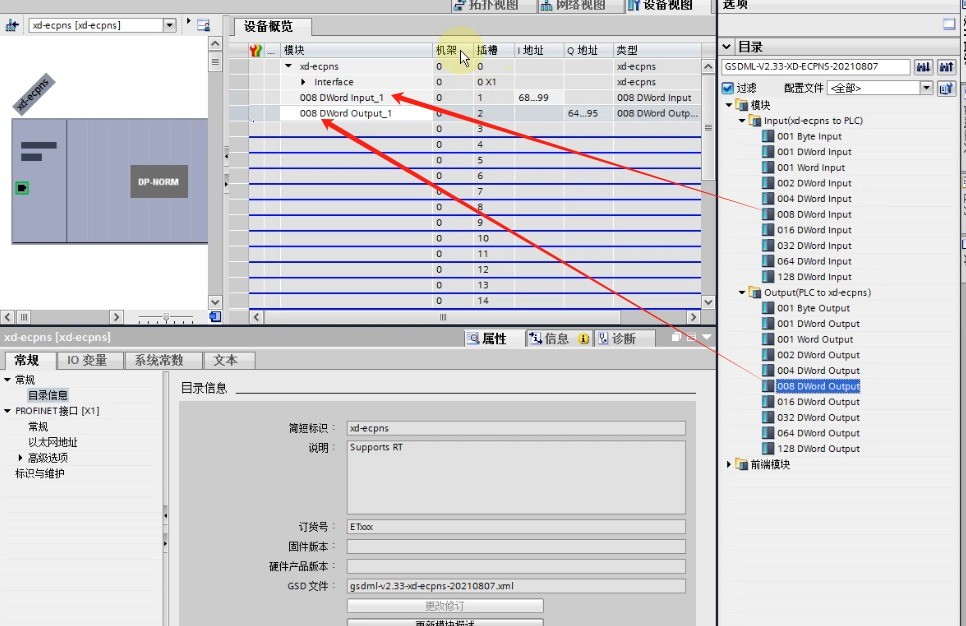

13、双击模块进入设备视图找到要读的字节长度拖拽到插槽:

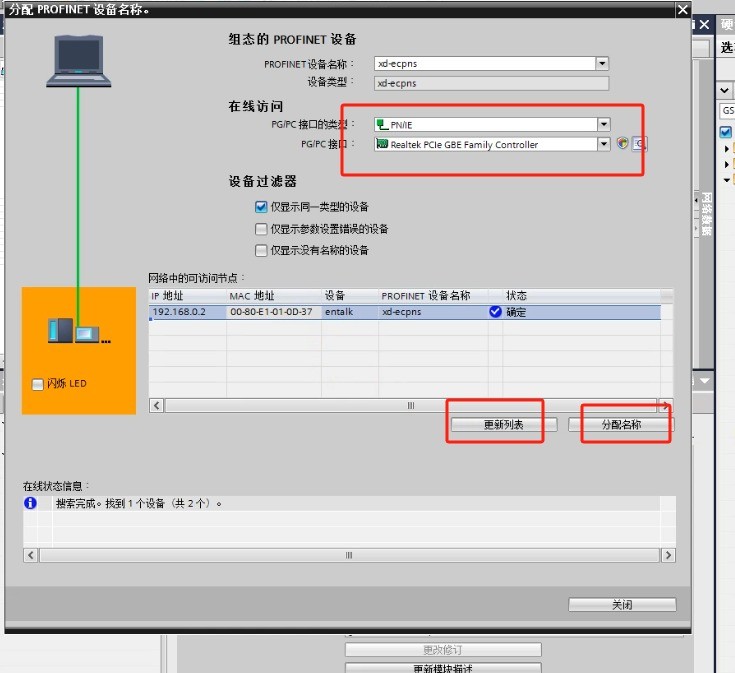

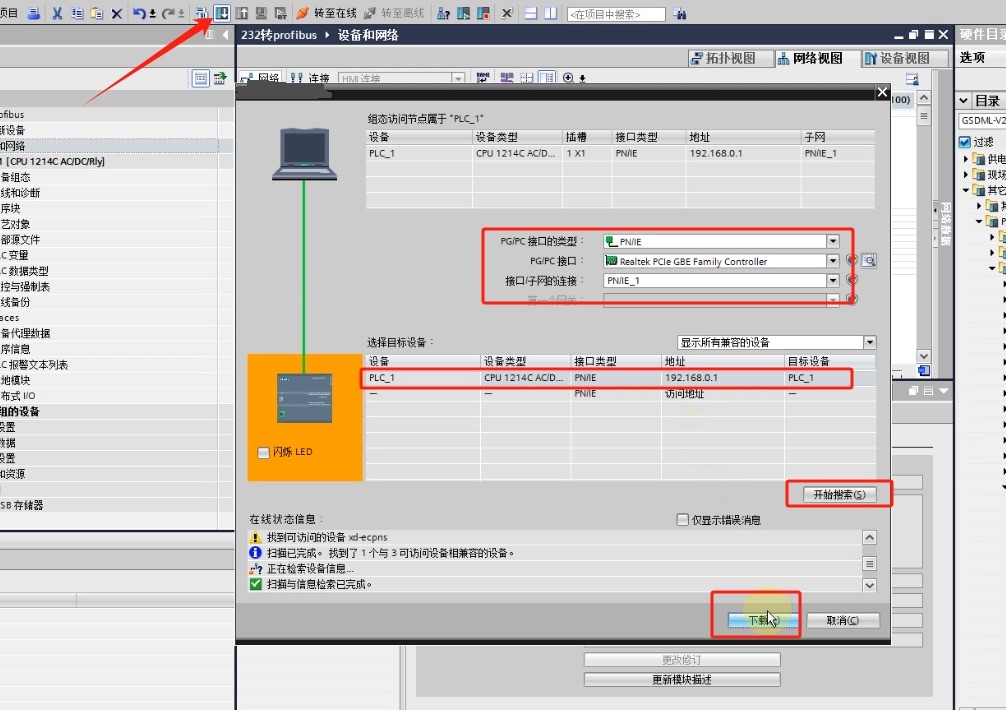

14、添加完成回到组态界面右击模块“分配设备名称”选择接口类型更新列表,选中搜索到的设备 分配设备名称:

15、分配完设备名称点击下载,选择接口类型 开始搜索 选中搜索到的设备点击下载:

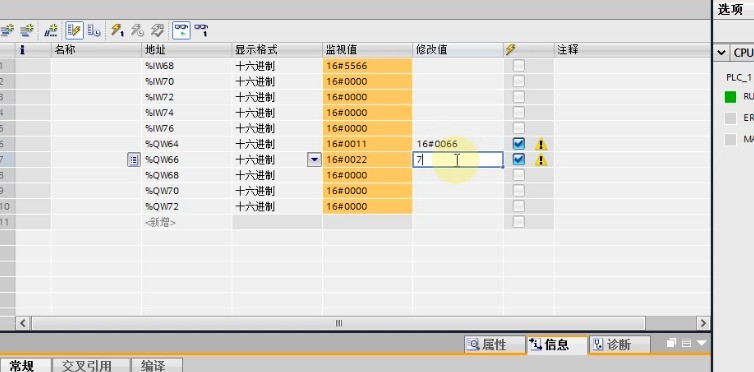

16、下载完成开始监控数据,通过下图可以看到西门子这边写的数据在汇川读了出来,汇川给的数据在西门子这边也能读出来:
