EthernetIP从站转ETHERCAT从站
点击：88发布时间：2024-12-05

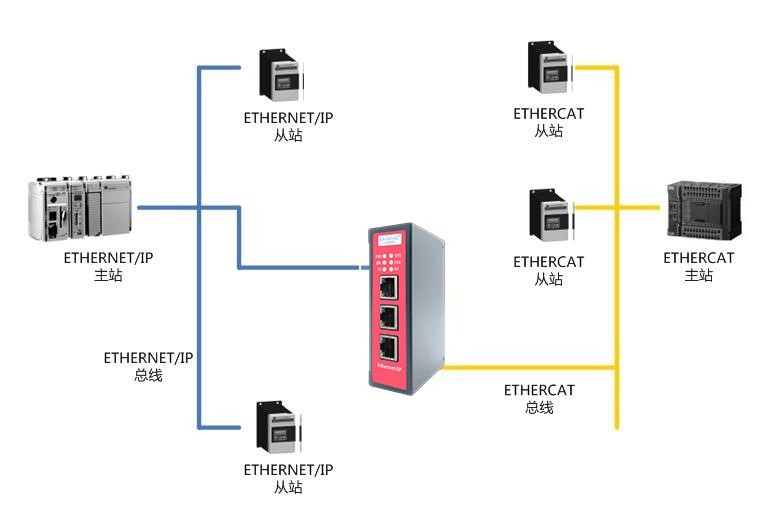

兴达易控是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是将 ETHERNET/IP 网络和 ETHERCAT 网络连接起来。
本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 ETHERCAT 总线中做为从站使用。
1、ETHERCAT技术参数
● 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
● 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。
2、ETHERNET/IP 技术参数
● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士、汇川等品牌的 PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议。
● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。
3、电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
