ETHERNETIP从站转MODBUS-RTU
兴达易控是耕末自主研发的一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到ETHERNET/IP网络中。

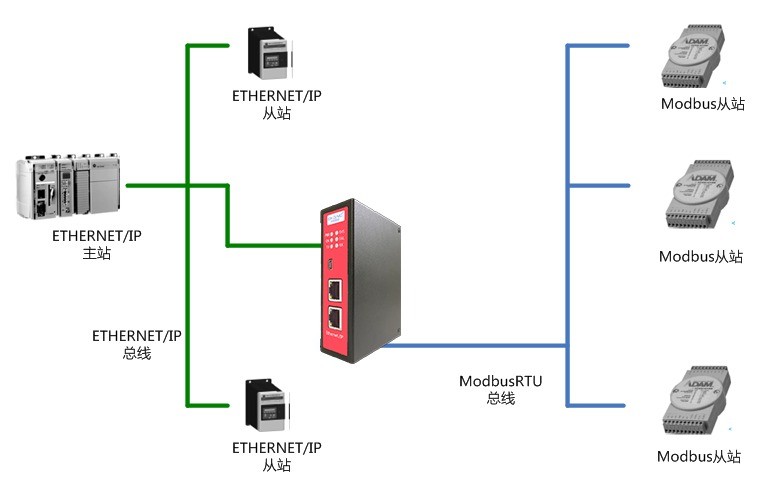

本网关连接到ETHERNET/IP总线中做为从站使用，连接到MODBUS-RTU总线中做为主站或从站使用。
1、ETHERNET/IP技术参数
● 网关做为ETHERNET/IP网络的从站，可以连接AB(罗克韦尔)、欧姆龙、基恩士等系列PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议，支持DHCP分配IP地址。
● 输入输出字节数：输入字节数为490Bytes、输出字节数为490 Bytes。
2、MODBUS-RTU技术参数
● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
3、电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
- 运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
