EtherCAT 从站转 PROFINET在西门子plc与汇川plc实现数据互换

在工业自动化领域，随着技术的不断进步和创新，各种总线技术也层出不穷。
其中，EtherCAT和PROFINET作为两种主要的工业以太网协议，因其各自独特的优势而广泛应用于不同的工业场景中。

EtherCAT（以太网控制器区域总线）是由德国贝克霍夫公司开发的一种基于以太网的高性能现场总线系统，主要用于工业控制。
其传输速率高达1Gbps，适用于高速数据传输。
而PROFINET（工业以太网过程数据交换标准）是由德国西门子公司开发的工业控制网络技术，传输速率可达100Mbps，主要用于高性能设备连接。
尽管两者都应用于工业自动化领域，但在技术实现和应用场景上有所不同。

下面以兴达易控EtherCAT转Profinet网关XD-ECPNS20为例，说明其配置流程：

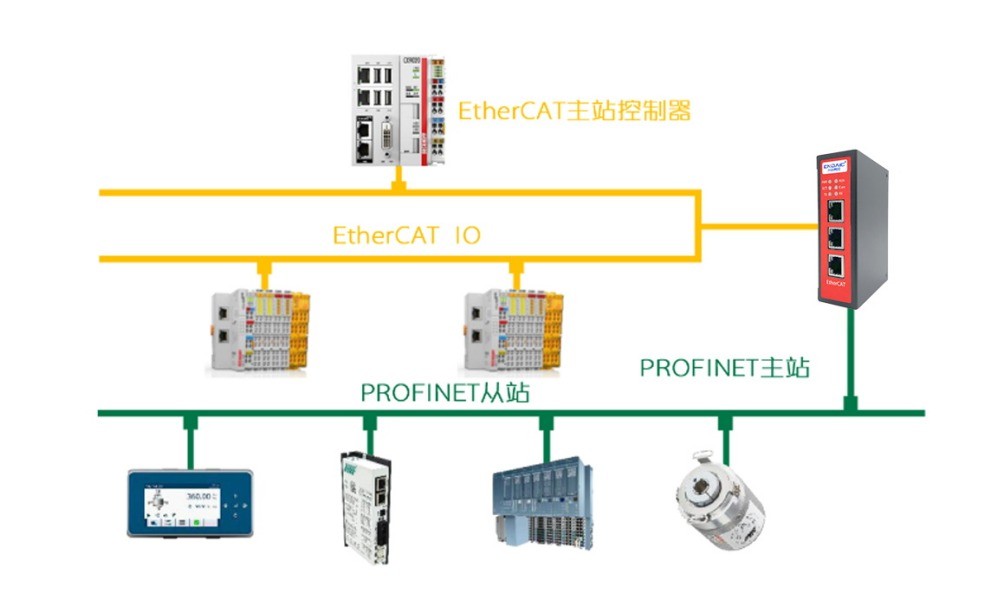

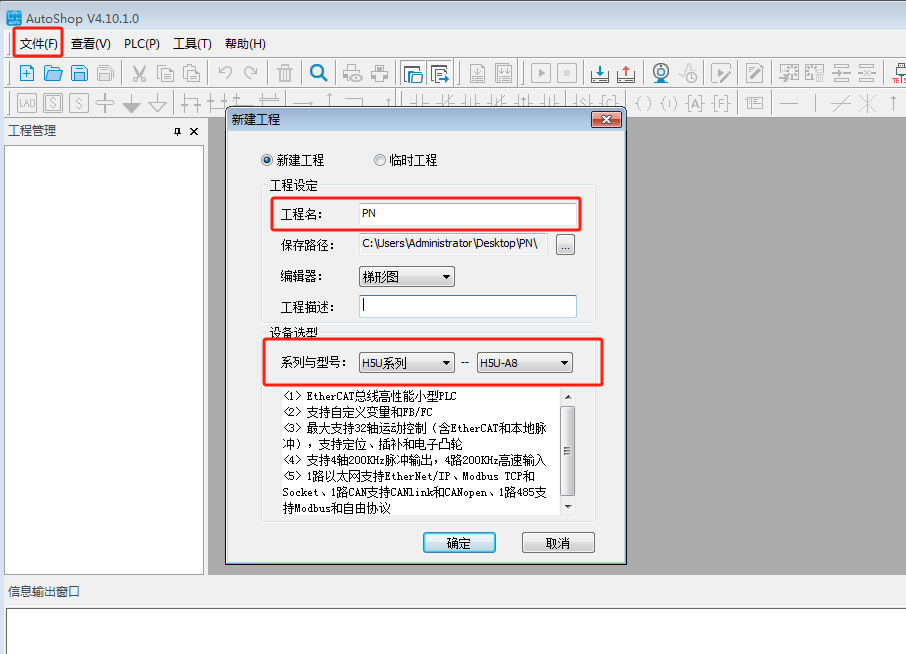

1、打开汇川plc配置软件，点击文件“新建工程”给新工程命名 选择plc型号：

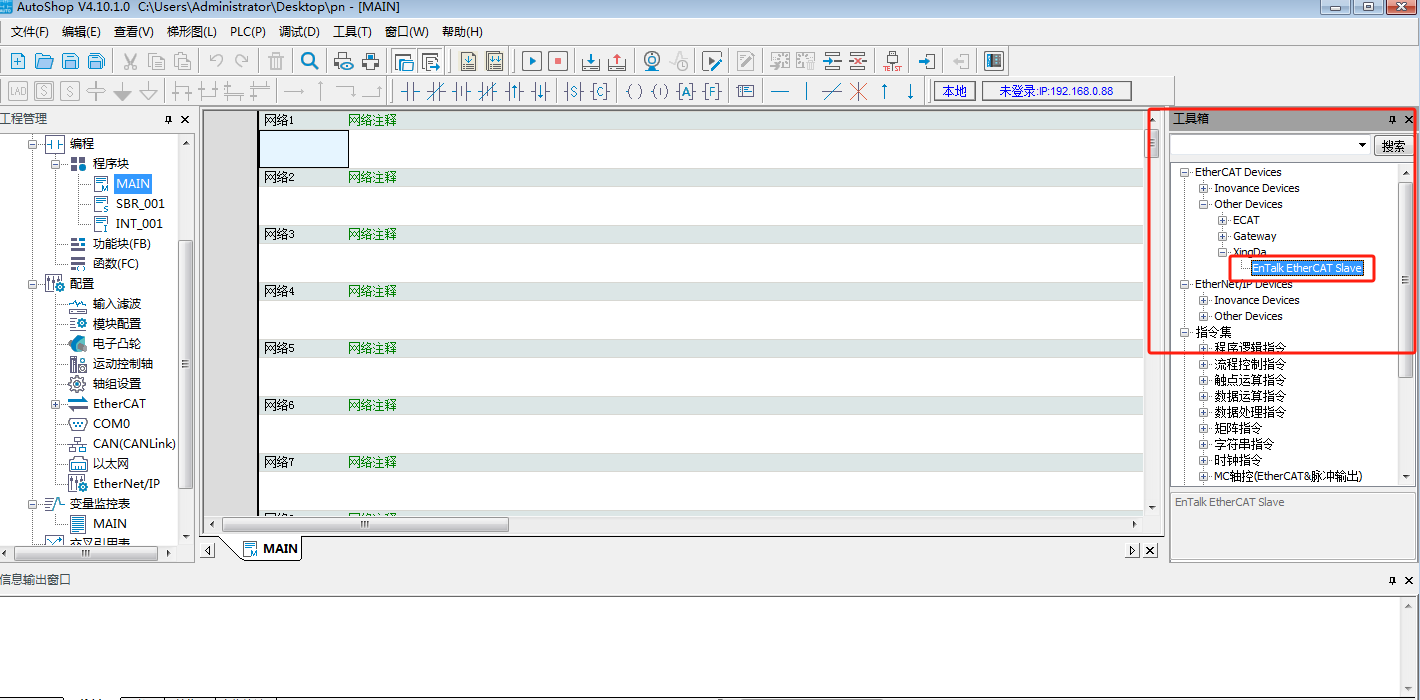

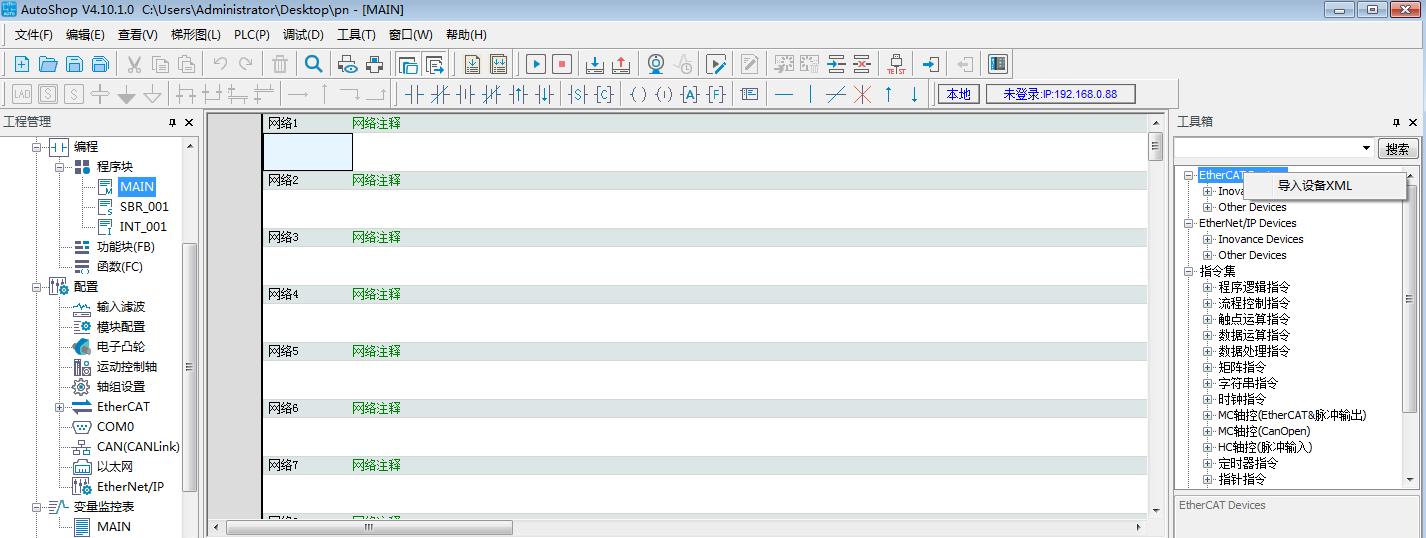

2、在右侧工具箱，右击EtherCAT Devices导入设备XML:

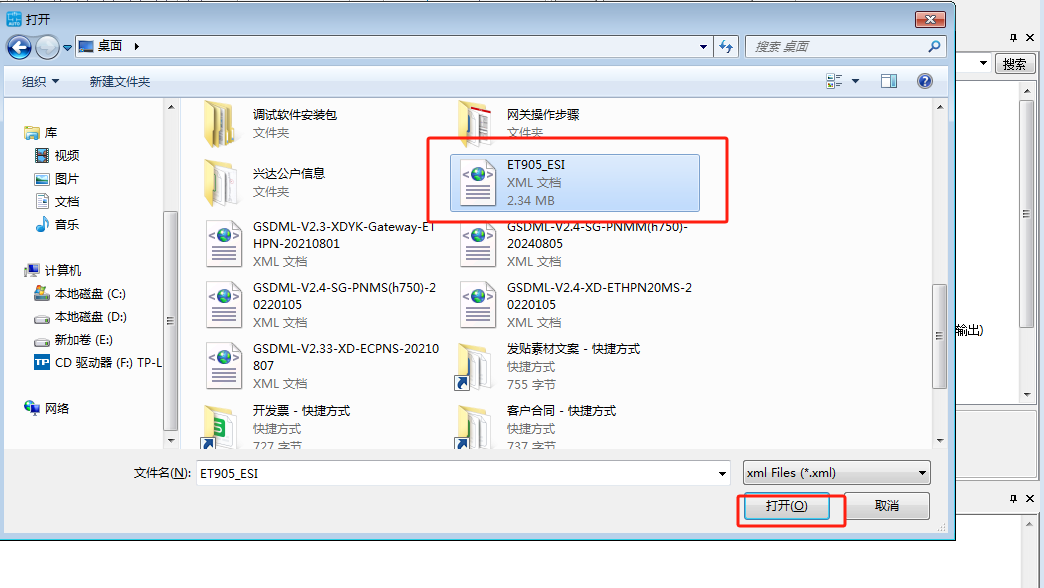

3、选择打开XML文件，导入成功后重启软件：

4、找到安装好的XML文件，双击添加到配置页面：

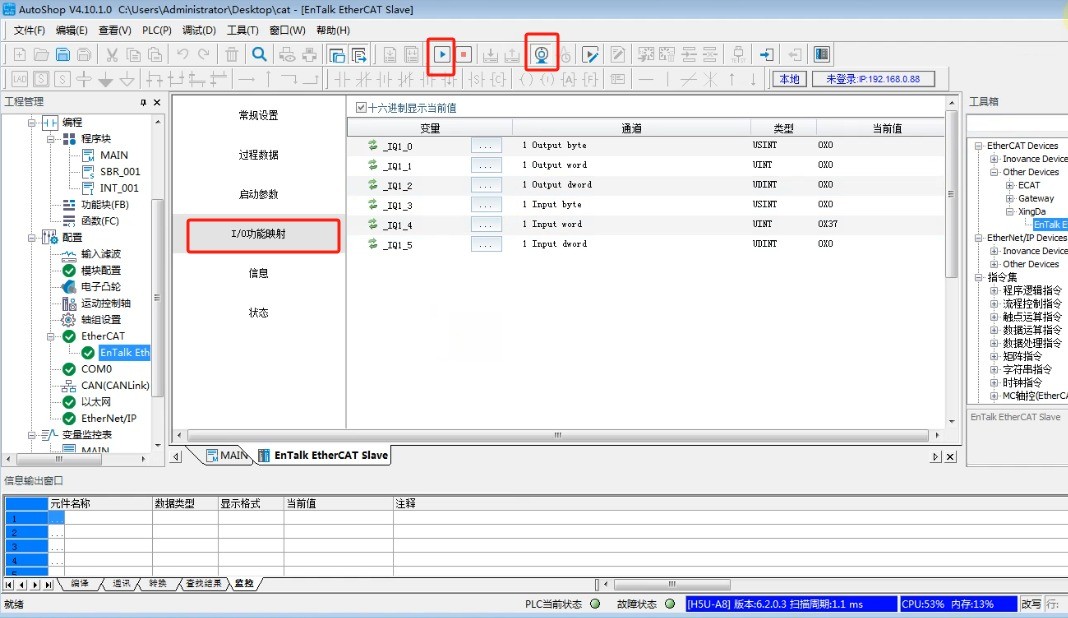

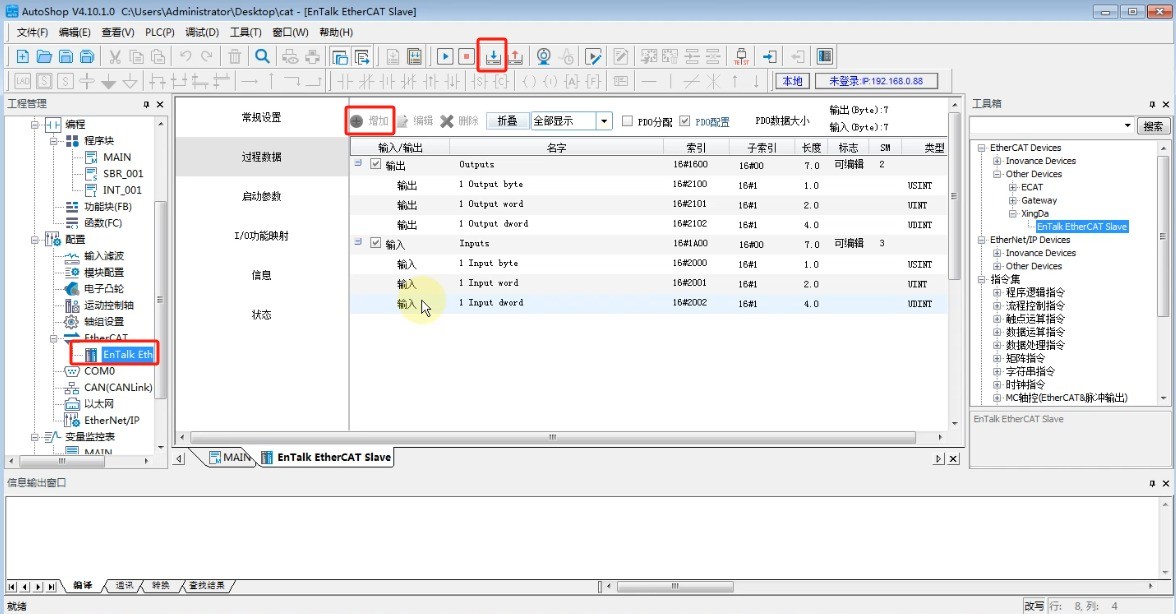

5、点击进入驱动参数配置，在过程数据添加输入 输出指令添加完成点击下载：

6、下载好以后汇川这边的配置就完成了，点击运行和监控I/O功能映射：

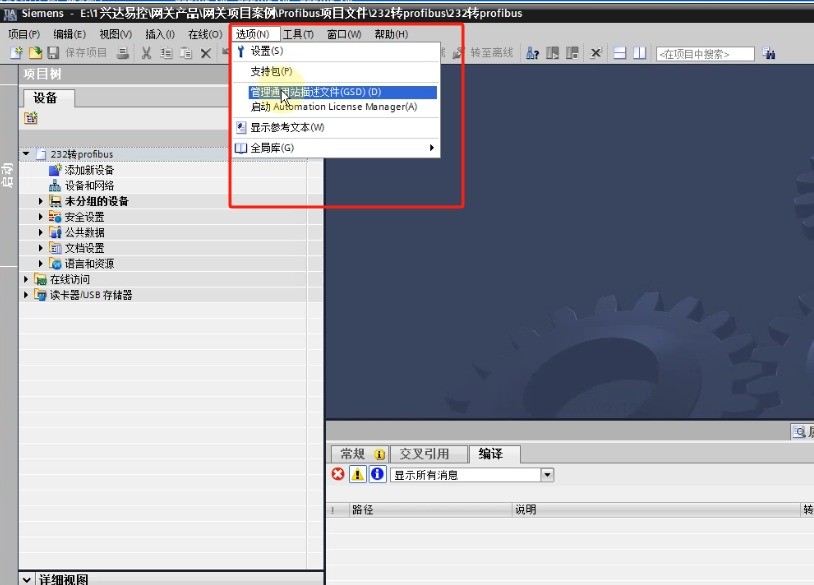

7、汇川plc配置完成后打开博图开始配置西门子plc，打开博图创建新项目，进入新项目后点击选项 管理通用站描述文件：

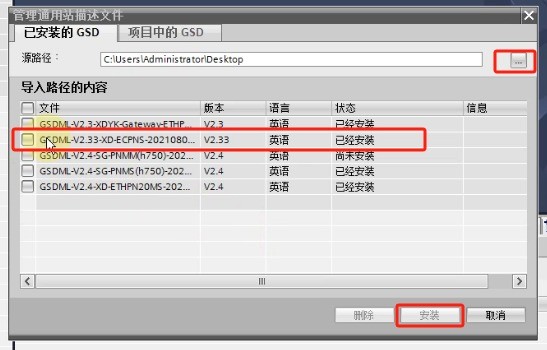

8、选择GSD文件所在路径，勾选GSD文件点击安装：

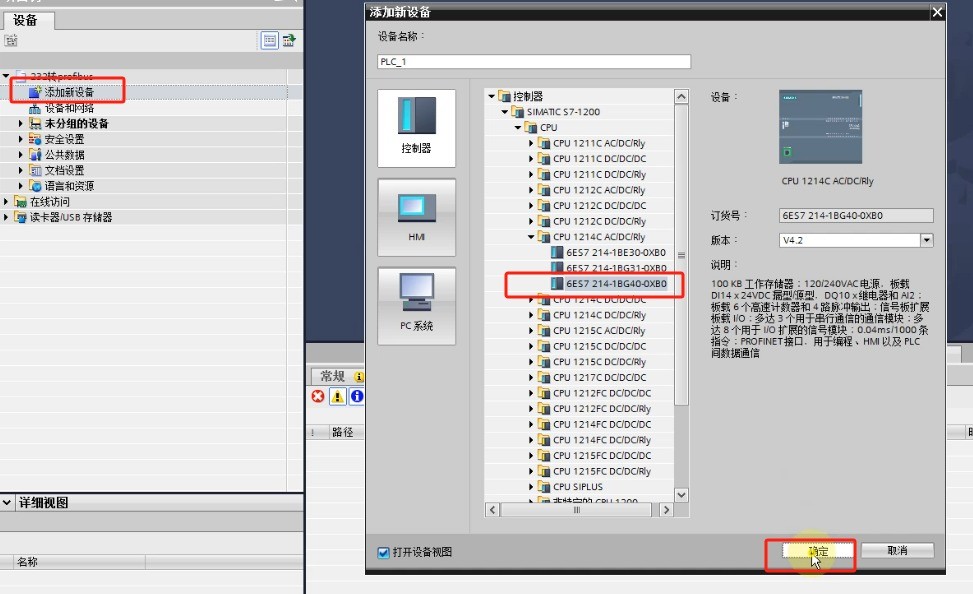

9、在左侧项目树“添加新设备”找到plc型号点击确认：

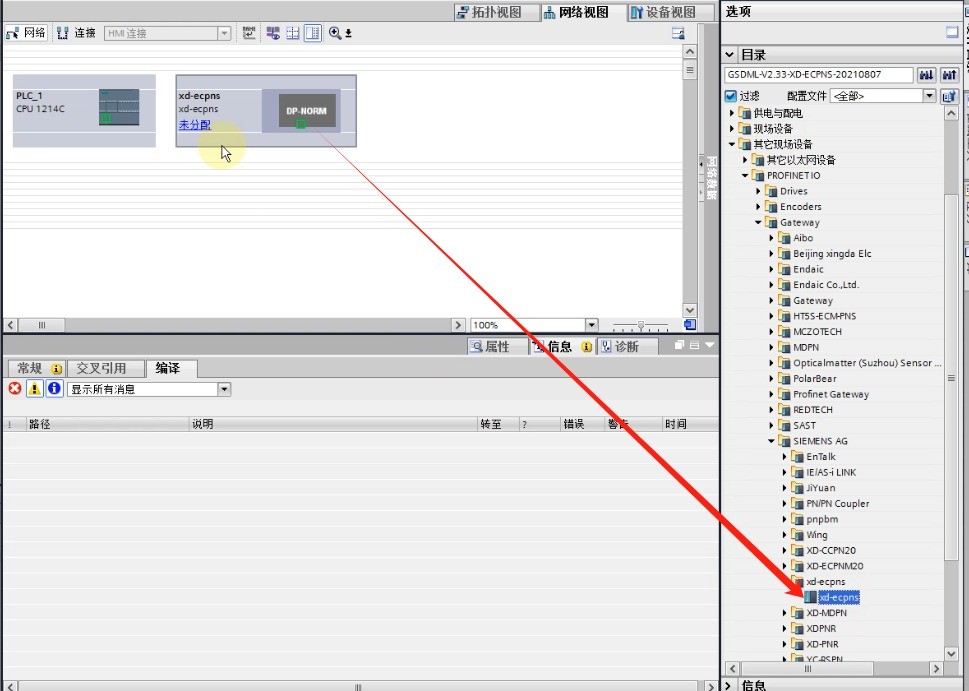

10、右侧目录找到安装好的GSD文件双击添加到组态界面：

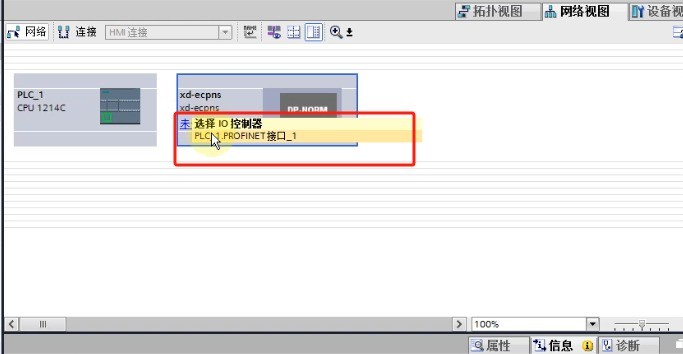

11、点击模块未分配选择IO控制器进行与plc的连接：

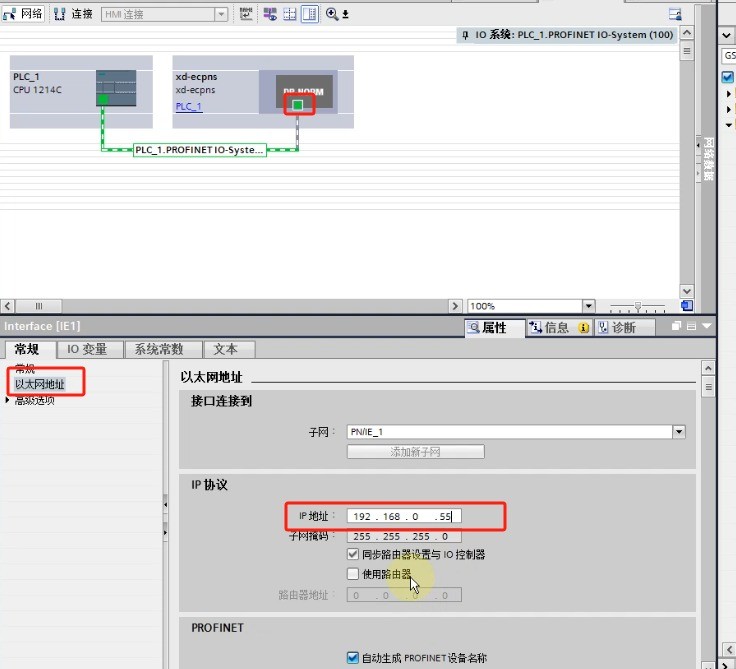

12、点击进入模块属性对IP地址进行分配（必须与plc本机网卡在同一网段）：

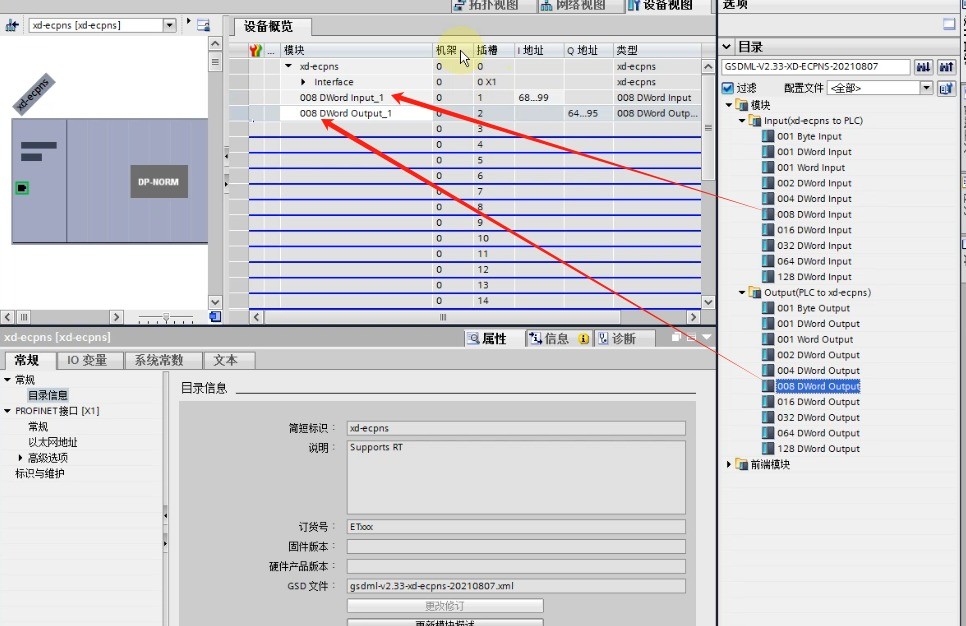

13、双击模块进入设备视图找到要读的字节长度拖拽到插槽：

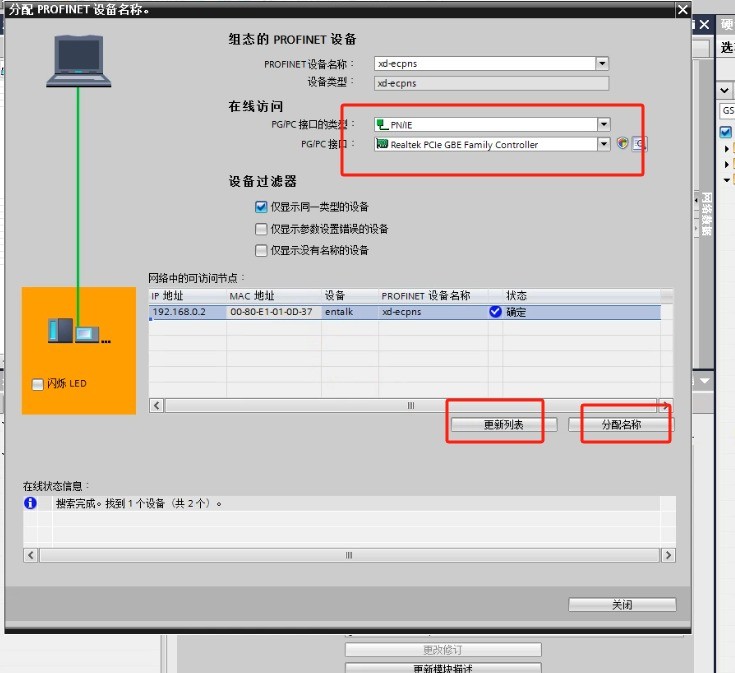

14、添加完成回到组态界面右击模块“分配设备名称”选择接口类型更新列表，选中搜索到的设备 分配设备名称：

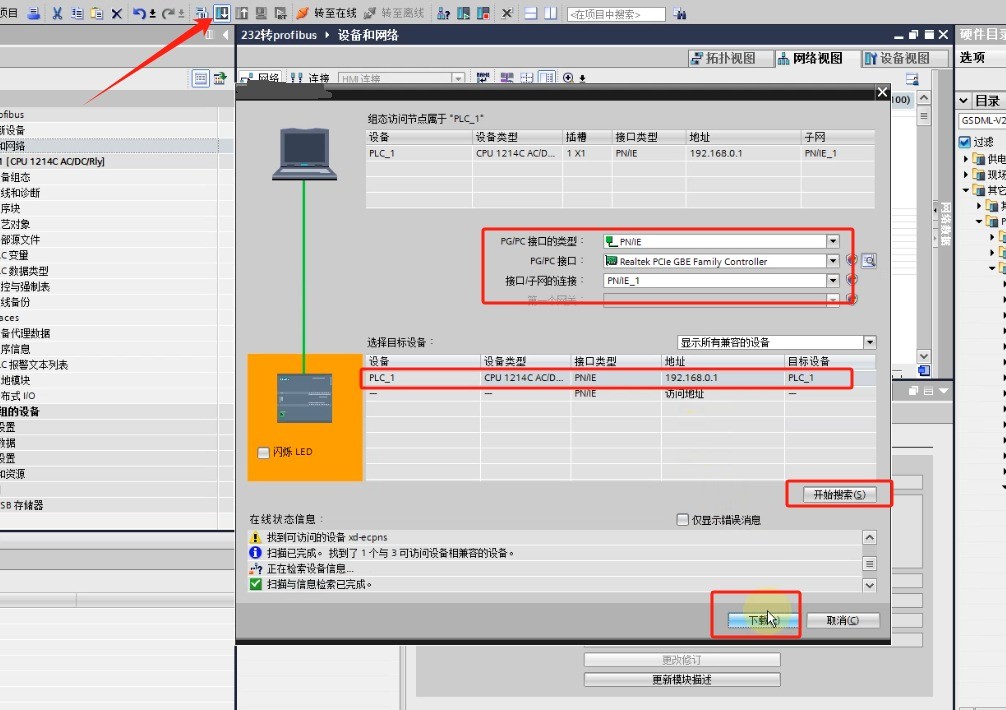

15、分配完设备名称点击下载，选择接口类型 开始搜索 选中搜索到的设备点击下载：

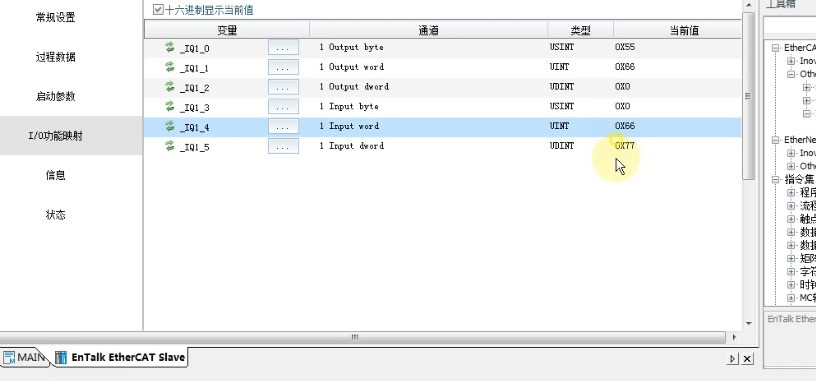

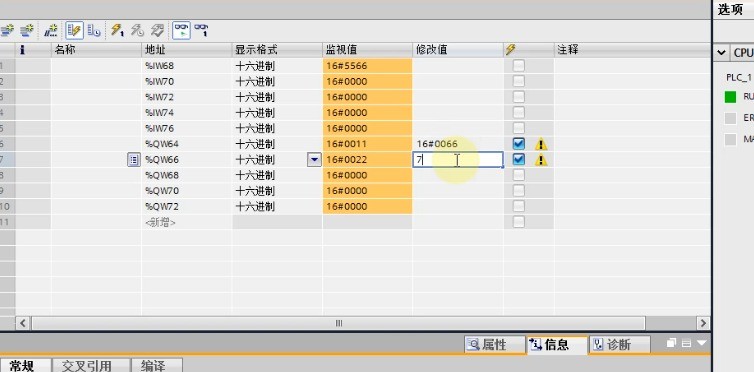

16、下载完成开始监控数据，通过下图可以看到西门子这边写的数据在汇川读了出来，汇川给的数据在西门子这边也能读出来：

EtherCAT转PROFINET网关技术为工业自动化领域提供了强大的灵活性和可扩展性，使得不同协议的设备能够在同一系统中无缝协作。
随着工业4.0的不断推进和物联网技术的广泛应用，相信这一技术将会得到更广泛的应用和发展。
未来，我们可以期待更多创新性的解决方案和技术的出现，进一步推动工业自动化的进步和发展。
