EtherCAT从站转Modbus网关参数介绍

在工业自动化领域，通信协议的多样性和复杂性一直是系统集成商面临的挑战之一。
EtherCAT作为一种高性能的实时以太网通信协议，广泛应用于需要高速数据传输的场景。
而Modbus，作为一种历史悠久、应用广泛的串行通信协议，因其简单性和可靠性，在众多工业场合中仍占有一席之地。

完全符合以太网标准。EtherCAT转RS485Modbus网关 是对传统的以太网协议进行修改，因此可以与其他以太网协议并存于统一总线。EtherCAT 网络中也可以使用普通的以太网设备，例如以太网线、以太网卡、交换机、路由器等设备。此外，任何具有标准以太网控制器的设备都可以作为 EtherCAT 主站，包括 PC 计算机、带有以太网控制器的嵌入式设备。

1、技术参数

ETHERCAT 技术参数

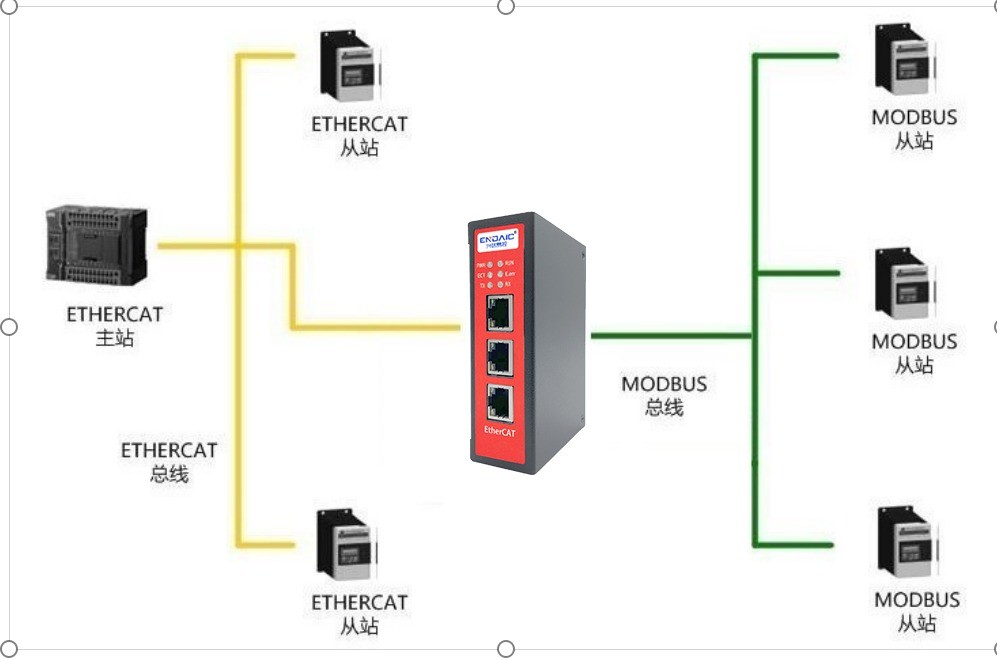

• 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士、汇川、CODESYS等厂家的PLC。
• 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
• 支持的最大 PDO 长度，inputs 和 outputs 各为 1024 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

2、MODBUS-RTU 技术参数

• 网关支持网关的MODBUS支持RS485和RS232接口。
• 网关的 MODBUS 接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
• 网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
• 网关的 MODBUS 字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

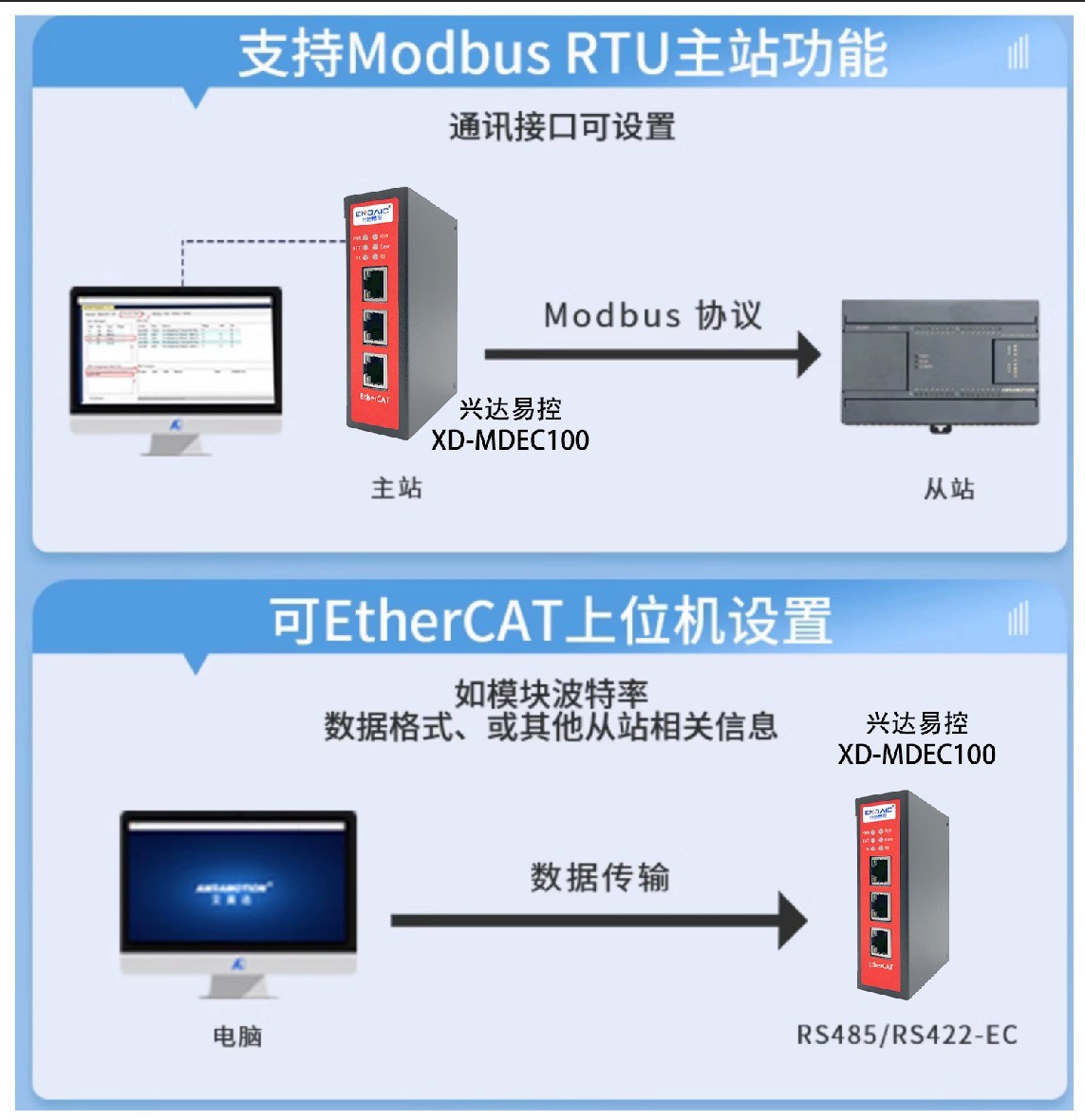

• 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。
• 网关作为 MODBUS 从站，支持04H、10H 号功能。

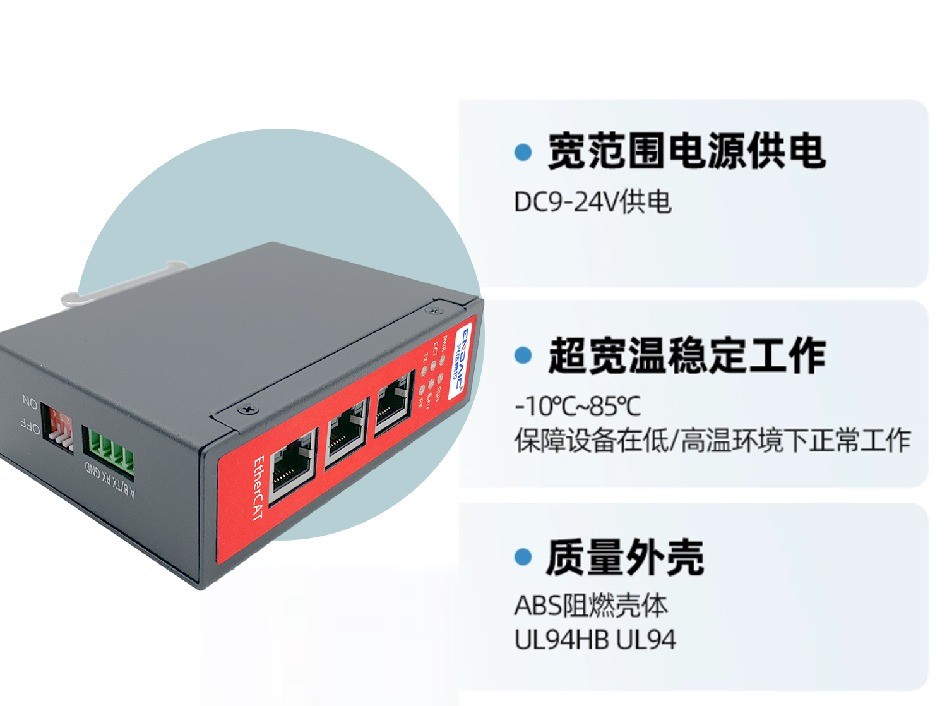

3、电气参数

◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g
