Modbus

MODBUS-RTU转CCLINK
点击:6发布时间:2025-07-03

XD-MDCC100是兴达易控自主研发的一款CCLINK从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到CCLINK总线中。

未标题-1_看图王

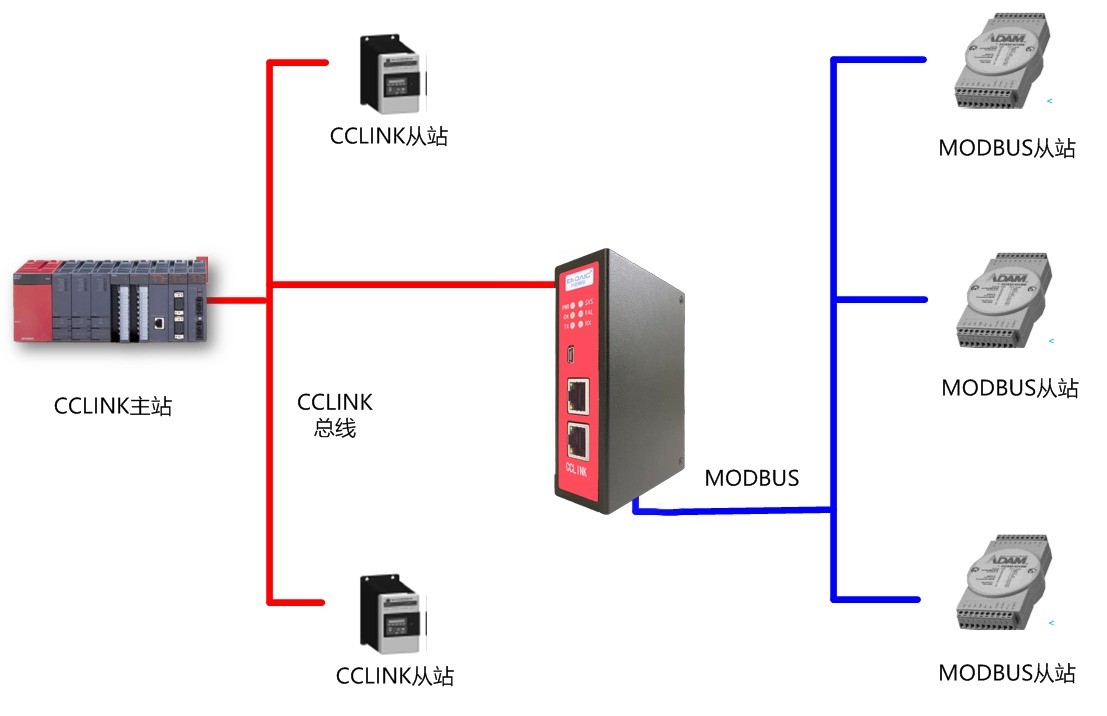

本网关连接到CCLINK总线中做为从站使用,连接到MODBUS-RTU总线中做为主站使用。

C:/Users/Administrator/Desktop/图片1.png图片1

1、CCLINK技术参数

● 网关的CCLINK接口做为从站工作。

● 网关支持CCLINK Ver.1 。

● 网关最大支持输入输出各48字节 。

● 波特率支持:156K、625K、2.5M、5M、10M可选。

● 网关做为远程设备站工作。

2、MODBUS-RTU技术参数

● 网关的MODBUS接口可通过拨码选择做为主站或从站,两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口,两种接口二选一工作。

● 网关的MODBUS波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K,其它波特率可以定制。

● 网关的MODBUS字符格式及校验位:8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站,支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站,支持02H、04H、0FH、10H号功能。

3、电气参数

● 电源:直流24V/200mA(18V~30V可用)

● 工作环境:-40~55℃,湿度≤95%

● 防护等级:IP20

● 安装方式:35mm导轨

● 重量:500g

4、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
