CANopen主站转EtherCAT从站
点击：196发布时间：2024-11-15

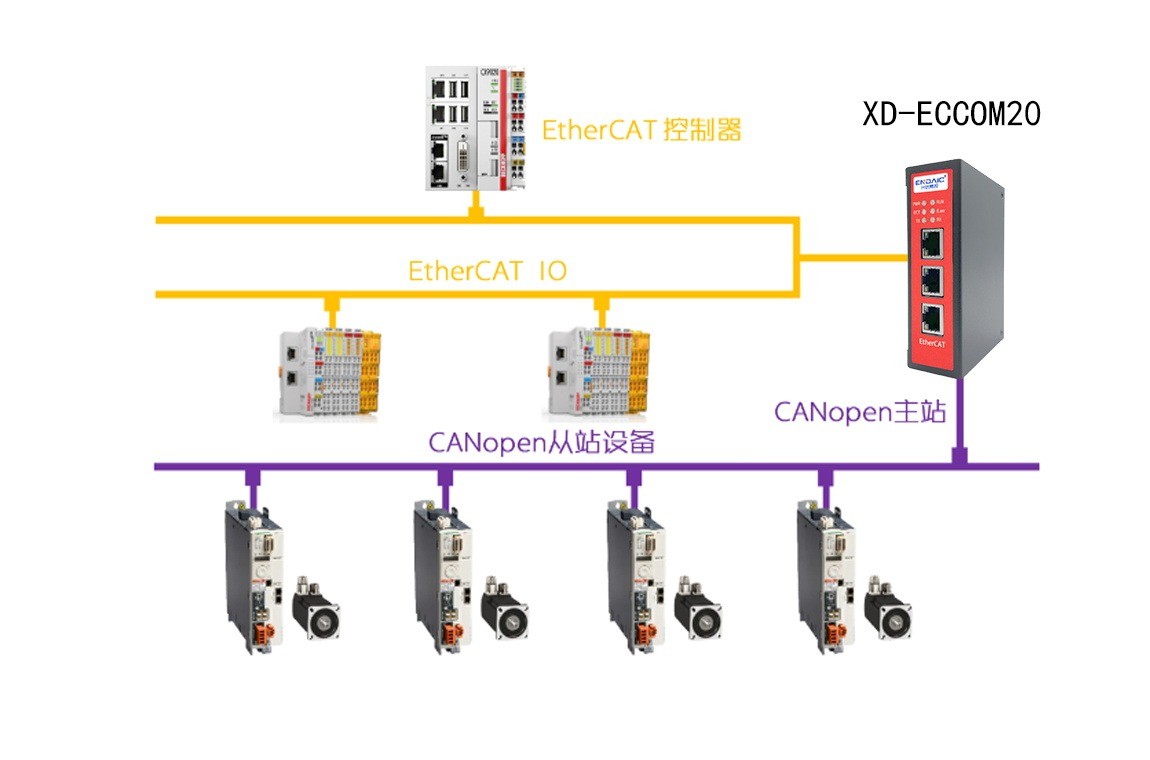

XD_ECCOM20该产品实现了EtherCAT网络与CANopen网络之间的数据通信，并能将CANopen网络与EtherCAT网络连接起来。CANopen设备即将接入EtherCAT网络。
1、产品特点
●应用广泛：应用于支持CANopen接口的变频器、步进电机、伺服驱动器、仪表、PLC、DCS、FCS等等。
●配置简单：用户不必了解CANopen和EtherCAT细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。
2、技术指标
●XD-ECCOM20在EtherCAT一侧为EtherCAT从站，在CANopen一侧可以作为CANopen主站。
●ESI文件由配置工具自动生成
●CANopen支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, ●800kbit/s, 1Mbit/s，其它波特率可以定制
●最大连接数：126个从站
●接收PDO数量：512
●发送PDO数量：512
3、电气参数
●供电：24VDC(±5％)，最大功率3.5W
●工作环境温度：-25～55℃，湿度≤95%
●外形尺寸：34mm（宽）×110mm（高）×70mm（厚）
●安装方式：35mm导轨
●防护等级：IP20
4、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
